Výška podstavce
[mm]
Rozměry skeletu [mm] Typ Objednací
kód
Hmotnost
[kg]
Balení
[sada]
A B
100
400
400 PD-Q03PR-PK010404 OEZ:34648 4,00 1
600 PD-Q03PR-PK010406 OEZ:21117 6,40 1
800 PD-Q03PR-PK010408 OEZ:21121 7,70 1
500
500 PD-Q03PR-PK010505 OEZ:33767 5,00 1
600 PD-Q03PR-PK010506 OEZ:21119 7,10 1
800 PD-Q03PR-PK010508 OEZ:21123 8,40 1
600
400 PD-Q03PR-PK010604 OEZ:21116 6,40 1
500 PD-Q03PR-PK010605 OEZ:21118 7,10 1
600 PD-Q03PR-PK010606 OEZ:15979 7,50 1
800
800 PD-Q03PR-PK010608 OEZ:20714 8,50 1
400 PD-Q03PR-PK010804 OEZ:21120 7,70 1
500 PD-Q03PR-PK010805 OEZ:21122 8,40 1
600 PD-Q03PR-PK010806 OEZ:20715 8,50 1
800 PD-Q03PR-PK010808 OEZ:20716 10,50 1
1 000 PD-Q03PR-PK010810 OEZ:44228 11,55 1
1 000 800 PD-Q03PR-PK011008 OEZ:44227 11,55 1
(Půdorys)
850
800
A
=
800
B 600
650
800
PD-Q03-PR-PK010806
A
B
Příklad sestavení podstavce pro rohová pole
.
n Upevnění skeletu pomocí šroubů M10x30.
n Balení obsahuje:
podstavec
– spojovací materiál pro upevnění skeletu. .
n Ohýbaný ocelový plech tloušťky mm.D46
D
Rozvodnicové rozváděčové skříně DI01-2024-CZ
Rozváděčové skříně DistriBox Příslušenství QA
PD-Q03PR-PK010406

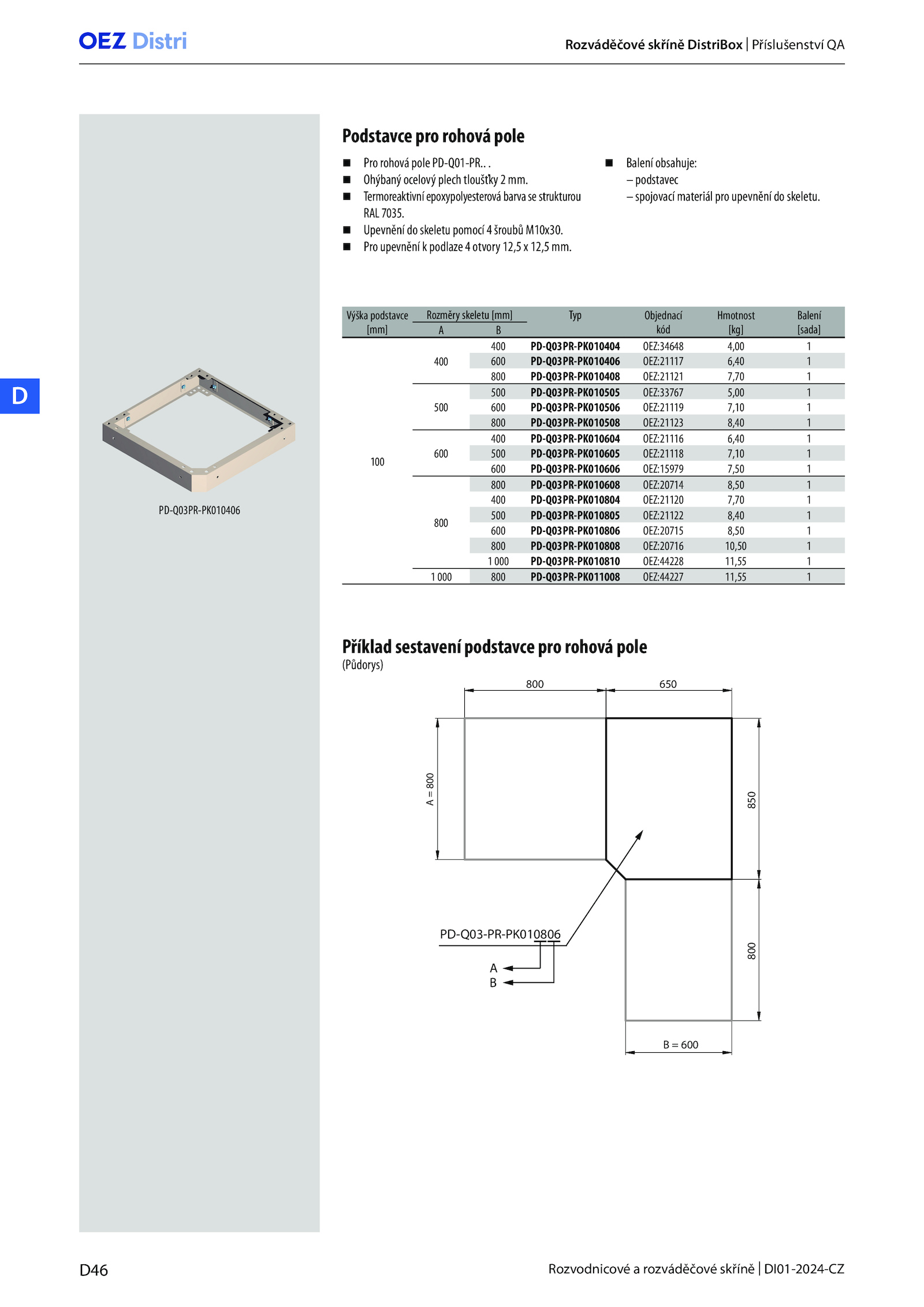

Podstavce pro rohová pole
n Pro rohová pole PD-Q01-PR.
n Pro upevnění podlaze otvory 12,5 12,5 mm.
n Termoreaktivníepoxypolyesterovábarvasestrukturou
RAL7035.
