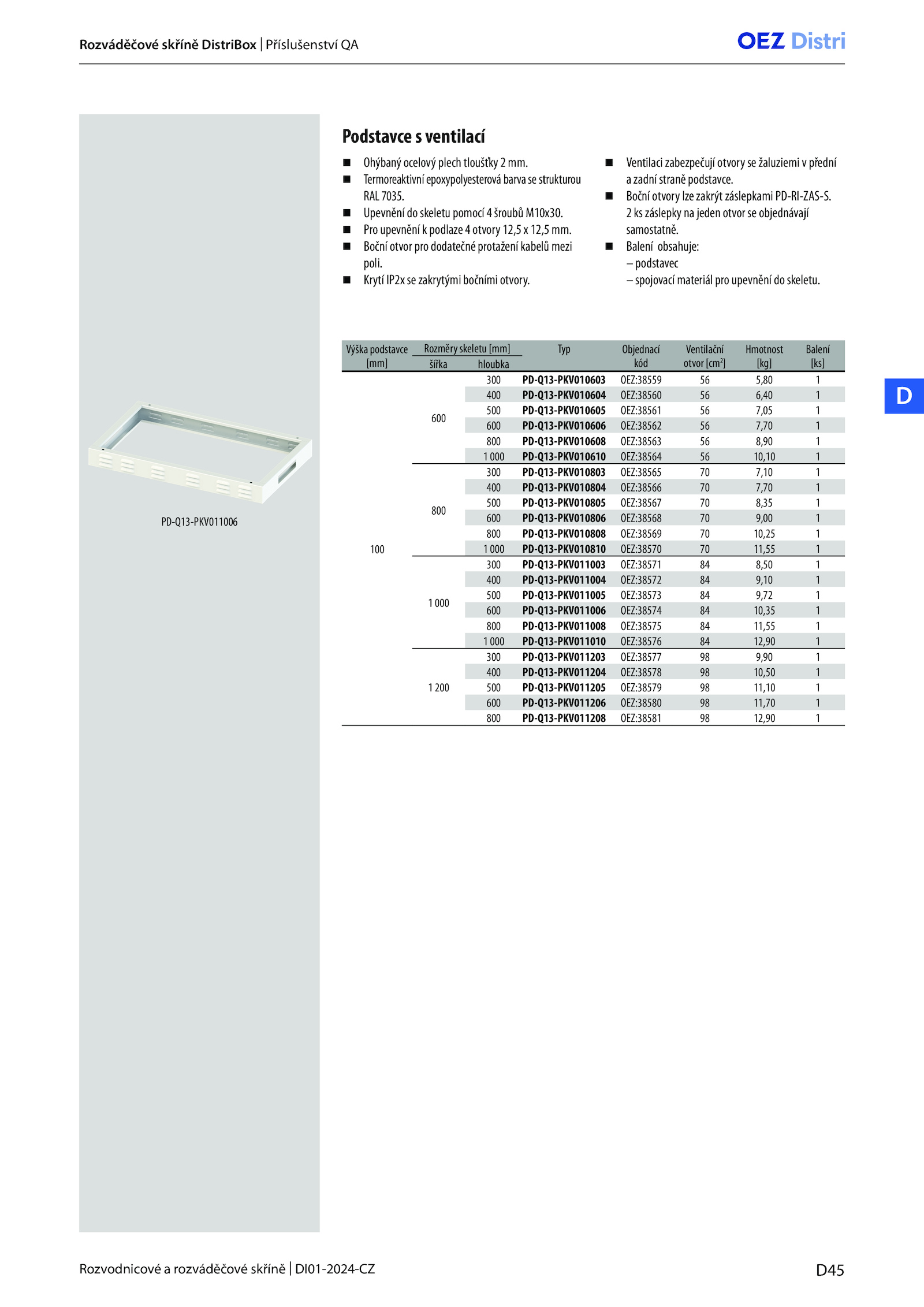

n Balení obsahuje:
podstavec
spojovací materiál pro upevnění skeletu.
n Boční otvor pro dodatečné protažení kabelů mezi
poli.
n Pro upevnění podlaze otvory 12,5 12,5 mm.
záslepky jeden otvor objednávají
samostatně.
Výška podstavce
[mm]
Rozměry skeletu [mm] Typ Objednací
kód
Ventilační
otvor [cm2
]
Hmotnost
[kg]
Balení
[ks]
šířka hloubka
100
600
300 PD-Q13-PKV010603 OEZ:38559 5,80 1
400 PD-Q13-PKV010604 OEZ:38560 6,40 1
500 PD-Q13-PKV010605 OEZ:38561 7,05 1
600 PD-Q13-PKV010606 OEZ:38562 7,70 1
800 PD-Q13-PKV010608 OEZ:38563 8,90 1
1 000 PD-Q13-PKV010610 OEZ:38564 10,10 1
800
300 PD-Q13-PKV010803 OEZ:38565 7,10 1
400 PD-Q13-PKV010804 OEZ:38566 7,70 1
500 PD-Q13-PKV010805 OEZ:38567 8,35 1
600 PD-Q13-PKV010806 OEZ:38568 9,00 1
800 PD-Q13-PKV010808 OEZ:38569 10,25 1
1 000 PD-Q13-PKV010810 OEZ:38570 11,55 1
1 000
300 PD-Q13-PKV011003 OEZ:38571 8,50 1
400 PD-Q13-PKV011004 OEZ:38572 9,10 1
500 PD-Q13-PKV011005 OEZ:38573 9,72 1
600 PD-Q13-PKV011006 OEZ:38574 10,35 1
800 PD-Q13-PKV011008 OEZ:38575 11,55 1
1 000 PD-Q13-PKV011010 OEZ:38576 12,90 1
1 200
300 PD-Q13-PKV011203 OEZ:38577 9,90 1
400 PD-Q13-PKV011204 OEZ:38578 10,50 1
500 PD-Q13-PKV011205 OEZ:38579 11,10 1
600 PD-Q13-PKV011206 OEZ:38580 11,70 1
800 PD-Q13-PKV011208 OEZ:38581 12,90 1
PD-Q13-PKV011006
.
n Upevnění skeletu pomocí šroubů M10x30.D45
Rozvodnicové rozváděčové skříně DI01-2024-CZ
D
Rozváděčové skříně DistriBox Příslušenství QA
Podstavce ventilací
n Ohýbaný ocelový plech tloušťky mm.
n Boční otvory lze zakrýt záslepkami PD-RI-ZAS-S.
n Termoreaktivníepoxypolyesterovábarvasestrukturou
RAL7035.
n Ventilaci zabezpečují otvory žaluziemi přední
a zadní straně podstavce.
n Krytí IP2x zakrytými bočními otvory
