Poznámky redaktora
n UpevněnímDINnebopřístrojovýchlištnamodulární
lišty vznikne samonosný rám odnímatelný skříně.
n Montáž modulární lišty.
n Povrchová úprava zinkováním.
n DIN lišty dle ČSN 60715
– kloboukového typu
– výška mm
– hloubka mm.
n Určeny pro upevnění DIN lišt, přístrojových lišt,
čelních krytů elektroměrových van.
DIN lišty
PD-MS-35LD6
.
n Balení obsahuje:
– držák
– šroub 25, šestihran 13
– šroub 25, inbus 6
– šroub M8x16, inbus 6
– distanční matici M8-L8
– distanční matici M8-L12
– podložku 8,4, 24
– podložku 8,4 16
– 14x klecovou matici M8
Modulární lišty
Držáky
Pro skříň jmenovité výšky Typ Objednací Hmotnost Balení
[mm] kód [kg] [sada]
1800 PD-MS-LM18 OEZ:47652 4,600 1
2000 PD-MS-LM20 OEZ:47653 5,900 1
2200 PD-MS-LM22 OEZ:47654 6,500 1
Typ Objednací Hmotnost Balení
kód [kg] [sada]
PD-MS-D-QA OEZ:47752 0,9 1
Pro skříň jmenovité šířky Počet modulů řadě Typ Objednací Hmotnost Balení
[mm] šířka modulu kód [kg] [ks]
600 PD-MS-35LD06 OEZ:47657 0,300 1
800 PD-MS-35LD08 OEZ:47658 0,380 1
1000 PD-MS-35LD10 OEZ:47659 0,450 1
1200 PD-MS-35LD12 OEZ:47660 0,530 1
n Určeny pro upevnění modulárních přístrojů.
n Balení obsahuje:
– DIN lišta
– 2xT držák
– samořezný šroub M5
– vratový šroub M5x10
– matici M5
– plochou podložku 5,3.
n Statické zatížení kg.
n Sadaspojovacíhomateriáluproupevněnímodulárního
systému (modulárních lišt) QA.
n Balení obsahuje:
– levou pravou modulární lištu
– ochranné svorky pro připojení ochranného vodiče.D66
D
Rozvodnicové rozváděčové skříně DI01-2024-CZ

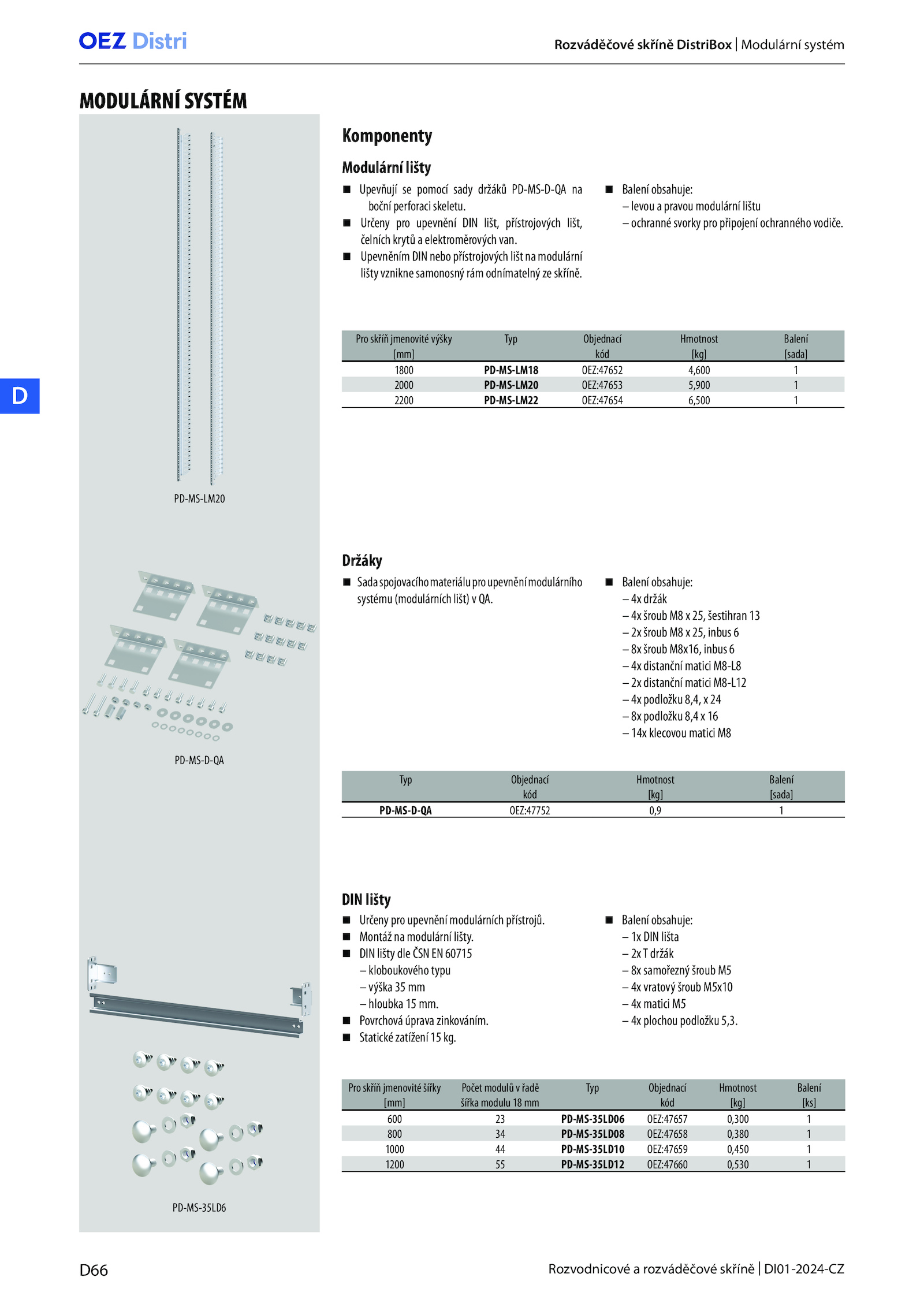

Rozváděčové skříně DistriBox Modulární systém
Komponenty
PD-MS-LM20
PD-MS-D-QA
MODULÁRNÍ SYSTÉM
n Upevňují pomocí sady držáků PD-MS-D-QA na
boční perforaci skeletu
