DIN lišty
PD-MS-35LD6
.
n Montáž modulární lišty.
n Balení obsahuje:
– levou pravou modulární lištu
– ochranné svorky pro připojení ochranného vodiče
celého modulárního systému.D16
D
Rozvodnicové rozváděčové skříně DI01-2024-CZ

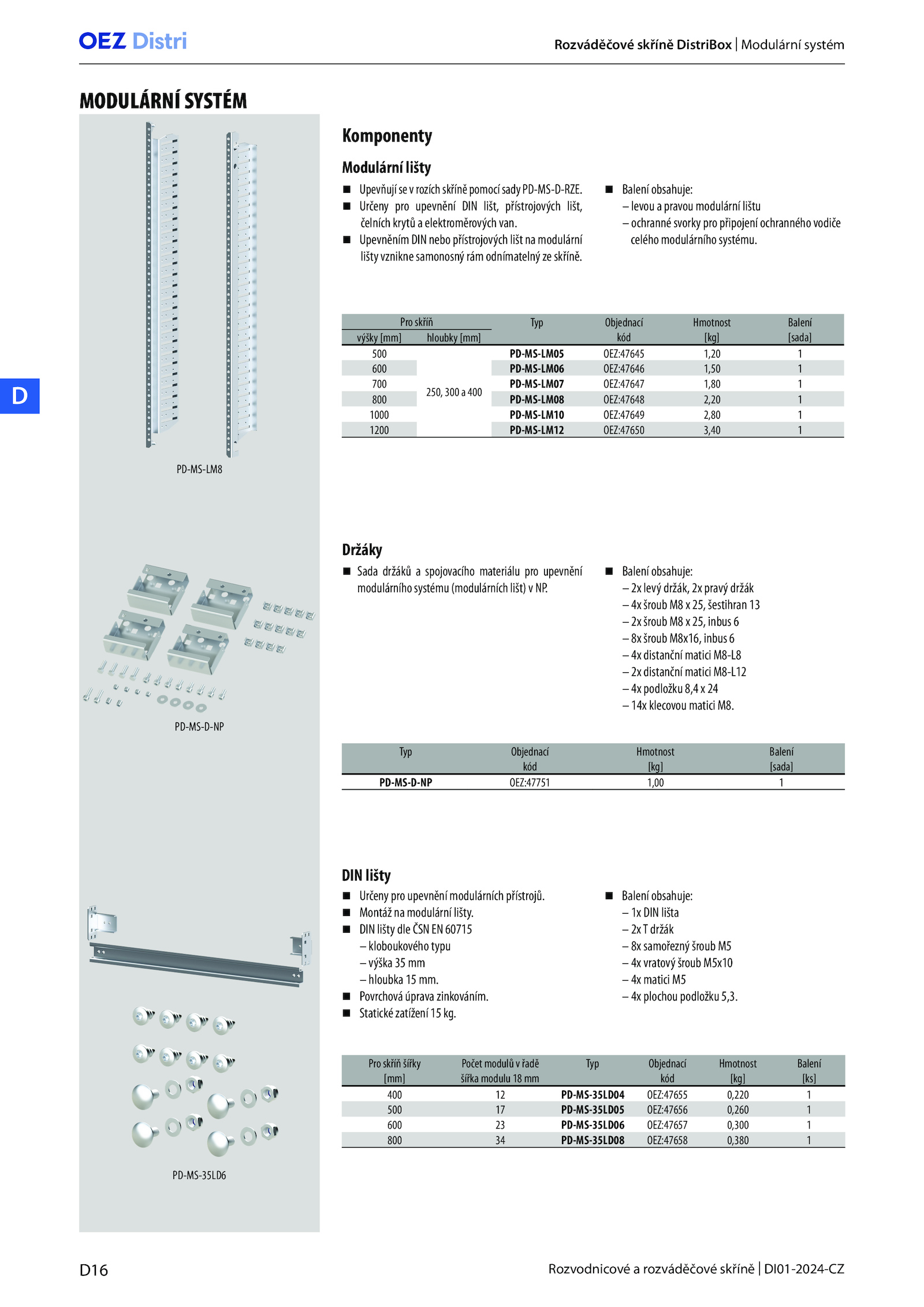

Rozváděčové skříně DistriBox Modulární systém
Komponenty
PD-MS-LM8
PD-MS-D-NP
MODULÁRNÍ SYSTÉM
n UpevňujísevrozíchskříněpomocísadyPD-MS-D-RZE.
n Balení obsahuje:
– DIN lišta
– 2xT držák
– samořezný šroub M5
– vratový šroub M5x10
– matici M5
– plochou podložku 5,3.
n Upevněním DIN nebo přístrojových lišt modulární
lišty vznikne samonosný rám odnímatelný skříně.
Modulární lišty
Držáky
Pro skříň Typ Objednací Hmotnost Balení
výšky [mm] hloubky [mm] kód [kg] [sada]
500
250, 300 400
PD-MS-LM05 OEZ:47645 1,20 1
600 PD-MS-LM06 OEZ:47646 1,50 1
700 PD-MS-LM07 OEZ:47647 1,80 1
800 PD-MS-LM08 OEZ:47648 2,20 1
1000 PD-MS-LM10 OEZ:47649 2,80 1
1200 PD-MS-LM12 OEZ:47650 3,40 1
Typ Objednací Hmotnost Balení
kód [kg] [sada]
PD-MS-D-NP OEZ:47751 1,00 1
Pro skříň šířky Počet modulů řadě Typ Objednací Hmotnost Balení
[mm] šířka modulu kód [kg] [ks]
400 PD-MS-35LD04 OEZ:47655 0,220 1
500 PD-MS-35LD05 OEZ:47656 0,260 1
600 PD-MS-35LD06 OEZ:47657 0,300 1
800 PD-MS-35LD08 OEZ:47658 0,380 1
n Určeny pro upevnění modulárních přístrojů.
n Určeny pro upevnění DIN lišt, přístrojových lišt,
čelních krytů elektroměrových van.
n Povrchová úprava zinkováním.
n Statické zatížení kg.
n Balení obsahuje:
– levý držák, pravý držák
– šroub 25, šestihran 13
– šroub 25, inbus 6
– šroub M8x16, inbus 6
– distanční matici M8-L8
– distanční matici M8-L12
– podložku 8,4 24
– 14x klecovou matici M8.
n Sada držáků spojovacího materiálu pro upevnění
modulárního systému (modulárních lišt) NP.
n DIN lišty dle ČSN 60715
– kloboukového typu
– výška mm
– hloubka mm
