Přehled typů obj. Typ volí
podle výšky kabelového kanálu. čísel str. 51

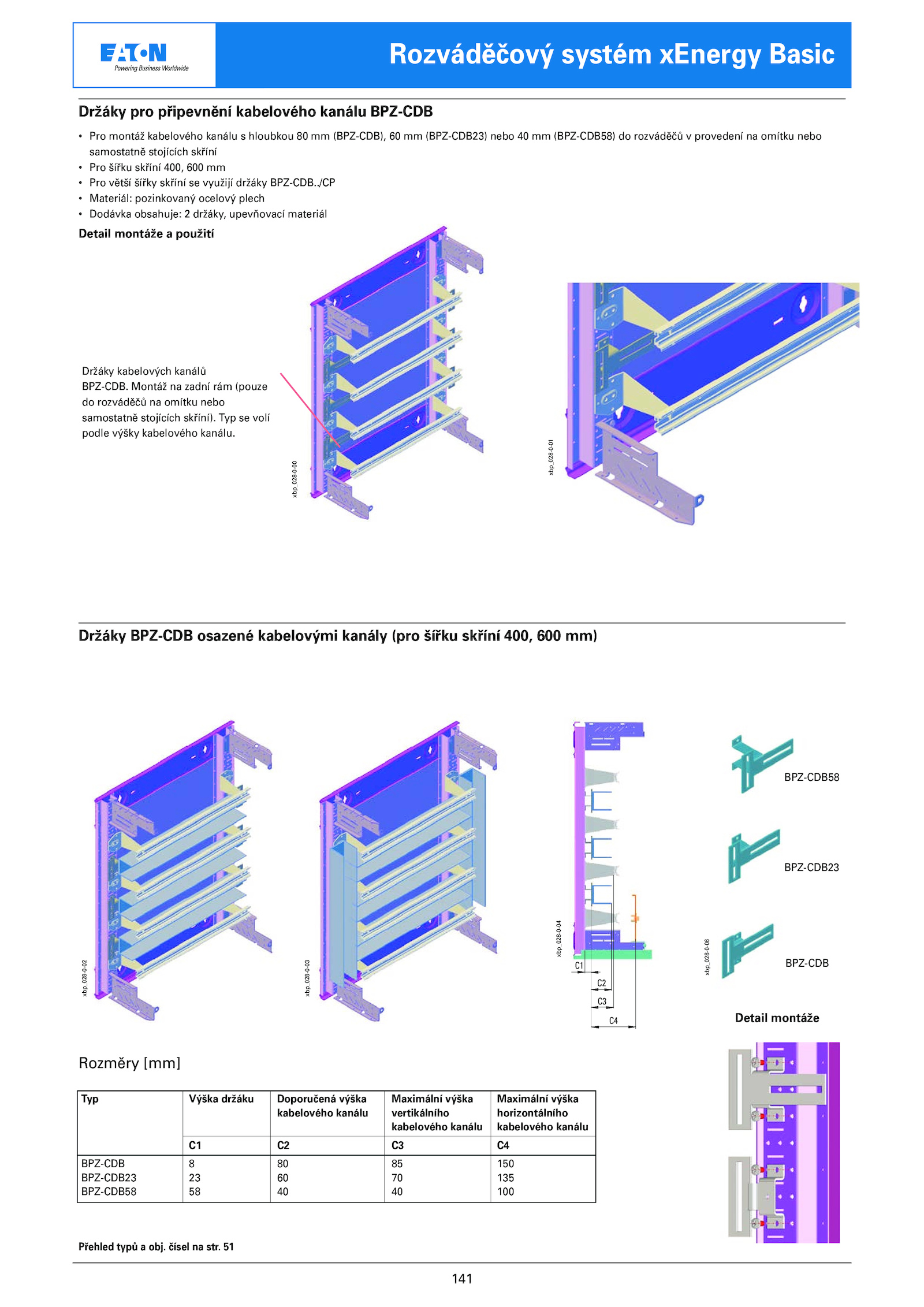

Držáky BPZ-CDB osazené kabelovými kanály (pro šířku skříní 400, 600 mm)
Držáky pro připevnění kabelového kanálu BPZ-CDB
• Pro montáž kabelového kanálu hloubkou (BPZ-CDB), (BPZ-CDB23) nebo (BPZ-CDB58) rozváděčů provedení omítku nebo
samostatně stojících skříní
• Pro šířku skříní 400, 600 mm
• Pro větší šířky skříní využijí držáky BPZ-CDB./CP
• Materiál: pozinkovaný ocelový plech
• Dodávka obsahuje: držáky, upevňovací materiál
Detail montáže použití
Držáky kabelových kanálů
BPZ-CDB.. Montáž zadní rám (pouze
do rozváděčů omítku nebo
samostatně stojících skříní).
BPZ-CDB58
BPZ-CDB23
BPZ-CDB
C1
C2
C3
C4
Typ Výška držáku Doporučená výška Maximální výška Maximální výška
kabelového kanálu vertikálního horizontálního
kabelového kanálu kabelového kanálu
C1 C4
BPZ-CDB 150
BPZ-CDB23 135
BPZ-CDB58 100
Rozměry [mm]
Detail montáže
Rozváděčový systém xEnergy Basic
xbp_028-0-02
xbp_028-0-03
xbp_028-0-04
xbp_028-0-00
xbp_028-0-01
