Rozvaděčový systém xEnergy Basic

| Kategorie: Katalog | Tento dokument chci!

Vydal: EATON Elektrotechnika s.r.o.

Strana 141 z 192

Jak získat tento dokument?

Poznámky redaktora

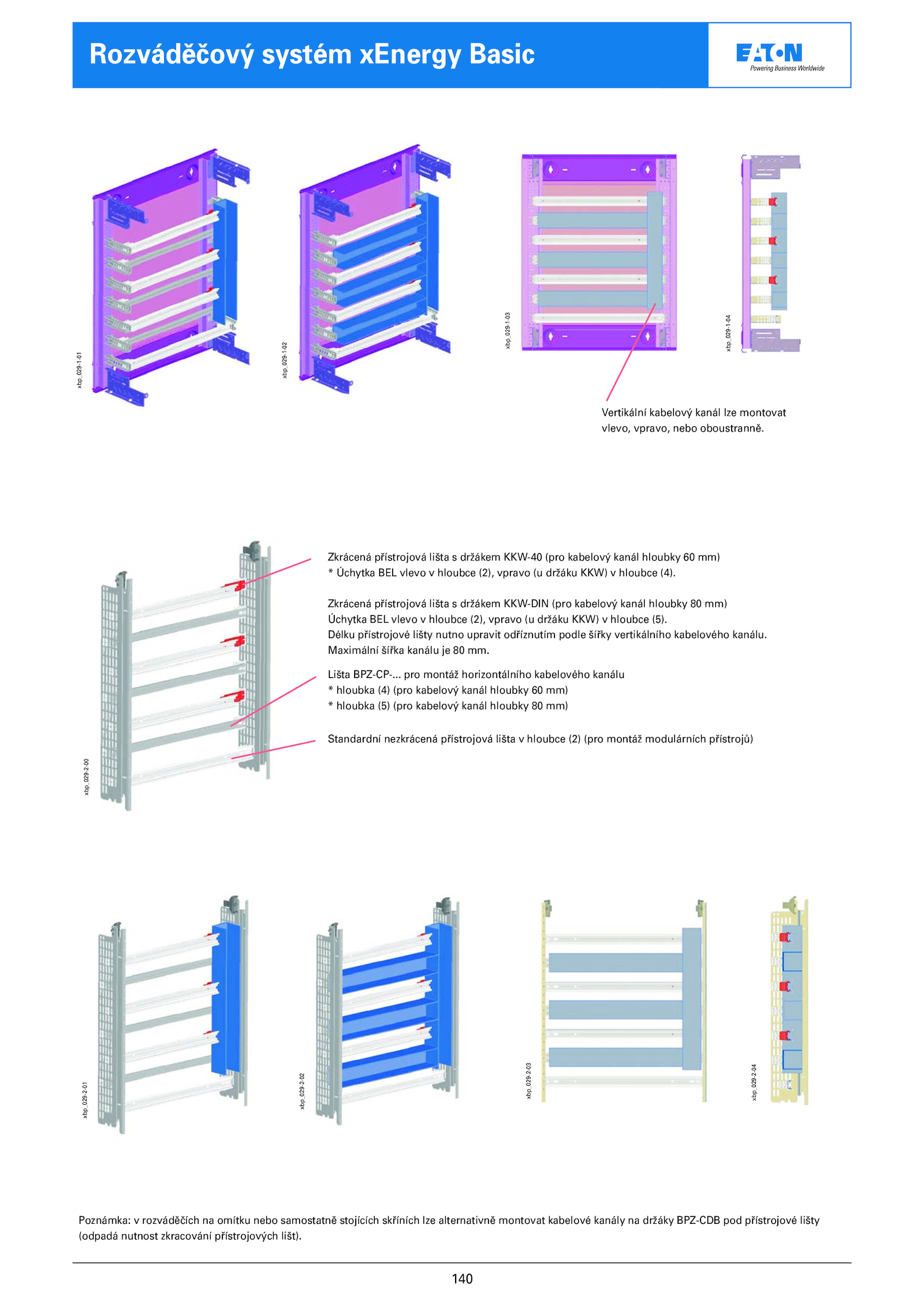

Délku přístrojové lišty nutno upravit odříznutím podle šířky vertikálního kabelového kanálu. Maximální šířka kanálu mm. Lišta BPZ-CP-.. pro montáž horizontálního kabelového kanálu * hloubka (4) (pro kabelový kanál hloubky mm) * hloubka (5) (pro kabelový kanál hloubky mm) Standardní nezkrácená přístrojová lišta hloubce (2) (pro montáž modulárních přístrojů) Rozváděčový systém xEnergy Basic xbp_029-1-01 xbp_029-1-02 xbp_029-1-03 xbp_029-1-04 xbp_029-2-00 xbp_029-2-01 xbp_029-2-02 xbp_029-2-03 xbp_029-2-04 .. Zkrácená přístrojová lišta držákem KKW-40 (pro kabelový kanál hloubky mm) * Úchytka BEL vlevo hloubce (2), vpravo držáku KKW) hloubce (4). Zkrácená přístrojová lišta držákem KKW-DIN (pro kabelový kanál hloubky mm) Úchytka BEL vlevo hloubce (2), vpravo držáku KKW) hloubce (5).140 Poznámka: rozváděčích omítku nebo samostatně stojících skříních lze alternativně montovat kabelové kanály držáky BPZ-CDB pod přístrojové lišty (odpadá nutnost zkracování přístrojových lišt). Vertikální kabelový kanál lze montovat vlevo, vpravo, nebo oboustranně
