Rozvaděčový systém xEnergy Basic

| Kategorie: Katalog | Tento dokument chci!

Vydal: EATON Elektrotechnika s.r.o.

Strana 140 z 192

Jak získat tento dokument?

Poznámky redaktora

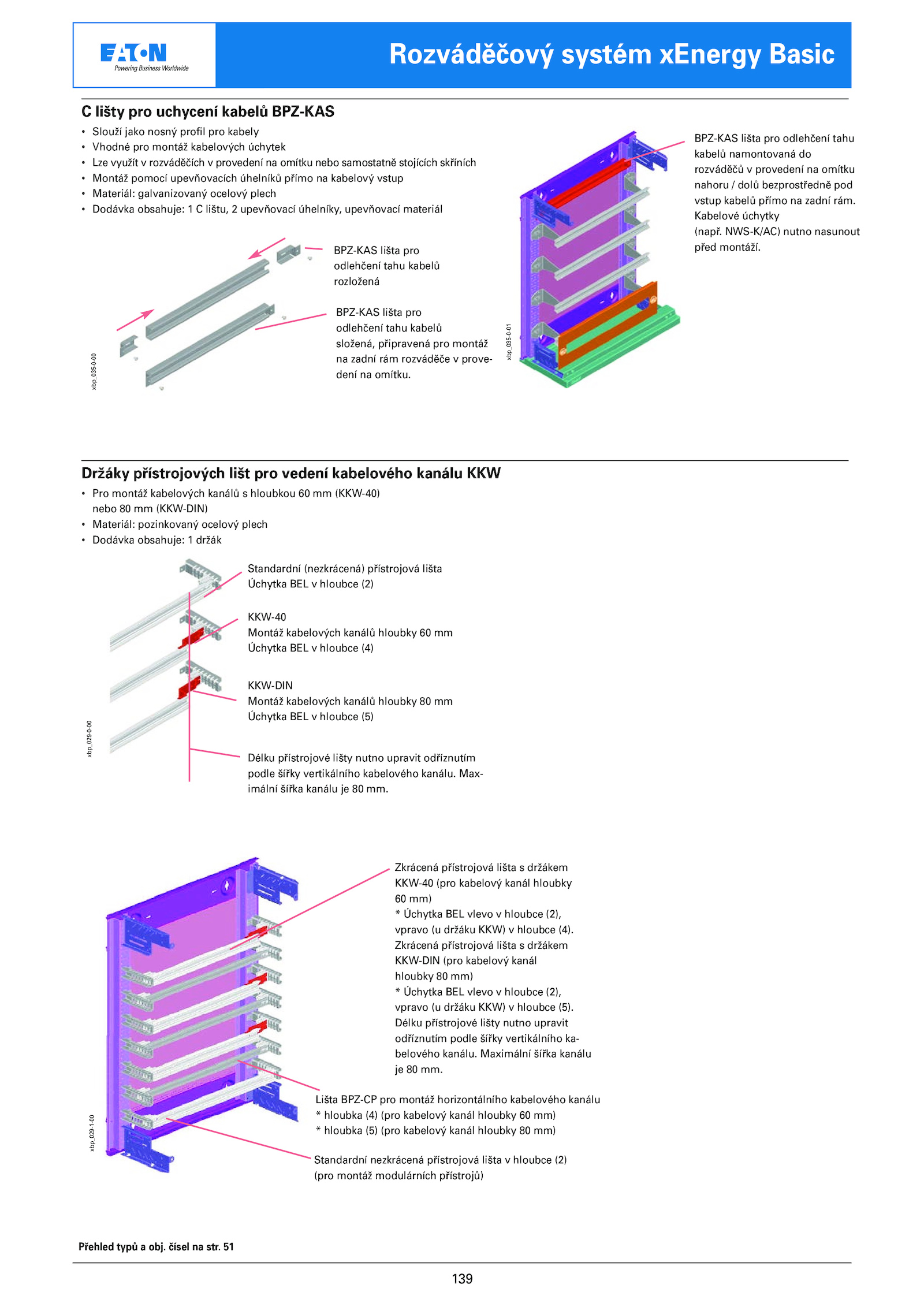

Standardní (nezkrácená) přístrojová lišta Úchytka BEL hloubce (2) KKW-40 Montáž kabelových kanálů hloubky mm Úchytka BEL hloubce (4) KKW-DIN Montáž kabelových kanálů hloubky mm Úchytka BEL hloubce (5) Délku přístrojové lišty nutno upravit odříznutím podle šířky vertikálního kabelového kanálu. Maximální šířka kanálu je mm. 51 Držáky přístrojových lišt pro vedení kabelového kanálu KKW • Pro montáž kabelových kanálů hloubkou (KKW-40) nebo (KKW-DIN) • Materiál: pozinkovaný ocelový plech • Dodávka obsahuje: držák C lišty pro uchycení kabelů BPZ-KAS • Slouží jako nosný profil pro kabely • Vhodné pro montáž kabelových úchytek • Lze využít rozváděčích provedení omítku nebo samostatně stojících skříních • Montáž pomocí upevňovacích úhelníků přímo kabelový vstup • Materiál: galvanizovaný ocelový plech • Dodávka obsahuje: lištu, upevňovací úhelníky, upevňovací materiál BPZ-KAS lišta pro odlehčení tahu kabelů namontovaná do rozváděčů provedení omítku nahoru dolů bezprostředně pod vstup kabelů přímo zadní rám. Lišta BPZ-CP pro montáž horizontálního kabelového kanálu * hloubka (4) (pro kabelový kanál hloubky mm) * hloubka (5) (pro kabelový kanál hloubky mm) Standardní nezkrácená přístrojová lišta hloubce (2) (pro montáž modulárních přístrojů) Rozváděčový systém xEnergy Basic xbp_035-0-00 xbp_035-0-01 xbp_029-0-00 xbp_029-1-00 . Max- imální šířka kanálu mm.139 Přehled typů obj. Kabelové úchytky (např. Zkrácená přístrojová lišta držákem KKW-40 (pro kabelový kanál hloubky 60 mm) * Úchytka BEL vlevo hloubce (2), vpravo držáku KKW) hloubce (4). Délku přístrojové lišty nutno upravit odříznutím podle šířky vertikálního ka- belového kanálu. NWS-K/AC) nutno nasunout před montáží. Zkrácená přístrojová lišta držákem KKW-DIN (pro kabelový kanál hloubky mm) * Úchytka BEL vlevo hloubce (2), vpravo držáku KKW) hloubce (5). BPZ-KAS lišta pro odlehčení tahu kabelů rozložená BPZ-KAS lišta pro odlehčení tahu kabelů složená, připravená pro montáž na zadní rám rozváděče prove- dení omítku. čísel str
