Vstupní jistič Typ NZMN3-VE630 NZMx3-A… NZMx3-VE/AE… *)
Jmenovitý proud [A] 630A max. proud Jmenovitý proud In
vstupního vstupního rozváděče ohledem
jističe jističe (In) max. 10. 415 VAC
Jmenovitá frekvence (fn) Hz
Jmenovité izolační napětí (Ui) 440 VAC 440 VAC
Stupeň znečištění 3
Kategorie přepětí III III
Jmenovité impulzní výdržné napětí (Uimp) kV
Typové označení skříně BPM-O-800/12 BP(M)-O, BP(M)-F
Stupeň krytí (se zavřenými dveřmi) IP55 IP55
(s otevřenými dveřmi) IP2XC IP2XC
Aktivní ventilace žádná žádná
Způsob montáže nástěnná montáž nástěnná montáž samostatně stojící
Rozváděč součástí rozvodny ne
(složené více skříní vedle sebe)
Rozměry rozváděče [VxŠxH] 1260x800x270 1260x800x270 mm
Způsob vnitřního oddělení žádný žádný
Okolní teplota °C
Max.10. dovolené oteplení (InA)
Jmenovitý proud rozváděče jmenovitého 90,3 In
proudu vstupního jističe
Rozváděčový systém xEnergy Basic
.3
Jednopólové schéma testovaného rozváděče
s jmenovitým proudem 630 A:
*) Jmenovitý proud rozváděče, jistič vstupu
NZMx3-A… NZMx3-VE/ AE…
Q8
FAZ-B32/3
Q10
FAZ-B63/3
Q11
FAZ-B40/3
Q4
NZMN1-A20
Q5
NZMH1-A80
Q6
NZMN1-A125
20,1A 37,8A 25,1A
12,1A 50,1A 75A
Q0
NZMN3-VE630
568,8A
3x25²
3x2,5² 3x50²
3x6² 3x16² 3x10²
SL63033
BPZ-BB/T-30/10
Q1
NZMC2-A200
Q3
NZMC2-A160
131,5A 96A
3x70²
3x95²
Q9
FAZ-B40/3
3x10²
25,1A
Q7
NZMH1-A160
96A
3x70²
Flexibar
10x32x0,8
Typ Jmen.189

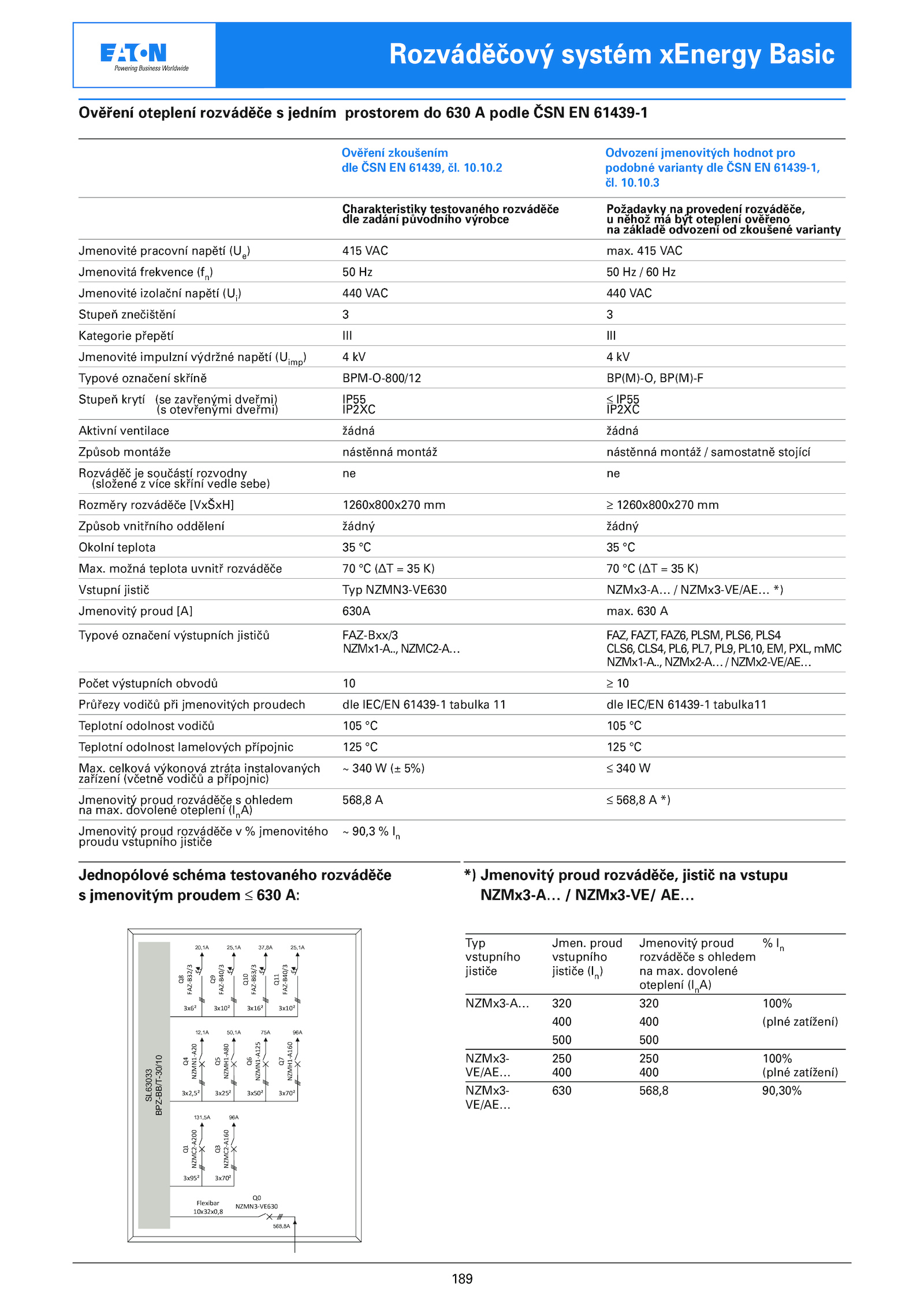

Ověření oteplení rozváděče jedním prostorem 630 podle ČSN 61439-1
Ověření zkoušením Odvození jmenovitých hodnot pro
dle ČSN 61439, čl. 10.. celková výkonová ztráta instalovaných 340 5%) 340 W
zařízení (včetně vodičů přípojnic)
Jmenovitý proud rozváděče ohledem 568,8 568,8 *)
na max. dovolené
oteplení (InA)
NZMx3-A… 320 320 100%
400 400 (plné zatížení)
500 500
NZMx3- 250 250 100%
VE/AE… 400 400 (plné zatížení)
NZMx3- 630 568,8 90,30%
VE/AE…
Charakteristiky testovaného rozváděče Požadavky provedení rozváděče,
dle zadání původního výrobce něhož být oteplení ověřeno
na základě odvození zkoušené varianty
Jmenovité pracovní napětí (Ue) 415 VAC max. 630 A
Typové označení výstupních jističů FAZ-Bxx/3 FAZ, FAZT, FAZ6, PLSM, PLS6, PLS4
NZMx1-A., NZMx2-A… NZMx2-VE/AE…
Počet výstupních obvodů 10
Průřezy vodičů při jmenovitých proudech dle IEC/EN 61439-1 tabulka dle IEC/EN 61439-1 tabulka11
Teplotní odolnost vodičů 105 105 °C
Teplotní odolnost lamelových přípojnic 125 125 °C
Max..2 podobné varianty dle ČSN 61439-1,
čl
