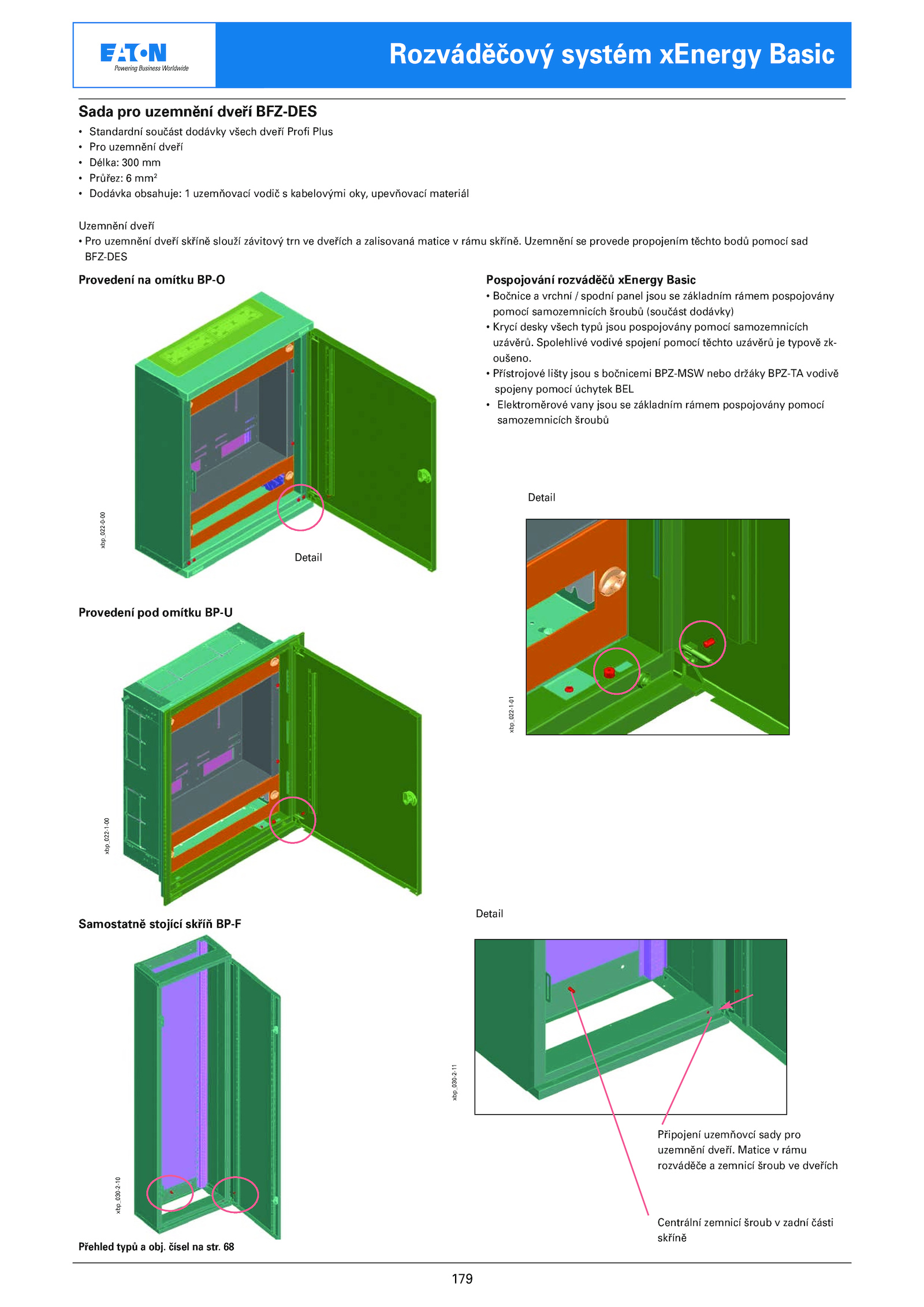

Spolehlivé vodivé spojení pomocí těchto uzávěrů typově zk- oušeno. • Přístrojové lišty jsou bočnicemi BPZ-MSW nebo držáky BPZ-TA vodivě spojeny pomocí úchytek BEL • Elektroměrové vany jsou základním rámem pospojovány pomocí samozemnicích šroubů Samostatně stojící skříň BP-F Detail Detail Přehled typů obj. 68 Rozváděčový systém xEnergy Basic xbp_022-0-00 xbp_022-1-00 xbp_022-1-01 xbp_030-2-10 xbp_030-2-11 . Matice rámu rozváděče zemnicí šroub dveřích Pospojování rozváděčů xEnergy Basic • Bočnice vrchní spodní panel jsou základním rámem pospojovány pomocí samozemnicích šroubů (součást dodávky) • Krycí desky všech typů jsou pospojovány pomocí samozemnicích uzávěrů.179 Sada pro uzemnění dveří BFZ-DES • Standardní součást dodávky všech dveří Profi Plus • Pro uzemnění dveří • Délka: 300 mm • Průřez: mm2 • Dodávka obsahuje: uzemňovací vodič kabelovými oky, upevňovací materiál Uzemnění dveří • Pro uzemnění dveří skříně slouží závitový trn dveřích zalisovaná matice rámu skříně. čísel str. Uzemnění provede propojením těchto bodů pomocí sad BFZ-DES Provedení omítku BP-O Provedení pod omítku BP-U Detail Centrální zemnicí šroub zadní části skříně Připojení uzemňovcí sady pro uzemnění dveří
