Rozvaděčový systém xEnergy Basic

| Kategorie: Katalog | Tento dokument chci!

Vydal: EATON Elektrotechnika s.r.o.

Strana 143 z 192

Jak získat tento dokument?

Poznámky redaktora

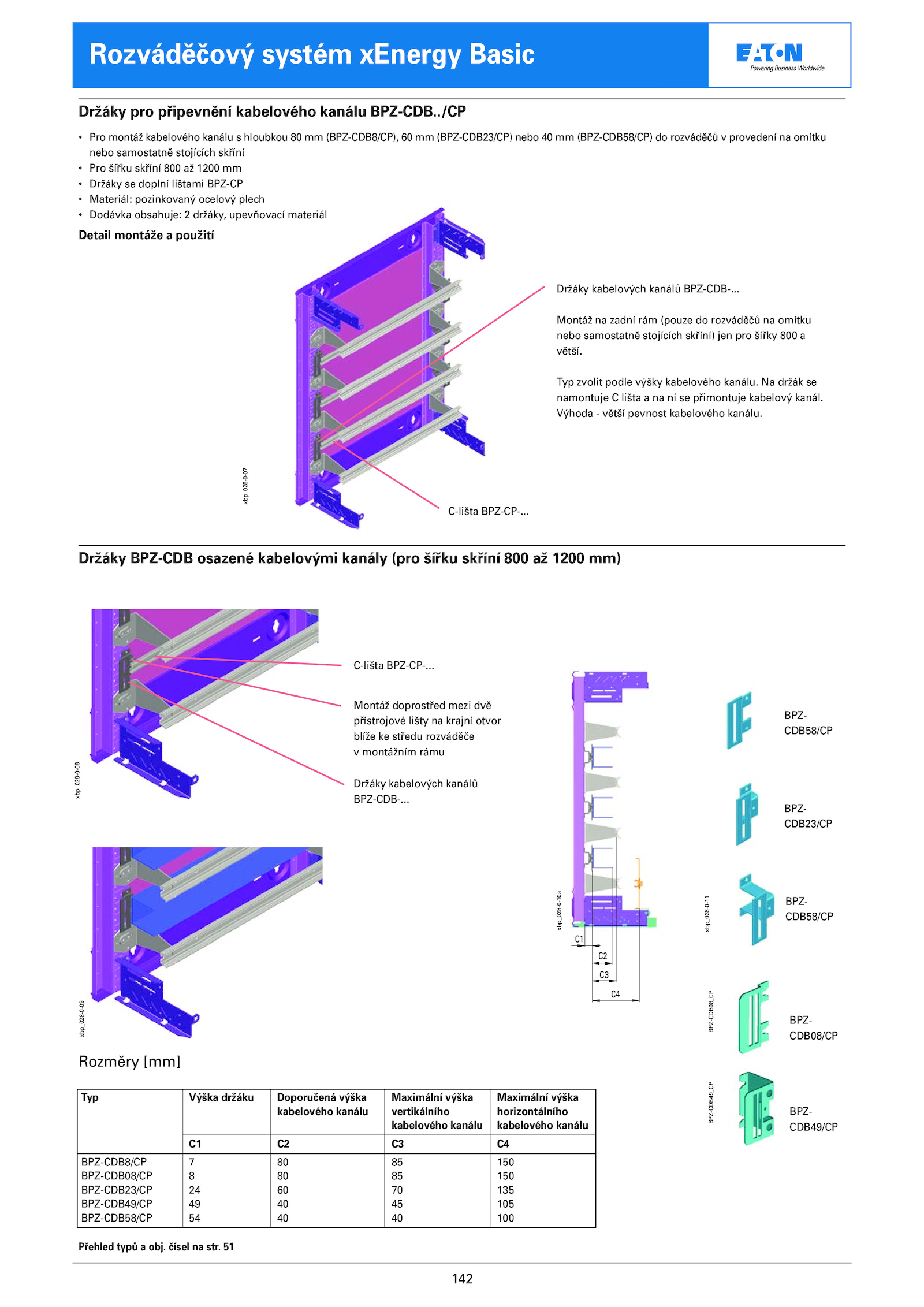

142 Přehled typů obj. Držáky kabelových kanálů BPZ-CDB-. Typ zvolit podle výšky kabelového kanálu.... 51 Držáky BPZ-CDB osazené kabelovými kanály (pro šířku skříní 800 1200 mm) Držáky pro připevnění kabelového kanálu BPZ-CDB.. Montáž zadní rám (pouze rozváděčů omítku nebo samostatně stojících skříní) jen pro šířky 800 a větší.. Montáž doprostřed mezi dvě přístrojové lišty krajní otvor blíže středu rozváděče v montážním rámu Držáky kabelových kanálů BPZ-CDB-.. BPZ- CDB08/CP BPZ- CDB49/CP Rozváděčový systém xEnergy Basic xbp_028-0-10a xbp_028-0-07 xbp_028-0-08 xbp_028-0-09 BPZ-CDB08_CP BPZ-CDB49_CP . čísel str./CP • Pro montáž kabelového kanálu hloubkou (BPZ-CDB8/CP), (BPZ-CDB23/CP) nebo (BPZ-CDB58/CP) rozváděčů provedení omítku nebo samostatně stojících skříní • Pro šířku skříní 800 1200 mm • Držáky doplní lištami BPZ-CP • Materiál: pozinkovaný ocelový plech • Dodávka obsahuje: držáky, upevňovací materiál Detail montáže použití xbp_028-0-11 BPZ- CDB58/CP BPZ- CDB23/CP BPZ- CDB58/CP C1 C2 C3 C4 Typ Výška držáku Doporučená výška Maximální výška Maximální výška kabelového kanálu vertikálního horizontálního kabelového kanálu kabelového kanálu C1 C4 BPZ-CDB8/CP 150 BPZ-CDB08/CP 150 BPZ-CDB23/CP 135 BPZ-CDB49/CP 105 BPZ-CDB58/CP 100 Rozměry [mm] C-lišta BPZ-CP-. držák se namontuje lišta přimontuje kabelový kanál... C-lišta BPZ-CP-.. Výhoda větší pevnost kabelového kanálu
