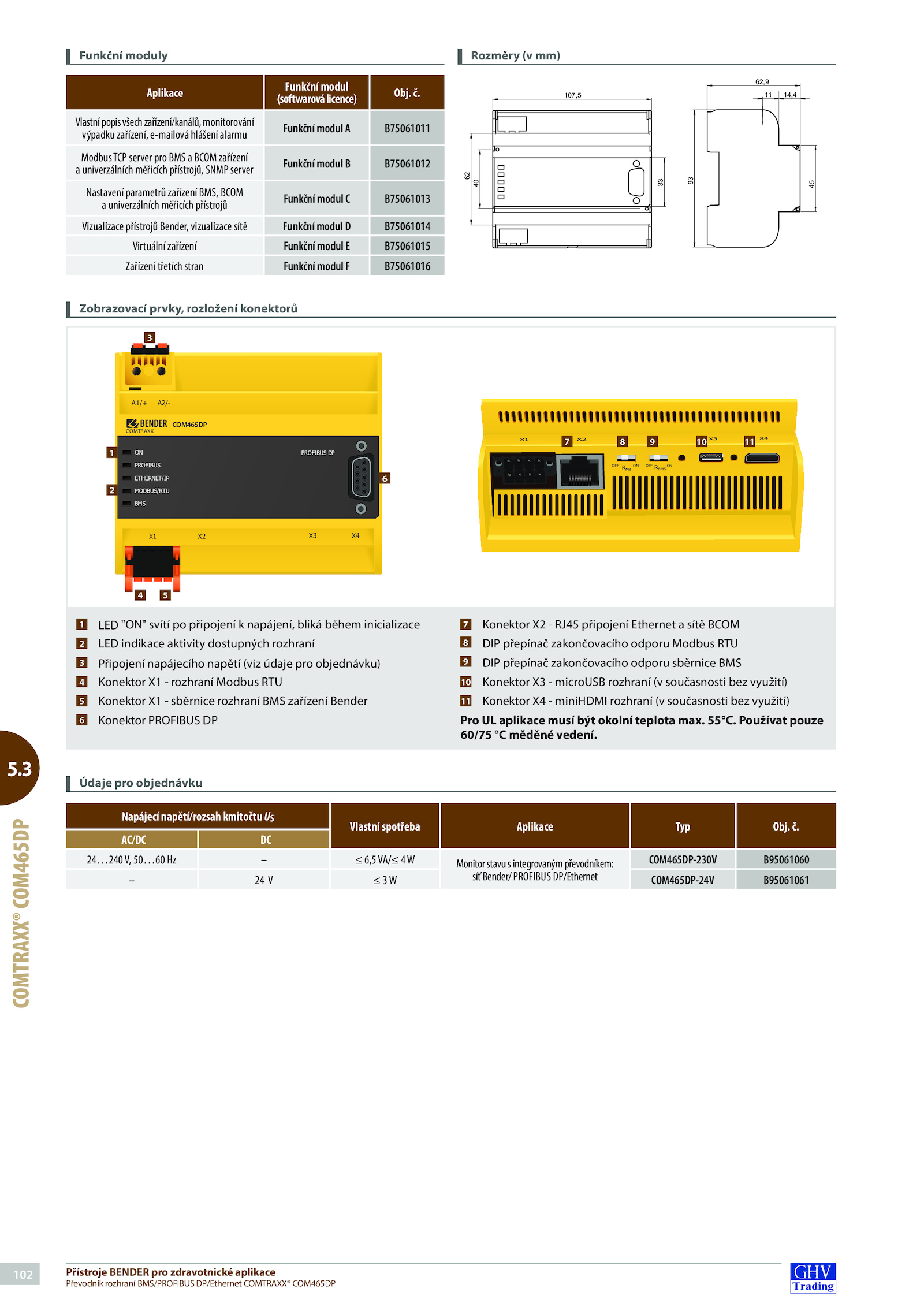

3 COMTRAXX® COM465DP Údaje pro objednávku Napájecí napětí/rozsah kmitočtu US Vlastní spotřeba Aplikace Typ Obj. č. Používat pouze 60/75 měděné vedení. Vlastnípopisvšechzařízení/kanálů,monitorování výpadku zařízení, e-mailová hlášení alarmu Funkční modul B75061011 ModbusTCP server pro BMS BCOM zařízení a univerzálních měřicích přístrojů, SNMP server Funkční modul B75061012 Nastavení parametrů zařízení BMS, BCOM a univerzálních měřicích přístrojů Funkční modul B75061013 Vizualizace přístrojů Bender, vizualizace sítě Funkční modul B75061014 Virtuální zařízení Funkční modul B75061015 Zařízení třetích stran Funkční modul B75061016 107,5 40 62 33 45 14,4 11 62,9 93 COMTRAXX A1/+ X1 X4 A2/- ON PROFIBUS ETHERNET/IP MODBUS/RTU BMS PROFIBUS DP COM465DP OFF ON RMB OFF ON RBMS Rozměry mm) Zobrazovací prvky, rozložení konektorů 1 LED "ON" svítí připojení napájení, bliká během inicializace 2 LED indikace aktivity dostupných rozhraní 3 Připojení napájecího napětí (viz údaje pro objednávku) 4 Konektor rozhraní Modbus RTU 5 Konektor sběrnice rozhraní BMS zařízení Bender 6 Konektor PROFIBUS DP 7 Konektor RJ45 připojení Ethernet sítě BCOM 8 DIP přepínač zakončovacího odporu Modbus RTU 9 DIP přepínač zakončovacího odporu sběrnice BMS 10 Konektor microUSB rozhraní současnosti bez využití) 11 Konektor miniHDMI rozhraní současnosti bez využití) Pro aplikace musí být okolní teplota max. AC/DC DC 24…240V, 50…60 6,5VA/≤ Monitorstavusintegrovanýmpřevodníkem: síťBender/PROFIBUS DP/Ethernet COM465DP-230V B95061060 – COM465DP-24V B95061061 Funkční moduly Aplikace Funkční modul (softwaroválicence) Obj.102 Přístroje BENDER pro zdravotnické aplikace Převodník rozhraní BMS/PROFIBUS DP/Ethernet COMTRAXX® COM465DP 5. 1 2 3 11 8 10 4 5 7 6 107,5 40 62 33 45 14,4 11 62,9 93 . 55°C. č
