Modul pro přepínání zdrojů ATICS®-…-DIO
ATICS®-…-DIO

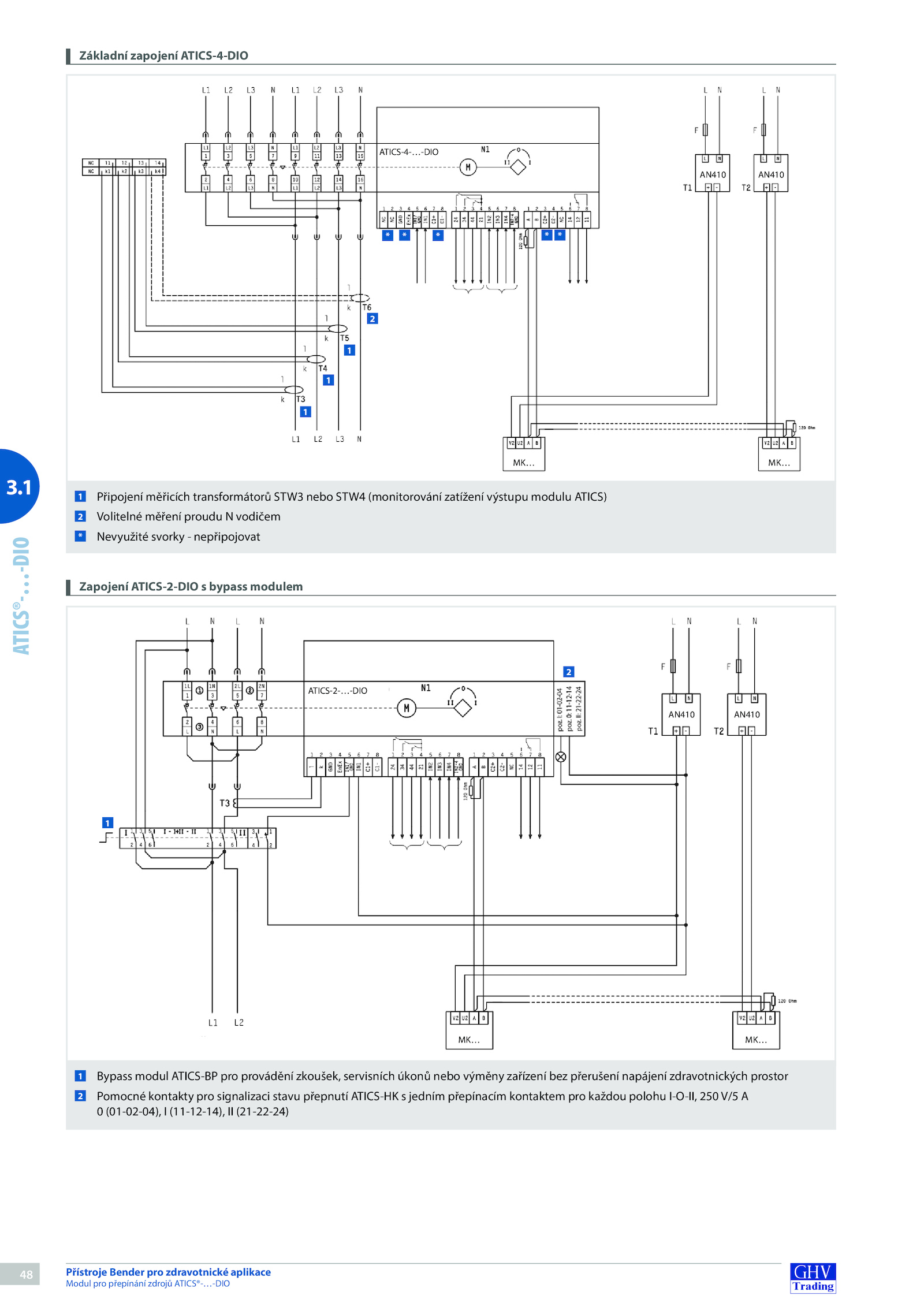

Zapojení ATICS-2-DIO bypass modulem
1 Bypass modul ATICS-BP pro provádění zkoušek, servisních úkonů nebo výměny zařízení bez přerušení napájení zdravotnických prostor
2 Pomocné kontakty pro signalizaci stavu přepnutí ATICS-HK jedním přepínacím kontaktem pro každou polohu I-O-II, 250 V/5 A
(01-02-04), (11-12-14), (21-22-24)
1
2
Základní zapojení ATICS-4-DIO
1 Připojení měřicích transformátorů STW3 nebo STW4 (monitorování zatížení výstupu modulu ATICS)
2 Volitelné měření proudu vodičem
*
Nevyužité svorky nepřipojovat
1
2
1
1
* *
ATICS-4-…-DIO
AN410 AN410
MK… MK…
ATICS-2-…-DIO
AN410 AN410
MK… MK…
