Přístroje Bender pro zdravotnické aplikace
Modul pro přepínání zdrojů ATICS®-…-DIO
ATICS®-…-DIO

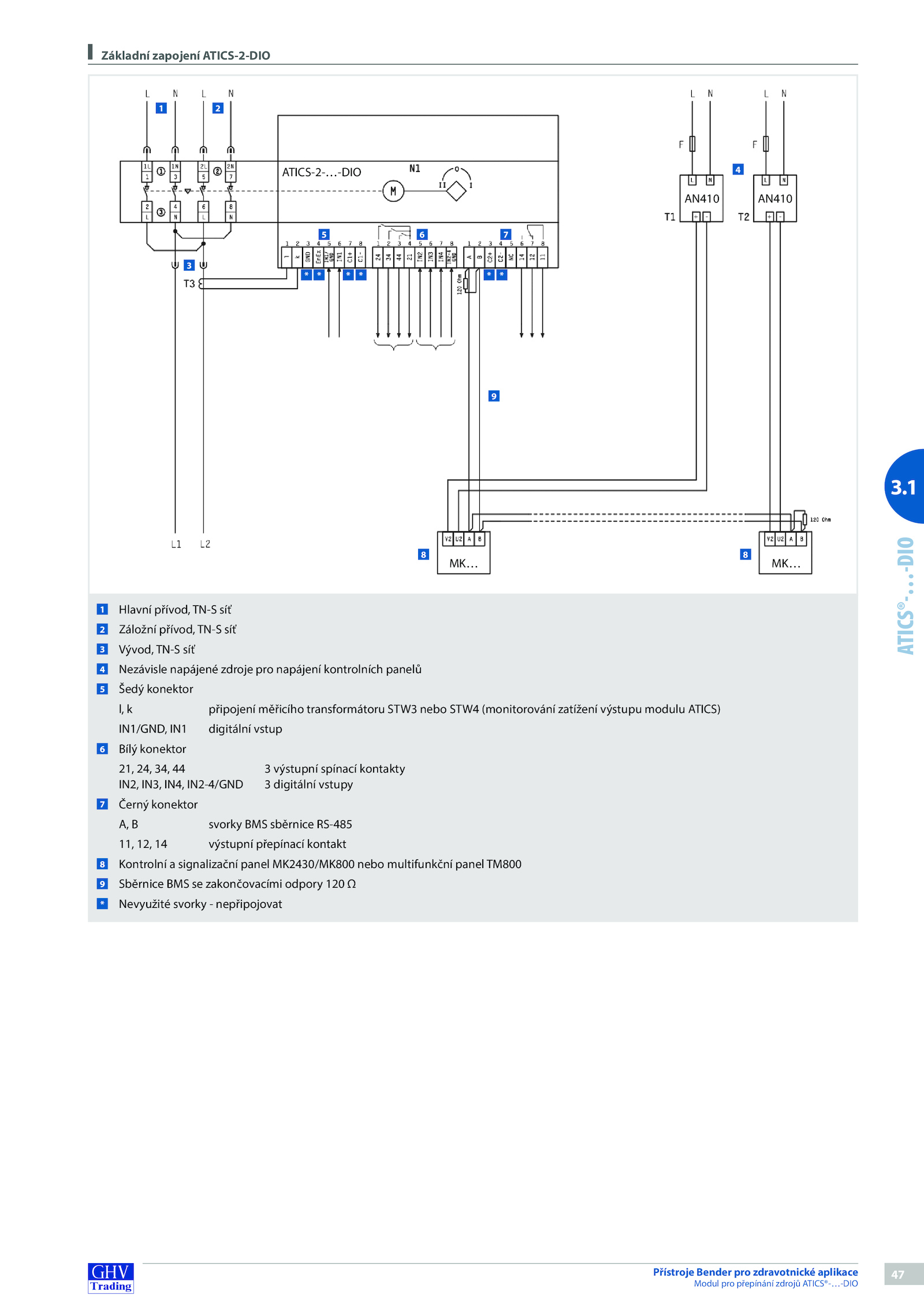

Základní zapojení ATICS-2-DIO
1 Hlavní přívod, TN-S síť
2 Záložní přívod, TN-S síť
3 Vývod, TN-S síť
4
Nezávisle napájené zdroje pro napájení kontrolních panelů
5 Šedý konektor
připojení měřicího transformátoru STW3 nebo STW4 (monitorování zatížení výstupu modulu ATICS)
IN1/GND, IN1 digitální vstup
6 Bílý konektor
21, 24, 34, 44 výstupní spínací kontakty
IN2, IN3, IN4, IN2-4/GND digitální vstupy
7 Černý konektor
B svorky BMS sběrnice RS-485
11, 12, výstupní přepínací kontakt
8 Kontrolní signalizační panel MK2430/MK800 nebo multifunkční panel TM800
9
Sběrnice BMS zakončovacími odpory 120 Ω
*
Nevyužité svorky nepřipojovat
1 2
3
4
5
8
9
6 7
* *
8
ATICS-2-…-DIO
AN410 AN410
MK… MK…
.3
