0.8, kroucený pár, stíněný, jedna strana stínění připojená PE)
Připojení (ABMS, BBMS)
Typ připojení viz připojení "pružinové svorky X1"
Zakončovací odpor 120 (0,25 W), DIP přepínač
Adresa zařízení, BMS sběrnice externí/interní 1…99 (2)*
BCOM
Rozhraní/protokol Ethernet/BCOM
BCOM podsíť adres 1…99 (1)*
BCOM adresa zařízení 1…99 (2)*
Modbus TCP
Rozhraní/protokol Ethernet/Modbus TCP
Pracovní režim klient pro asociované PEM "zařízení třetích stran"
Pracovní režim server pro přístup procesu zpracování pro konktrolní příkazy Modbus
Modbus RTU
Rozhraní/protokol RS-485/Modbus RTU
Pracovní režim master
Přenosová rychlost 9,6…57,6 kBit/s
Délka kabelu 200 m
Připojení (AMB, BMB)
Typ připojení viz připojení "pružinové svorky X1"
Zakončovací odpor 120 (0,25 W), DIP přepínač
Podporované Modbus RTU slave adresy 2…247
PROFIBUS DP
Rozhraní/protokol RS-485 galvanicky odděleno/PROFIBUS DP
Pracovní režim slave
Přenosová rychlost autodetekce: 9,6/19,2/93,75/187,5/500 kBit/s, 1,5 MBit/s
Připojení devítipinový sub D
Adresa zařízení, PROFIBUS 1…125 (3)*
Připojení
Typ připojení zásuvné pružinové svorkovnice
Pružinové svorkovnice
Velikost vodiče AWG 24-12
Délka odizolování mm
Jednoduchý vodič/splétané lanko 0,2…2,5 mm²
Splétané lanko dutinkou, bez/ plastovým pouzdrem 0,25…2,5 mm²
Vícenásobný vodič, lanko TWIN dutinkou plastovým pouzdrem 0,5…1,5 mm²
Pružinové svorky X1
Velikost vodiče AWG 24-16
Délka odizolování mm
Jednoduchý vodič/splétané lanko 0,2…1,5 mm²
Splétané lanko dutinkou plastovým pouzdrem 0,25…1,5 mm²
Vícenásobný vodič TWIN dutinkou plastovým pouzdrem 0,25…0,75 mm²
Mechanické vlastnosti, klimatické podmínky, EMC
EMC 61326-1
Teplota okolí
při provozu -25…+55 °C
při přepravě -40…+85 °C
při dlouhodobém skladování -25…+70 °C
Klimatická třída podle IEC 60721:
Stacionární použití (IEC 60721-3-3) 3K5 (bez orosení nebo jinovatky)
Přeprava (IEC 60721-3-2) 2K3
Dlouhodobé skladování (IEC 60721-3-1) 1K4
Klasifikace mechanické odolnosti IEC 60721:
Stacionární použití (IEC 60721-3-3) 3M4
Přeprava (IEC 60721-3-2) 2M2
Dlouhodobé skladování (IEC 60721-3-1) 1M3
Všeobecná data
Pracovní režim trvalý provoz
Montáž chladící otvory musí být větrané vertikálně
Stupeň krytí vnitřních součástí/svorek (IEC 60529) IP30/IP20
Montáž DIN lištu IEC 60715
Uchycení pomocí šroubů M4
Typ pouzdra J460
Materiál pouzdra polykarbonát
Samozhášivost UL94V-0
Hmotnost 240 g
Vlastnosti verze "W" oproti standardní verzi
Klimatická třída podle IEC 60721:
Stacionární použití (IEC 60721-3-3) 3K5 (včetně orosení jinovatky)
Klasifikace mechanické odolnosti podle IEC 60721:
Stacionární použití (IEC 60721-3-3) 3M7
( tovární nastavení
.nnn.254, (169.254.1)*
Maska podsítě nnn.nnn (255.0.nnn, také dostupné přes: 192.nnn. 250 záznamů
Individuální popisy (pouze modul neomezený počet textů, každý 100 znacích
Počet datových bodů pro "zařízení třetích stran" Modbus TCP Modbus RTU 50
Množství
Počet záznamníků 30
Počet datových bodů záznam dat každém záznamníku 000
Počet záznamů historie událostí 000
Vizualizace
Počet stran 20
Velikost obrázku pozadí kBytů (zmenšit, pokud větší)
Datové body stránku zařízení nebo kanálů, 150 textových prvků
Rozhraní
Ethernet
Port RJ-45
Přenosová rychlost 10/100 MBit/s, autodetekce
DHCP zapnutý/vypnutý (zapnutý)*
toff (DHCP) 5…60 (30 s)*
IP adresy nnn.3
COMTRAXX®
COM465DP

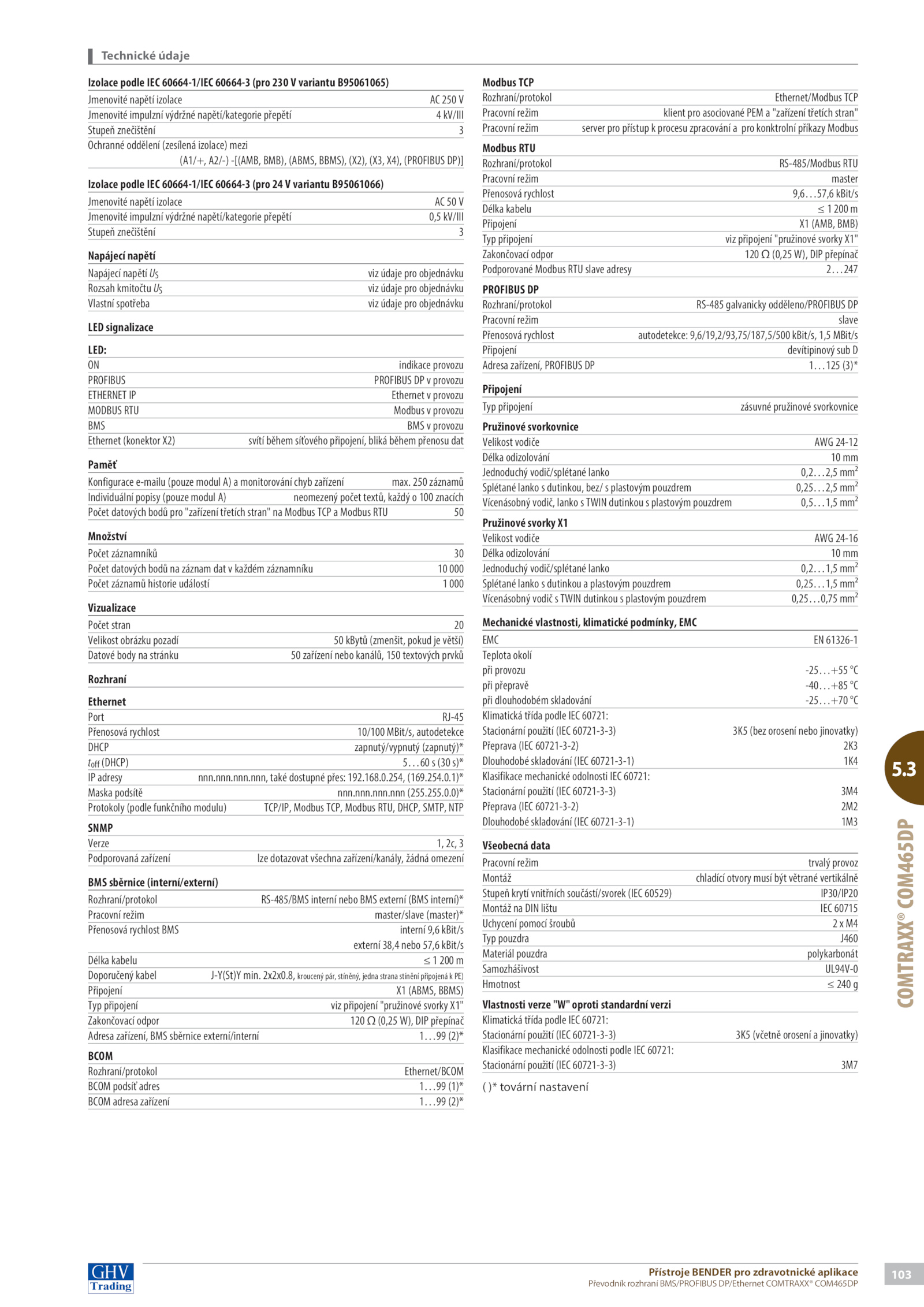

Technické údaje
Izolace podle IEC 60664-1/IEC 60664-3 (pro 230 variantu B95061065)
Jmenovité napětí izolace 250 V
Jmenovité impulzní výdržné napětí/kategorie přepětí kV/III
Stupeň znečištění 3
Ochranné oddělení (zesílená izolace) mezi
(A1/+, A2/-) -[(AMB, BMB), (ABMS, BBMS), (X2), (X3, X4), (PROFIBUS DP)]
Izolace podle IEC 60664-1/IEC 60664-3 (pro variantu B95061066)
Jmenovité napětí izolace V
Jmenovité impulzní výdržné napětí/kategorie přepětí 0,5 kV/III
Stupeň znečištění 3
Napájecí napětí
Napájecí napětí viz údaje pro objednávku
Rozsah kmitočtu viz údaje pro objednávku
Vlastní spotřeba viz údaje pro objednávku
LED signalizace
LED:
ON indikace provozu
PROFIBUS PROFIBUS provozu
ETHERNET Ethernet provozu
MODBUS RTU Modbus provozu
BMS BMS provozu
Ethernet (konektor X2) svítí během síťového připojení, bliká během přenosu dat
Paměť
Konfigurace e-mailu (pouze modul monitorování chyb zařízení max.0)*
Protokoly (podle funkčního modulu) TCP/IP, Modbus TCP, Modbus RTU, DHCP, SMTP, NTP
SNMP
Verze 2c, 3
Podporovaná zařízení lze dotazovat všechna zařízení/kanály, žádná omezení
BMS sběrnice (interní/externí)
Rozhraní/protokol RS-485/BMS interní nebo BMS externí (BMS interní)*
Pracovní režim master/slave (master)*
Přenosová rychlost BMS interní 9,6 kBit/s
externí 38,4 nebo 57,6 kBit/s
Délka kabelu 200 m
Doporučený kabel J-Y(St)Y min. 2x2x0.0.nnn.103
Přístroje BENDER pro zdravotnické aplikace
Převodník rozhraní BMS/PROFIBUS DP/Ethernet COMTRAXX® COM465DP
5.168.nnn.255
