Poznámky redaktora
Svorka pro montáž pomocí šroubů B98060008
Příslušenství
Rozměry mm)
.
AC
70…300V, 15…460 IR426-D47 B71016307
1)
Absolutní hodnoty
Údaje pro objednávku
Technické údaje
Izolace podle IEC 60664-1/IEC 60664-3
Jmenovité napětí izolace 250V
Jmepnovité impulzní výdržné napětí kV/3
Ochranné oddělení (zesílená izolace) mezi (A1, A2) (L1, L2, KE, T/R) -(11, 12, 14) (21, 22, 24)
Test dielektrika podle IEC 61010-1 2,21 kV
Napájecí napětí
Napájecí napětí AC/DC 70…300 V
Napájecí napětí DC, 15…460 Hz
Vlastní spotřeba VA
Parametry monitorované sítě
Jmenovité napětí sítě AC/DC 0…132 V
Kmitočtový rozsah DC, 42…62 Hz
Hodnoty reakce
Hodnota reakce Ran (Alarm 10…200 (50 kΩ)*
Hodnota reakce Ran (Alarm 10…200 (50 kΩ)*
Relativní nejistota ±15 %
Hystereze +25 %
Měřicí obvod
Měřicí napětí ±12 V
Měřic proud (při 100 μA
Vnitřní odpor 120 kΩ
Impedance při 117 kΩ
Přípustné externí napětí Ufg 132 V
Rozptylová kapacita sítě μF
Zobrazení, paměť
LC displej multifunkční, nepodsvícený
Rozsah zobrazení, měřicí rozsah kΩ…1 MΩ
Nejistota kΩ…5 kΩ/5 kΩ…1 MΩ) ±1,0 kΩ/±15 %
Heslo off/0…999 (off, 1)*
Paměť chyb, Alarm relé on/off (off)*
Vstupy/výstupy
Tlačítko Test/Reset N/O kontakt
Délka kabelu m
Spínací obvody
Spínací prvky dvě relé přepínacím kontaktem
Pracovní režim N/C nebo N/O (N/O)*
Doba elektrické životnosti, počet cyklů 000
Spínací parametry podle IEC 60947-5-1
Kategorie užití AC-13 AC-14 DC-12 DC-12 DC-12
Jmenovité spínací napětí 230 230 110 220 V
Jmenovitý spínací proud 0,2 0,1 A
Minimální zátěž kontaktu při AC/DC 10V
Mechanické vlastnosti, klimatické podmínky, EMC
EMC IEC 61326-2-4
Pracovní teplota okolí -25…+55 °C
Klimatická třída podle IEC 60721:
Statické použití (IEC 60721-3-3) 3K5 (bez orosení nebo jinovatky)
Přeprava (IEC 69721-3-2) 2K3 (bez orosení nebo jinovatky)
Dlouhodobé skladování (IEC 60721-3-1) 1K4 (bez orosení nebo jinovatky)
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M4
Přeprava (IEC 60721-3-2) 2M2
Dlouhodobé skladování (IEC 60721-3-1) 1M3
Připojení
Typ připojení pružinové svorky
Vlastnosti připojení:
Jednoduchý vodič 0,2…2,5 mm² (AWG 24…14)
Splétané lanko bez dutinky 0,2…2,5 mm² (AWG 24…14)
Splétané lanko dutinkou 0,2…1,5 mm² (AWG 24…16)
Délka odizolování vodiče mm
Otevírací síla pro svorky N
Průměr otvoru svorky 2,1 mm
Všeobecná data
Pracovní režim trvalý provoz
Montáž jakékoli pozici
Stupeň krytí vnitřních součástí podle DIN 60529 IP30
Stupeň krytí svorek podle DIN 60529 IP20
Materiál pouzdra polykarbonát
SamozhášitelnostUL94V-0
Montáž pomocí šroubů M4
Rychlá montáž DIN lištu IEC 60715
Hmotnost 150 g
( tovární nastavení
Popis Obj. č. č.1
28 Přístroje Bender pro zdravotnické aplikace

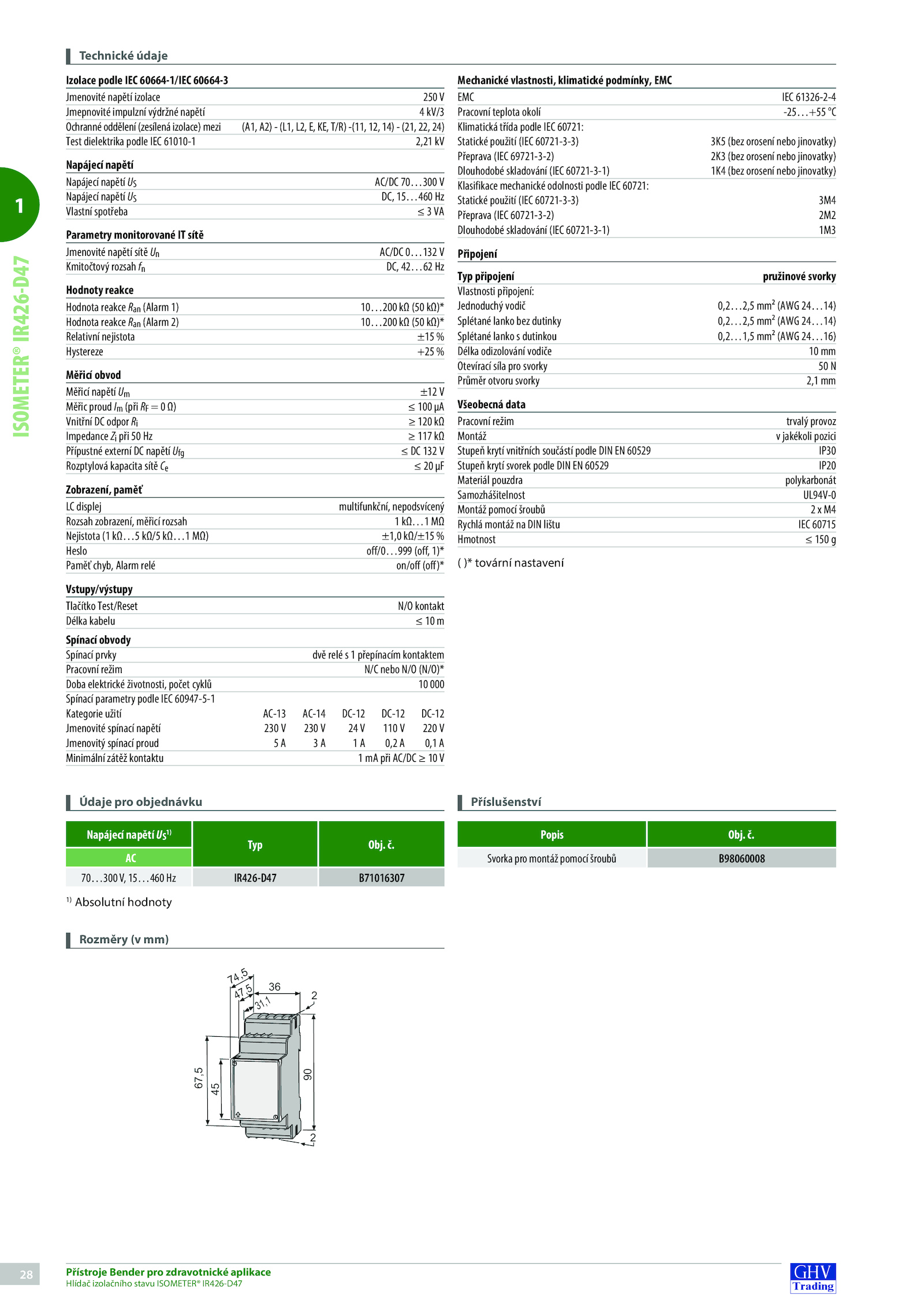

Hlídač izolačního stavu ISOMETER® IR426-D47
ISOMETER®
IR426-D47
Napájecí napětí US
1)
Typ Obj
