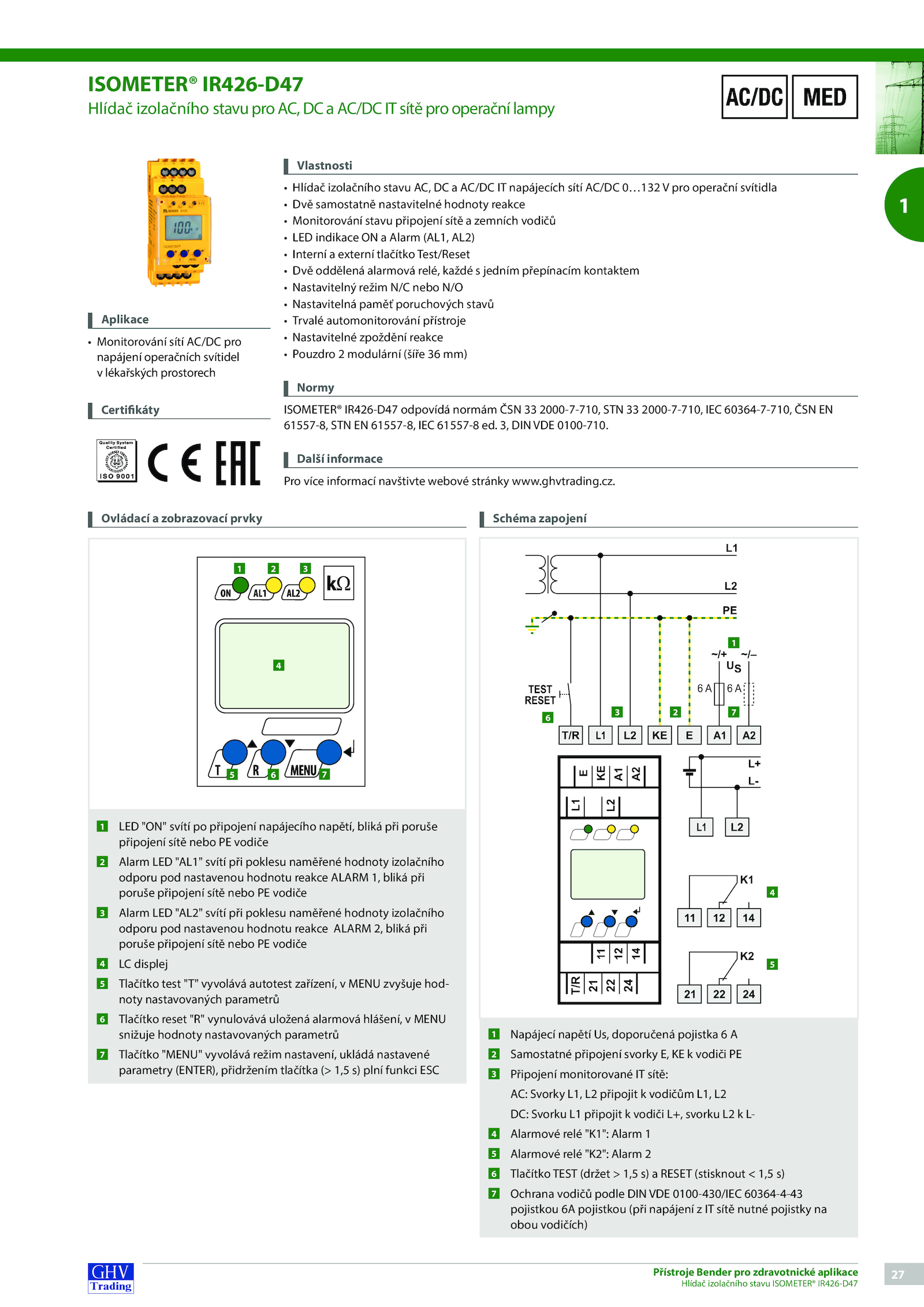

DIN VDE 0100-710.1 27 Přístroje Bender pro zdravotnické aplikace Hlídač izolačního stavu ISOMETER® IR426-D47 ISOMETER® IR426-D47 Hlídač izolačního stavu pro AC, AC/DC sítě pro operační lampy Vlastnosti • Hlídač izolačního stavu AC, AC/DC napájecích sítí AC/DC 0…132 pro operační svítidla • Dvě samostatně nastavitelné hodnoty reakce • Monitorování stavu připojení sítě zemních vodičů • LED indikace Alarm (AL1, AL2) • Interní externí tlačítko Test/Reset • Dvě oddělená alarmová relé, každé jedním přepínacím kontaktem • Nastavitelný režim N/C nebo N/O • Nastavitelná paměť poruchových stavů • Trvalé automonitorování přístroje • Nastavitelné zpoždění reakce • Pouzdro modulární (šíře mm) Normy ISOMETER® IR426-D47 odpovídá normám ČSN 2000-7-710, STN 2000-7-710, IEC 60364-7-710, ČSN EN 61557-8, STN 61557-8, IEC 61557-8 ed. Aplikace • Monitorování sítí AC/DC pro napájení operačních svítidel v lékařských prostorech Certifikáty Ovládací zobrazovací prvky 1 LED "ON" svítí připojení napájecího napětí, bliká při poruše připojení sítě nebo vodiče 2 Alarm LED "AL1" svítí při poklesu naměřené hodnoty izolačního odporu pod nastavenou hodnotu reakce ALARM bliká při poruše připojení sítě nebo vodiče 3 Alarm LED "AL2" svítí při poklesu naměřené hodnoty izolačního odporu pod nastavenou hodnotu reakce ALARM bliká při poruše připojení sítě nebo vodiče 4 displej 5 Tlačítko test "T" vyvolává autotest zařízení, MENU zvyšuje hod- noty nastavovaných parametrů 6 Tlačítko reset "R" vynulovává uložená alarmová hlášení, MENU snižuje hodnoty nastavovaných parametrů 7 Tlačítko "MENU" vyvolává režim nastavení, ukládá nastavené parametry (ENTER), přidržením tlačítka 1,5 plní funkci ESC 1 3 4 5 7 Schéma zapojení 1 Napájecí napětí Us, doporučená pojistka A 2 Samostatné připojení svorky vodiči PE 3 Připojení monitorované sítě: AC: Svorky L1, připojit vodičům L1, L2 DC: Svorku připojit vodiči L+, svorku L- 4 Alarmové relé "K1": Alarm 1 5 Alarmové relé "K2": Alarm 2 6 Tlačítko TEST (držet 1,5 RESET (stisknout 1,5 s) 7 Ochrana vodičů podle DIN VDE 0100-430/IEC 60364-4-43 pojistkou pojistkou (při napájení sítě nutné pojistky na obou vodičích) 1 4 5 2 7 3 6 .cz.ghvtrading. Další informace Pro více informací navštivte webové stránky www
