č.
Pro montáž zdi, stěny nebo panelu LCD, LED
16/1 MK800-11 B95100100
– MK800-12 B95100101
Pro montáž povrch LCD, LED
16/1 MK800A-11 B95100102
– MK800A-12 B95100103
Pro montáž povrch, dvířky LCD, LED
16/1 MK800AF-11 B95100104
– MK800AF-12 B95100105
Pro montáž panelu,
bez instalační krabice
LCD, LED
16/1 MK800E-11 B95100106
– MK800E-12 B95100107
Pro montáž povrch LED
16/1 DI400-11 B95100113
– DI400-12 B95100114
Údaje pro objednávku
COMTRAXX®
MK800
Ovládací zobrazovací prvky
1
Čtyřřádkový LCD pro zobrazení hlášení nastavení
2
LED "NORMAL" (zelená) svítí, pokud není systému porucha
3
LED "WARNING" (oranžová) svítí při hlášení varování
4
LED "ALARM" svítí při alarmovém hlášení
5
Tlačítko "TEST" spouští testy připojených přiřazených zařízení
6 Tlačítko ztišení akustické signalizace/ESC menu přístroje
7
Tlačítko rolování pro pohyb hlášeních/pohyb nahoru menu
8
Tlačítko doplňujících informací/pohyb dolů menu
9
Tlačítko "MENU" spouští menu, potvrzuje volbu
1
2 4
5 9

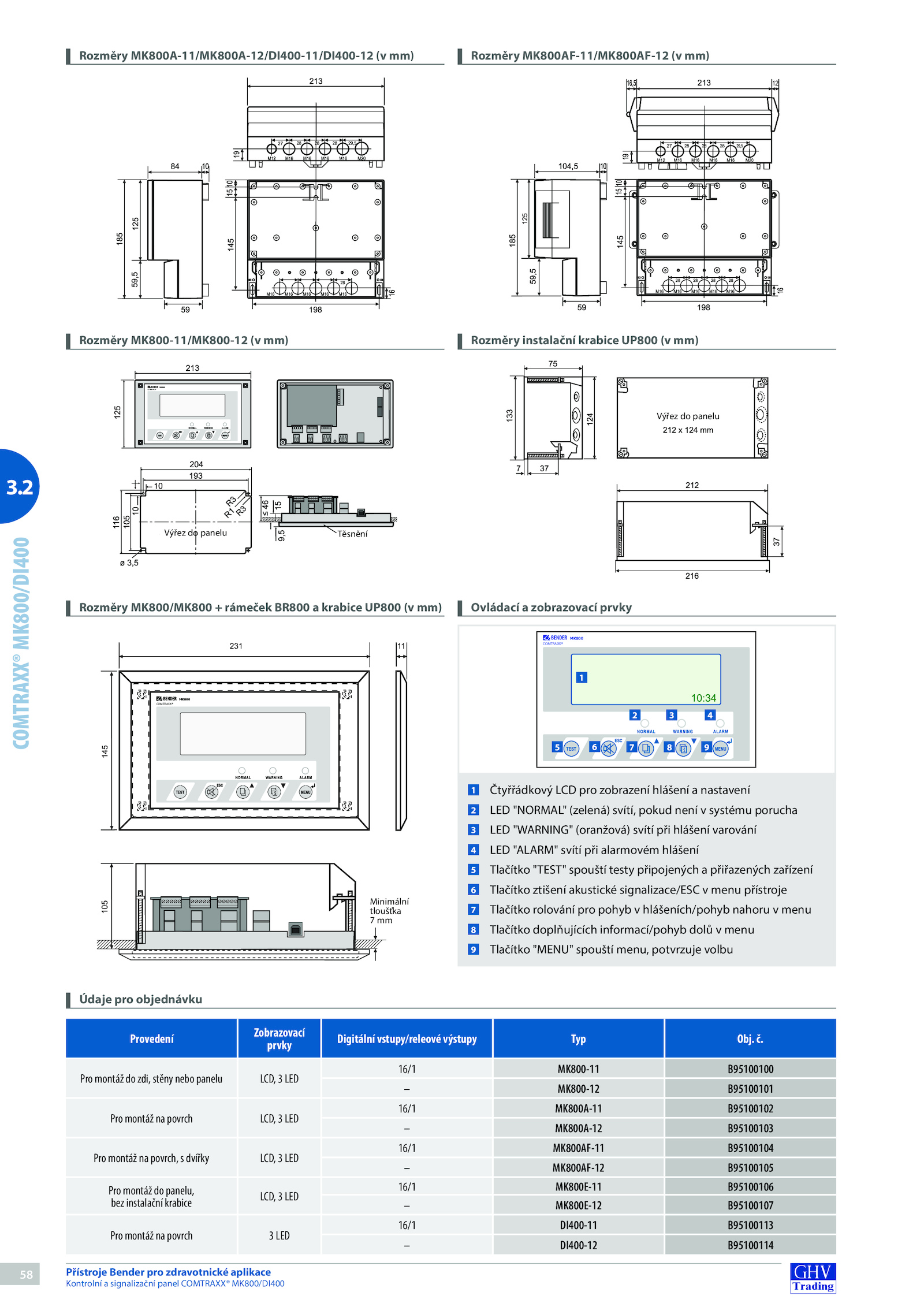

Rozměry MK800/MK800 rámeček BR800 krabice UP800 mm)
Rozměry MK800AF-11/MK800AF-12 mm)
Rozměry MK800-11/MK800-12 mm) Rozměry instalační krabice UP800 mm)
Výřez panelu Těsnění
Výřez panelu
Minimální
tloušťka
7 mm
.3.2
58 Přístroje Bender pro zdravotnické aplikace
Kontrolní signalizační panel COMTRAXX® MK800/DI400
COMTRAXX®
MK800/DI400
Rozměry MK800A-11/MK800A-12/DI400-11/DI400-12 mm)
COMTRAXX®
MK800
COMTRAXX®
MK800
Provedení
Zobrazovací
prvky
Digitální vstupy/releové výstupy Typ Obj
