Poznámky redaktora
0 nebo vyšší
Délka kabelu při napájení MK800 AN450/AN410
0,28 mm² m/150 m
0,5 mm² m/300 m
0,75 mm² 150 m/500 m
1,5 mm² 250 m/1 000 m
2,5 mm² 400 m/1 600 m
Barvy
MK800
Fólie RAL 7035 (light grey) RAL 7040 (basalt grey)
Značení RAL 5005 (signal blue)
Přední rámeček RAL 7035 (light grey)
DI400
Fólie RAL 7035 (light grey)/RAL 7012 (basalt grey)
Tlačítka RAL 5002 (ultramarine blue), písmo RAL 7035 (light grey)
Přední rámeček RAL 7035 (light grey)
Spínací prvky (pouze MK800-11/DI400-11)
Počet jedno relé jedním přepínacím kontaktem
Funkce nastavitelná
Pracovní režim N/C nebo N/O (nastavitelný)
Doba elektrické životnosti, počet cyklů 000
Spínací parametry podle IEC 60947-5-1:
Kategorie užití AC-13 AC-14 DC-12
Jmenovité spínací napětí V
Jmenovitý spínací proud A
Minimální zátěž kontaktu při AC/DC V
Mechanické vlastnosti, klimatické podmínky, EMC
EMC imunita podle 61000-6-2
EMC emise podle 61000-6-3
Teplota okolí:
při provozu -5…+55 °C
při přepravě -25…+70 °C
při dlouhodobém skladování -25…+55 °C
Klimatická třída podle IEC 60721:
Statické použití (IEC 60721-3-3) 3K5 (bez orosení nebo jinovatky)
Přeprava (IEC 60721-3-2) 2K3
Dlouhodobé skladování (IEC 60721-3-1) 1K4
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M4
Přeprava (IEC 60721-3-2) 2M2
Dlouhodobé skladování (IEC 60721-3-1) 1M3
Rozdíly odolné verze "W" oproti standardnímu provedení
Klimatická třída podle IEC 60721:
Statické použití (IEC 60721-3-3) 3K5 (včetně orosení nebo jinovatky)
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M7
Připojení
Připojení zásuvné šroubové svorky
Průřezy vodičů (napájení, BMS sběrnice):
Jednoduchý vodič/splétané lanko/AWG 0,2…2,5/0,2…2,5 mm2
/AWG 24-12
Splétané lanko dutinkou bez izolace/s izolací 0,25…2,5/0,25…2,5 mm2
Průřezy vodičů (vstupy):
Jednoduchý vodič/splétané lanko/AWG 0,08…1,5/0,08…1,5 mm2
/AWG 28-16
Splétané lanko dutinkou bez izolace/s izolací 0,25…1,5/0,25…0,5 mm2
Délka odizolování vodiče mm
Utahovací moment 0,5…0,6 Nm
Všeobecná data
Pracovní režim trvalý provoz
Montáž podle orientace displeje
Stupeň krytí vnitřních komponent/svorek (DIN 60529) IP50/IP20
Samozhášitelnost UL94 V-0
Hmotnost:
MK800 950 g
MK800A/DI400 880 g
MK800AF 150. 0,8
Zakončovací odpor 120 (0,25 W), DIP přepínač
Adresa zařízení, BMS sběrnice externí/interní 1…150/1…99
Tovární nastavení adresy zařízení (master)/1 (master)
Nastavení
Rozhraní RS-485 nebo USB (V2. č.2
59
Přístroje Bender pro zdravotnické aplikace

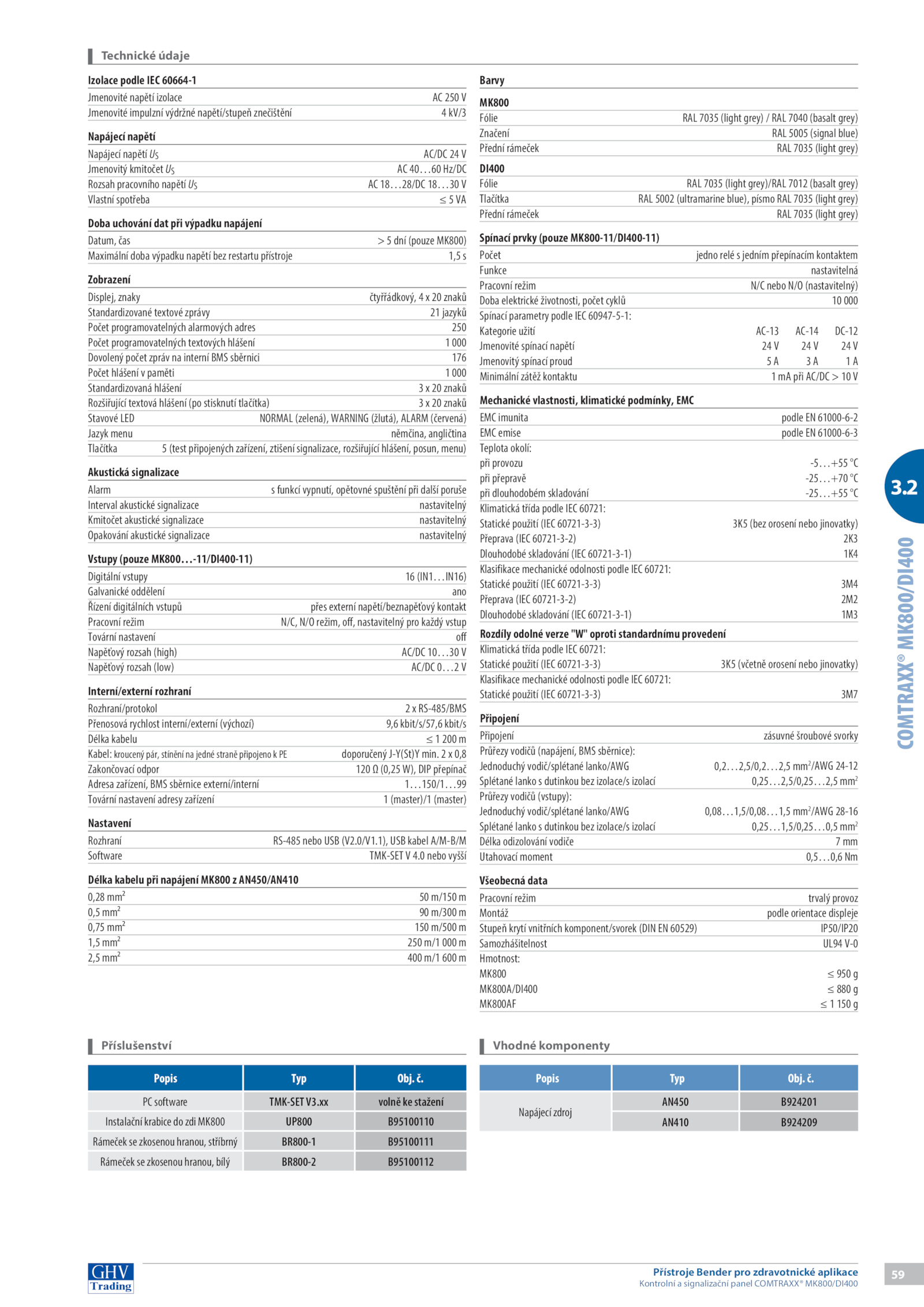

Kontrolní signalizační panel COMTRAXX® MK800/DI400
COMTRAXX®
MK800/DI400
Popis Typ Obj.
PC software TMK-SETV3.3.
Napájecí zdroj
AN450 B924201
AN410 B924209
Technické údaje
Izolace podle IEC 60664-1
Jmenovité napětí izolace 250 V
Jmenovité impulzní výdržné napětí/stupeň znečištění kV/3
Napájecí napětí
Napájecí napětí AC/DC V
Jmenovitý kmitočet 40…60 Hz/DC
Rozsah pracovního napětí 18…28/DC 18…30 V
Vlastní spotřeba VA
Doba uchování dat při výpadku napájení
Datum, čas dní (pouze MK800)
Maximální doba výpadku napětí bez restartu přístroje 1,5 s
Zobrazení
Displej, znaky čtyřřádkový, znaků
Standardizované textové zprávy jazyků
Počet programovatelných alarmových adres 250
Počet programovatelných textových hlášení 000
Dovolený počet zpráv interní BMS sběrnici 176
Počet hlášení paměti 000
Standardizovaná hlášení znaků
Rozšiřující textová hlášení (po stisknutí tlačítka) znaků
Stavové LED NORMAL (zelená), WARNING (žlutá), ALARM (červená)
Jazyk menu němčina, angličtina
Tlačítka (test připojených zařízení, ztišení signalizace, rozšiřující hlášení, posun, menu)
Akustická signalizace
Alarm funkcí vypnutí, opětovné spuštění při další poruše
Interval akustické signalizace nastavitelný
Kmitočet akustické signalizace nastavitelný
Opakování akustické signalizace nastavitelný
Vstupy (pouze MK800…-11/DI400-11)
Digitální vstupy (IN1…IN16)
Galvanické oddělení ano
Řízení digitálních vstupů přes externí napětí/beznapěťový kontakt
Pracovní režim N/C, N/O režim, off, nastavitelný pro každý vstup
Tovární nastavení off
Napěťový rozsah (high) AC/DC 10…30 V
Napěťový rozsah (low) AC/DC 0…2 V
Interní/externí rozhraní
Rozhraní/protokol RS-485/BMS
Přenosová rychlost interní/externí (výchozí) 9,6 kbit/s/57,6 kbit/s
Délka kabelu 200 m
Kabel: kroucený pár, stínění jedné straně připojeno doporučený J-Y(St)Y min.1), USB kabel A/M-B/M
Software TMK-SET 4.xx volně stažení
Instalační krabice zdi MK800 UP800 B95100110
Rámeček zkosenou hranou, stříbrný BR800-1 B95100111
Rámeček zkosenou hranou, bílý BR800-2 B95100112
Příslušenství Vhodné komponenty
Popis Typ Obj. č.0/V1
