Jednofázové oddělovací transformátory ES710/…-1
5. Při vyšší teplotě okolí bude výkon transformátoru nižší.
.1
ES710/…-1
Technické údaje

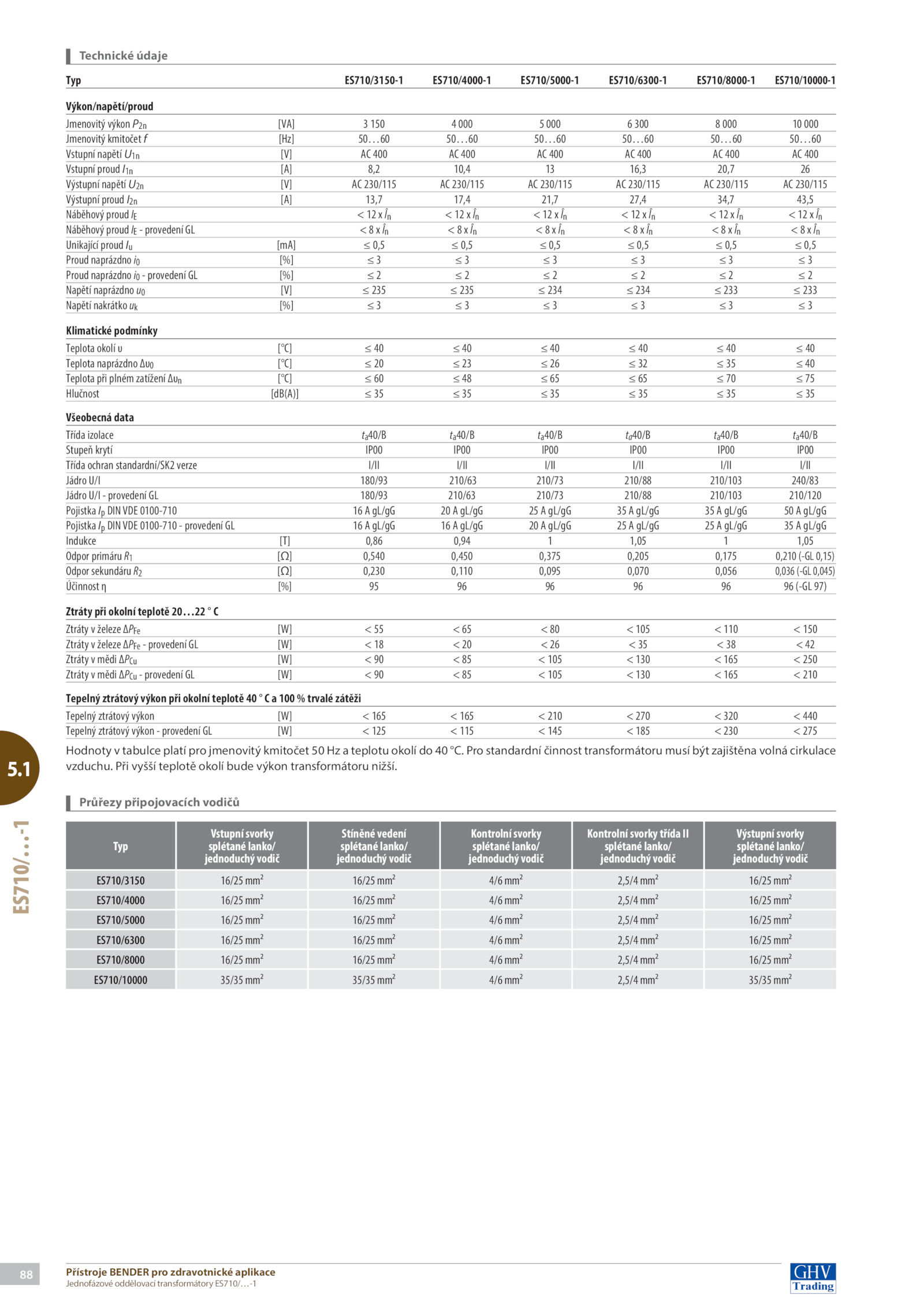

Typ ES710/3150-1 ES710/4000-1 ES710/5000-1 ES710/6300-1 ES710/8000-1 ES710/10000-1
Výkon/napětí/proud
Jmenovitý výkon P2n [VA] 150 000 000 300 000 000
Jmenovitý kmitočet [Hz] 50…60 50…60 50…60 50…60 50…60 50…60
Vstupní napětí U1n [V] 400 400 400 400 400 400
Vstupní proud I1n [A] 8,2 10,4 16,3 20,7 26
Výstupní napětí U2n [V] 230/115 230/115 230/115 230/115 230/115 230/115
Výstupní proud I2n [A] 13,7 17,4 21,7 27,4 34,7 43,5
Náběhový proud IE În
Náběhový proud provedení GL În
Unikající proud [mA] 0,5 0,5 0,5 0,5 0,5 0,5
Proud naprázdno [%] 3
Proud naprázdno provedení [%] 2
Napětí naprázdno [V] 235 235 234 234 233 233
Napětí nakrátko [%] 3
Klimatické podmínky
Teplota okolí [°C] 40
Teplota naprázdno Δυ0 [°C] 40
Teplota při plném zatížení Δυn [°C] 75
Hlučnost [dB(A)] 35
Všeobecná data
Třída izolace ta40/B ta40/B ta40/B ta40/B ta40/B ta40/B
Stupeň krytí IP00 IP00 IP00 IP00 IP00 IP00
Třída ochran standardní/SK2 verze I/II I/II I/II I/II I/II I/II
Jádro U/I 180/93 210/63 210/73 210/88 210/103 240/83
Jádro U/I provedení GL 180/93 210/63 210/73 210/88 210/103 210/120
Pojistka DINVDE 0100-710 gL/gG gL/gG gL/gG gL/gG gL/gG gL/gG
Pojistka DINVDE 0100-710 provedení GL gL/gG gL/gG gL/gG gL/gG gL/gG gL/gG
Indukce [T] 0,86 0,94 1,05 1,05
Odpor primáru [Ω] 0,540 0,450 0,375 0,205 0,175 0,210 (-GL 0,15)
Odpor sekundáru [Ω] 0,230 0,110 0,095 0,070 0,056 0,036 (-GL 0,045)
Účinnost [%] (-GL 97)
Ztráty při okolní teplotě 20…22 C
Ztráty železe ΔPFe [W] 105 110 150
Ztráty železe ΔPFe provedení [W] 42
Ztráty mědi ΔPCu [W] 105 130 165 250
Ztráty mědi ΔPCu provedení [W] 105 130 165 210
Tepelný ztrátový výkon při okolní teplotě 100 trvalé zátěži
Tepelný ztrátový výkon [W] 165 165 210 270 320 440
Tepelný ztrátový výkon provedení [W] 125 115 145 185 230 275
Průřezy připojovacích vodičů
Typ
Vstupní svorky
splétané lanko/
jednoduchý vodič
Stíněné vedení
splétané lanko/
jednoduchý vodič
Kontrolní svorky
splétané lanko/
jednoduchý vodič
Kontrolní svorky třída II
splétané lanko/
jednoduchý vodič
Výstupní svorky
splétané lanko/
jednoduchý vodič
ES710/3150 16/25 mm² 16/25 mm² 4/6 mm² 2,5/4 mm² 16/25 mm²
ES710/4000 16/25 mm² 16/25 mm² 4/6 mm² 2,5/4 mm² 16/25 mm²
ES710/5000 16/25 mm² 16/25 mm² 4/6 mm² 2,5/4 mm² 16/25 mm²
ES710/6300 16/25 mm² 16/25 mm² 4/6 mm² 2,5/4 mm² 16/25 mm²
ES710/8000 16/25 mm² 16/25 mm² 4/6 mm² 2,5/4 mm² 16/25 mm²
ES710/10000 35/35 mm² 35/35 mm² 4/6 mm² 2,5/4 mm² 35/35 mm²
Hodnoty tabulce platí pro jmenovitý kmitočet teplotu okolí °C. Pro standardní činnost transformátoru musí být zajištěna volná cirkulace
vzduchu
