Popis schématu
Značka Popis
Q jistič
RCM monitorovací relé
TEST testovací tlačítko relé
RESET místní resetovací tlačítko
EXT.
Typ Objednací
kód
Popis Počet
modulů
Hmotnost
[kg]
Balení
[ks]
5SV8001-6KK 5SV8001-6KK digitální, nastavení IΔn tΔn 0,269 1
Schéma
Schéma zapojení napěťovou spouští Schéma zapojení podpěťovou spouští
FA
U
RCM
1 3
ALARM
6
4 8
RESET
9
10 11
EXT.
Druhá LED signalizuje dosažení poměrné nižší
nastavenéhodnoty:
LED svítí žlutě signalizace dosažení nastavené
hodnoty.

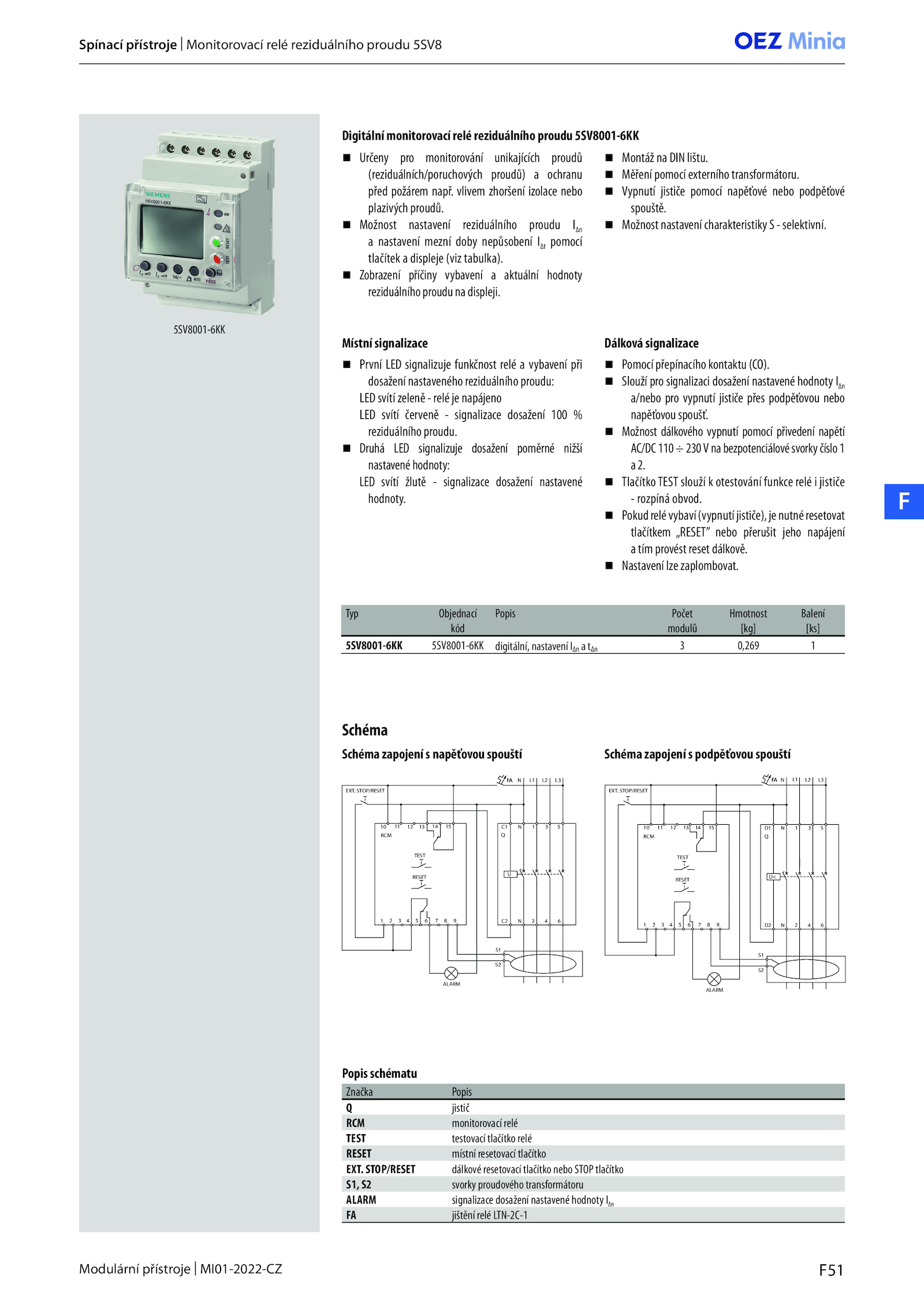

Digitální monitorovací relé reziduálního proudu 5SV8001-6KK
Místní signalizace Dálková signalizace
Určeny pro monitorování unikajících proudů
(reziduálních/poruchových proudů) ochranu
před požárem např. vlivem zhoršení izolace nebo
plazivých proudů.
Možnost nastavení charakteristiky selektivní.
Měření pomocí externího transformátoru.
Zobrazení příčiny vybavení aktuální hodnoty
reziduálního proudu displeji.
TlačítkoTEST slouží otestování funkce relé jističe
- rozpíná obvod.
Slouží pro signalizaci dosažení nastavené hodnoty IΔn
a/nebo pro vypnutí jističe přes podpěťovou nebo
napěťovouspoušť.
Pokudrelévybaví(vypnutíjističe),jenutnéresetovat
tlačítkem „RESET” nebo přerušit jeho napájení
a tím provést reset dálkově.F51
Modulární přístroje MI01-2022-CZ
F
Spínací přístroje Monitorovací relé reziduálního proudu 5SV8
První LED signalizuje funkčnost relé vybavení při
dosažení nastaveného reziduálního proudu:
LED svítí zeleně relé napájeno
LED svítí červeně signalizace dosažení 100 %
reziduálního proudu.
Možnost dálkového vypnutí pomocí přivedení napětí
AC/DC110÷230Vnabezpotenciálovésvorkyčíslo1
a2.
Pomocí přepínacího kontaktu (CO).
Možnost nastavení reziduálního proudu IΔn
a nastavení mezní doby nepůsobení IΔt pomocí
tlačítek displeje (viz tabulka). STOP/RESET dálkové resetovací tlačítko nebo STOP tlačítko
S1, svorky proudového transformátoru
ALARM signalizace dosažení nastavené hodnoty IΔn
FA jištění relé LTN-2C-1
5SV8001-6KK
.
Nastavení lze zaplombovat.
Montáž DIN lištu. STOP/RESET
15
TEST
13
12 14
S2
S1
2
N
C1
4 6
1
C2
Q
N 5
L1
N L3
6
4
2
1 5
N
N
Q
D2
D1
12 15
3
TEST
RESET
N L3
EXT.
Vypnutí jističe pomocí napěťové nebo podpěťové
spouště
