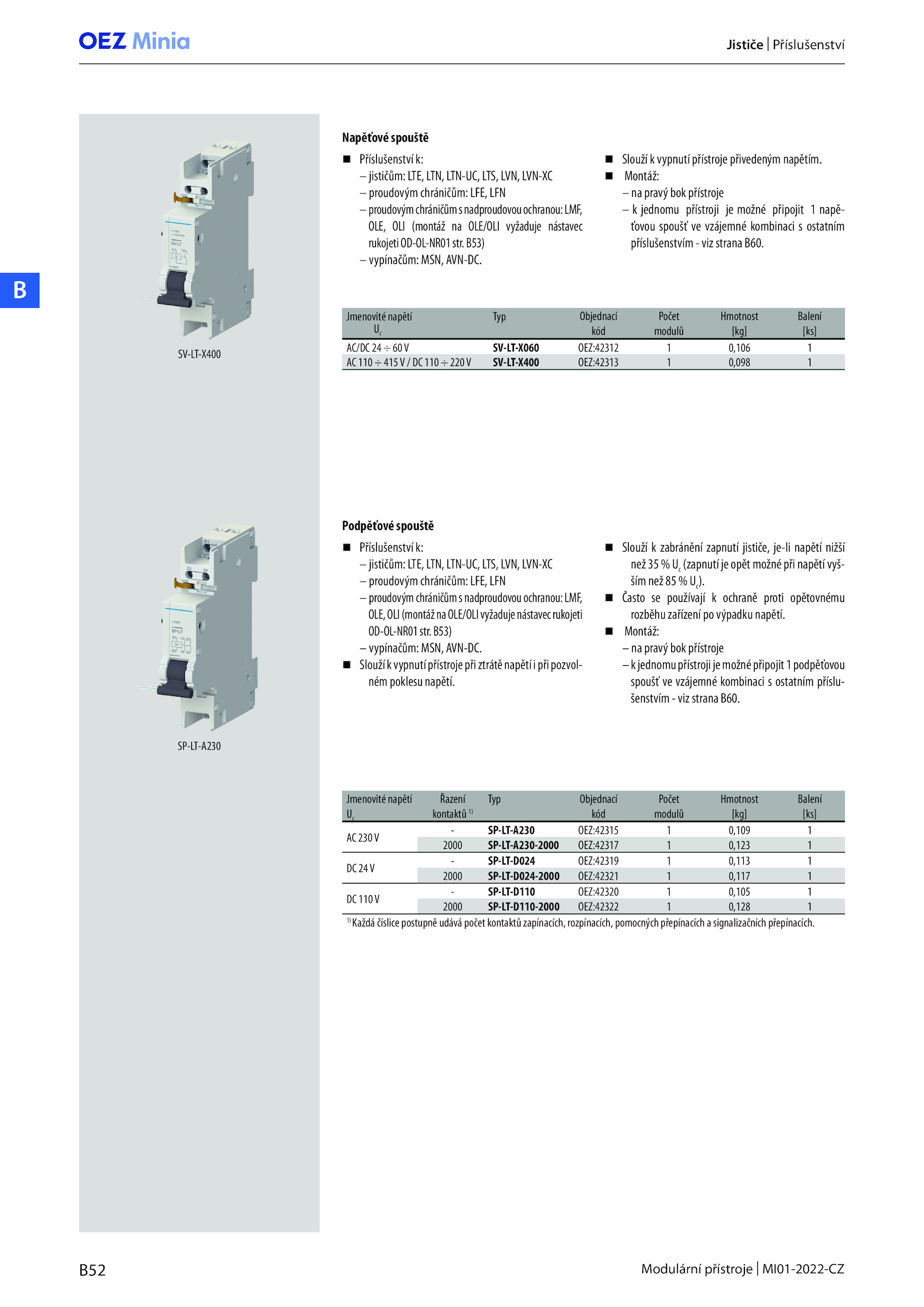

Modulární přístroje MI01-2022-CZ
Jističe Příslušenství
Příslušenství k:
– jističům: LTE, LTN, LTN-UC, LTS, LVN, LVN-XC
– proudovým chráničům: LFE, LFN
–proudovýmchráničůmsnadproudovouochranou:LMF,
OLE, OLI (montáž OLE/OLI vyžaduje nástavec
rukojetiOD-OL-NR01str.
SV-LT-X400
SP-LT-A230
.
Slouží vypnutí přístroje přivedeným napětím.
Montáž:
– pravý bok přístroje
– jednomu přístroji možné připojit napě-
ťovou spoušť vzájemné kombinaci ostatním
příslušenstvím viz strana B60.
Příslušenství k:
– jističům: LTE, LTN, LTN-UC, LTS, LVN, LVN-XC
– proudovým chráničům: LFE, LFN
– proudovýmchráničůmsnadproudovouochranou:LMF,
OLE,OLI(montážnaOLE/OLIvyžadujenástavecrukojeti
OD-OL-NR01str.B53)
– vypínačům: MSN, AVN-DC.
Napěťové spouště
Podpěťové spouště
Jmenovité napětí Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
Uc
AC/DC 60V SV-LT-X060 OEZ:42312 0,106 1
AC 110 415V 110 220V SV-LT-X400 OEZ:42313 0,098 1
Jmenovité napětí
Uc
Řazení
kontaktů 1)
Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
AC 230V
- SP-LT-A230 OEZ:42315 0,109 1
2000 SP-LT-A230-2000 OEZ:42317 0,123 1
DC 24V
- SP-LT-D024 OEZ:42319 0,113 1
2000 SP-LT-D024-2000 OEZ:42321 0,117 1
DC 110V
- SP-LT-D110 OEZ:42320 0,105 1
2000 SP-LT-D110-2000 OEZ:42322 0,128 1
1)
Každá číslice postupně udává počet kontaktů zapínacích, rozpínacích, pomocných přepínacích signalizačních přepínacích.B53)
– vypínačům: MSN, AVN-DC.
Slouží zabránění zapnutí jističe, je-li napětí nižší
než (zapnutí opět možné při napětí vyš-
ším než Uc).
Sloužíkvypnutípřístrojepřiztrátěnapětíipřipozvol-
ném poklesu napětí.
Montáž:
– pravý bok přístroje
–kjednomupřístrojijemožnépřipojit1podpěťovou
spoušť vzájemné kombinaci ostatním příslu-
šenstvím viz strana B60.
Často používají ochraně proti opětovnému
rozběhu zařízení výpadku napětí
