předřazená pojistka gG/gL paralelní zapojení (T) 315 315 A
sériové zapojení (V) 125 125 A
Krytí připojenými vodiči IP20 IP20
Montáž DIN lišty podle ČSN 60715 typ 35
Připojení
Vodič tuhý (plný, slaněný) 2,5 mm2
2,5 mm2
Vodič ohebný 2,5 mm2
2,5 mm2
Dotahovací moment 4,5 4,5 Nm
Přívod seshora nebo zespodu ano ano
Optická signalizace
Funkční stav barva zelená barva zelená
Nefunkční stav barva červená barva červená
Dálková signalizace
Řazení kontaktů1)
001 001
Max. výbojový proud (8/20 μs) Imax L-N pól
L-PEN pól -
N-PE -
Jmenovitý kmitočet 50/60 50/60 Hz
Napěťová ochranná hladina L-N 1,5 kV
L-PEN/L-PE 1,5 2,2 kV
N-PE 1,5 kV
Klasifikace přepěťových ochran podle ČSN 61643-11 typ typ typ typ 2
podle IEC 61643-11 třída třída třída třída II
Doba odezvy L-N ns
L-PEN -
N-PE 100 ns
Zhášecí následný proud Ifi L-N 264V
L-PEN 264V -
N-PE 0,1 kA
Jmenovitý zkratový proud ISCCR kA
Max.E8
E
Modulární přístroje MI01-2022-CZ

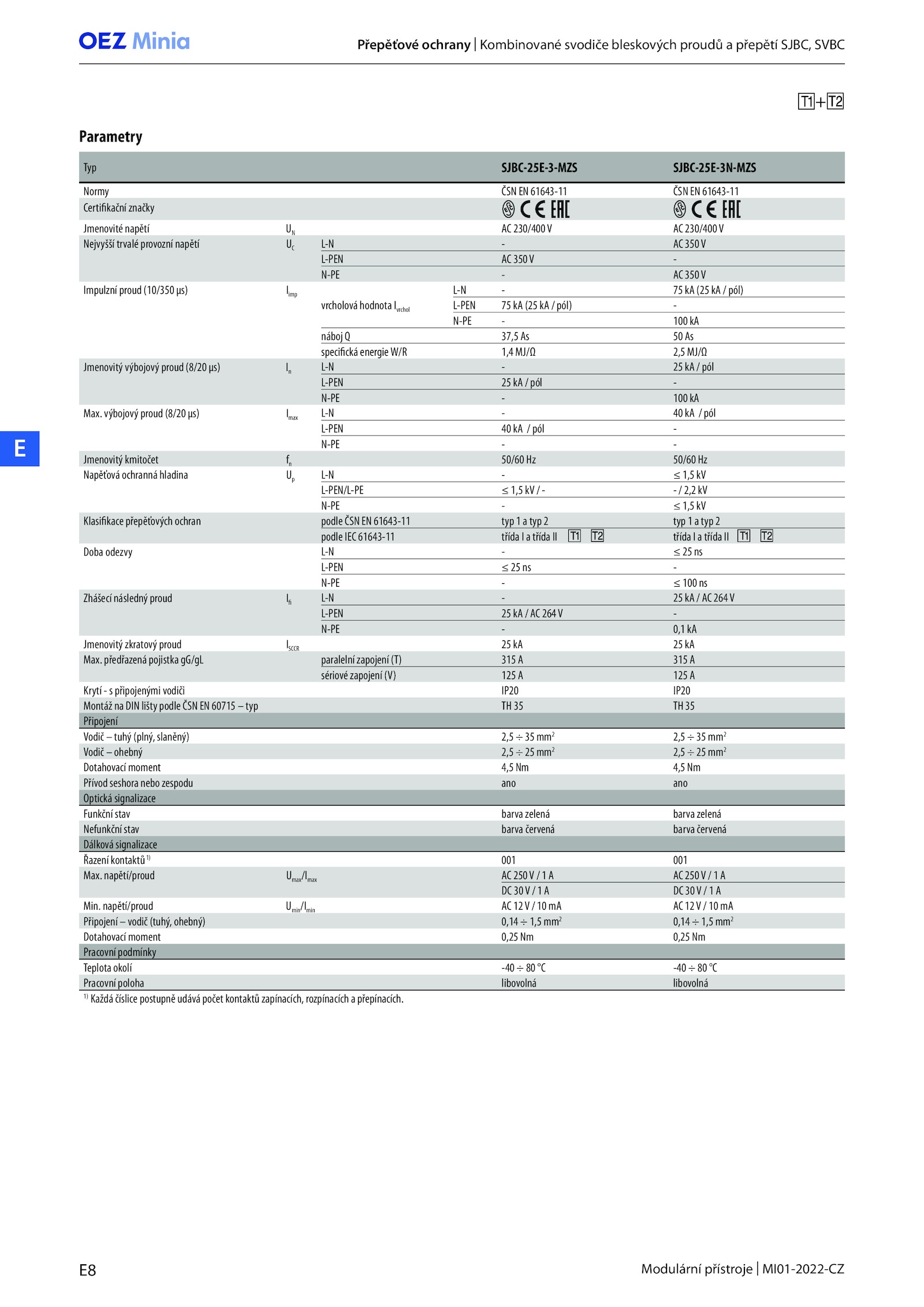

Přepěťové ochrany Kombinované svodiče bleskových proudů přepětí SJBC, SVBC
Typ SJBC-25E-3-MZS SJBC-25E-3N-MZS
Normy ČSN 61643-11 ČSN 61643-11
Certifikační značky
Jmenovité napětí 230/400V 230/400V
Nejvyšší trvalé provozní napětí L-N 350V
L-PEN 350V -
N-PE 350V
Impulzní proud (10/350 μs) Iimp
vrcholová hodnota Ivrchol
L-N (25 pól)
L-PEN (25 pól) -
N-PE 100 kA
náboj 37,5 As
specifická energieW/R 1,4 MJ/Ω 2,5 MJ/Ω
Jmenovitý výbojový proud (8/20 μs) L-N pól
L-PEN pól -
N-PE 100 kA
Max.
Parametry
+
. napětí/proud Umax/Imax 250V 250V A
DC 30V 30V A
Min. napětí/proud Umin/Imin 12V 12V mA
Připojení vodič (tuhý, ohebný) 0,14 1,5 mm2
0,14 1,5 mm2
Dotahovací moment 0,25 0,25 Nm
Pracovní podmínky
Teplota okolí -40 -40 °C
Pracovní poloha libovolná libovolná
1)
Každá číslice postupně udává počet kontaktů zapínacích, rozpínacích přepínacích
