Pro připojení přístroji nutné použít vhodný
nástavec dálkovému ovládání.B53
Modulární přístroje MI01-2022-CZ
B

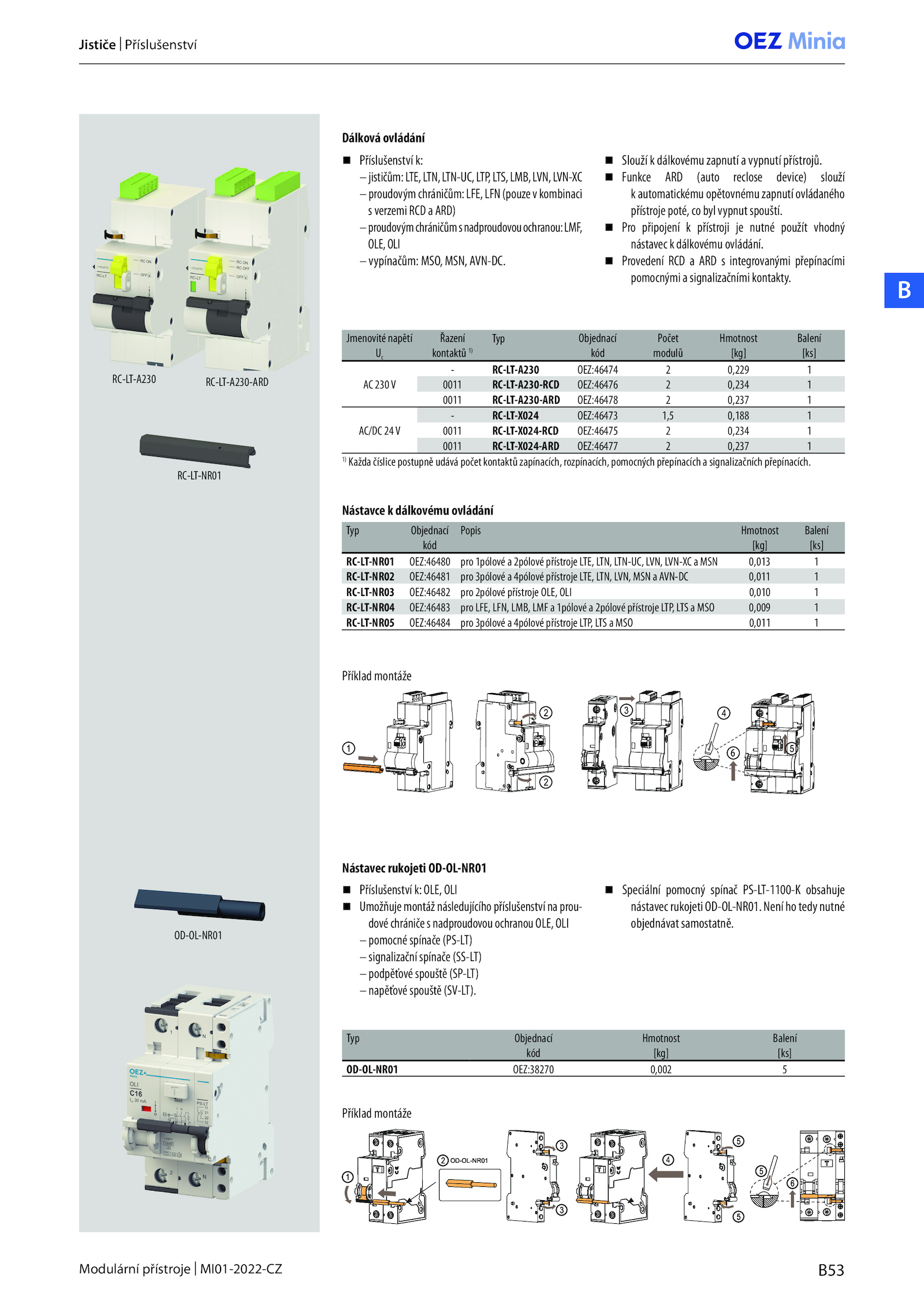

Dálková ovládání
Nástavce dálkovému ovládání
Příslušenství k:
–jističům:LTE,LTN,LTN-UC,LTP,LTS,LMB,LVN,LVN-XC
–proudovýmchráničům:LFE,LFN(pouzevkombinaci
s verzemi RCD ARD)
–proudovýmchráničůmsnadproudovouochranou:LMF,
OLE,OLI
– vypínačům: MSO, MSN, AVN-DC.
Speciální pomocný spínač PS-LT-1100-K obsahuje
nástavecrukojetiOD-OL-NR01.Neníhotedynutné
objednávat samostatně.
Funkce ARD (auto reclose device) slouží
k automatickému opětovnému zapnutí ovládaného
přístroje poté, byl vypnut spouští.
Provedení RCD ARD integrovanými přepínacími
pomocnými signalizačními kontakty.
Jmenovité napětí
Uc
Řazení
kontaktů 1)
Typ Objednací
kód
Počet
modulů
Hmotnost
[kg]
Balení
[ks]
AC 230V
- RC-LT-A230 OEZ:46474 0,229 1
0011 RC-LT-A230-RCD OEZ:46476 0,234 1
0011 RC-LT-A230-ARD OEZ:46478 0,237 1
AC/DC 24V
- RC-LT-X024 OEZ:46473 1,5 0,188 1
0011 RC-LT-X024-RCD OEZ:46475 0,234 1
0011 RC-LT-X024-ARD OEZ:46477 0,237 1
1)
Každa číslice postupně udává počet kontaktů zapínacích, rozpínacích, pomocných přepínacích signalizačních přepínacích.
Slouží dálkovému zapnutí vypnutí přístrojů.
Nástavec rukojeti OD-OL-NR01
OD-OL-NR01
6
6
5
5
5
5
4
4
5
5
1
1
3
3
3
3
OD-OL-NR01
OD-OL-NR01
2
2
RC-LT-NR01
RC-LT-A230 RC-LT-A230-ARD
.
Typ Objednací
kód
Popis Hmotnost
[kg]
Balení
[ks]
RC-LT-NR01 OEZ:46480 pro 1pólové 2pólové přístroje LTE, LTN, LTN-UC, LVN, LVN-XC MSN 0,013 1
RC-LT-NR02 OEZ:46481 pro 3pólové 4pólové přístroje LTE, LTN, LVN, MSN AVN-DC 0,011 1
RC-LT-NR03 OEZ:46482 pro 2pólové přístroje OLE, OLI 0,010 1
RC-LT-NR04 OEZ:46483 pro LFE, LFN, LMB, LMF 1pólové 2pólové přístroje LTP, LTS MSO 0,009 1
RC-LT-NR05 OEZ:46484 pro 3pólové 4pólové přístroje LTP, LTS MSO 0,011 1
Jističe Příslušenství
Příklad montáže
Příklad montáže
Typ Objednací
kód
Hmotnost
[kg]
Balení
[ks]
OD-OL-NR01 OEZ:38270 0,002 5
Příslušenství OLE, OLI
Umožňuje montáž následujícího příslušenství prou-
dové chrániče nadproudovou ochranou OLE, OLI
–pomocné spínače (PS-LT)
–signalizační spínače (SS-LT)
–podpěťové spouště (SP-LT)
–napěťové spouště (SV-LT)
