Pokudrelévybaví(vypnutíjističe),jenutnéresetovat
tlačítkem “RESET” nebo přerušit jeho napájení
a tím provést reset dálkově.
Možnost nastavení charakteristiky selektivní.
Pomocí spínacího kontaktu (NO).
Typ Objednací
kód
Popis Počet
modulů
Hmotnost
[kg]
Balení
[ks]
5SV8200-6KK 5SV8200-6KK digitální, nastavení IΔn tΔn, 4kanálové 0,295.
Druhá LED signalizuje dosažení poměrné nižší
nastavené hodnoty:
LED svítí žlutě signalizace dosažení nastavené
hodnoty.
Možnost nastavení reziduálního proudu IΔn
a nastavení mezní doby nepůsobení IΔt pomocí
tlačítek displeje (viz tabulka).
Zobrazení příčiny vybavení aktuální hodnoty
reziduálníhoproudunadispleji.
Měřenípomocíexterníhotransformátoru,lzepřipojit
až transformátory.
Nastavení lze zaplombovat.

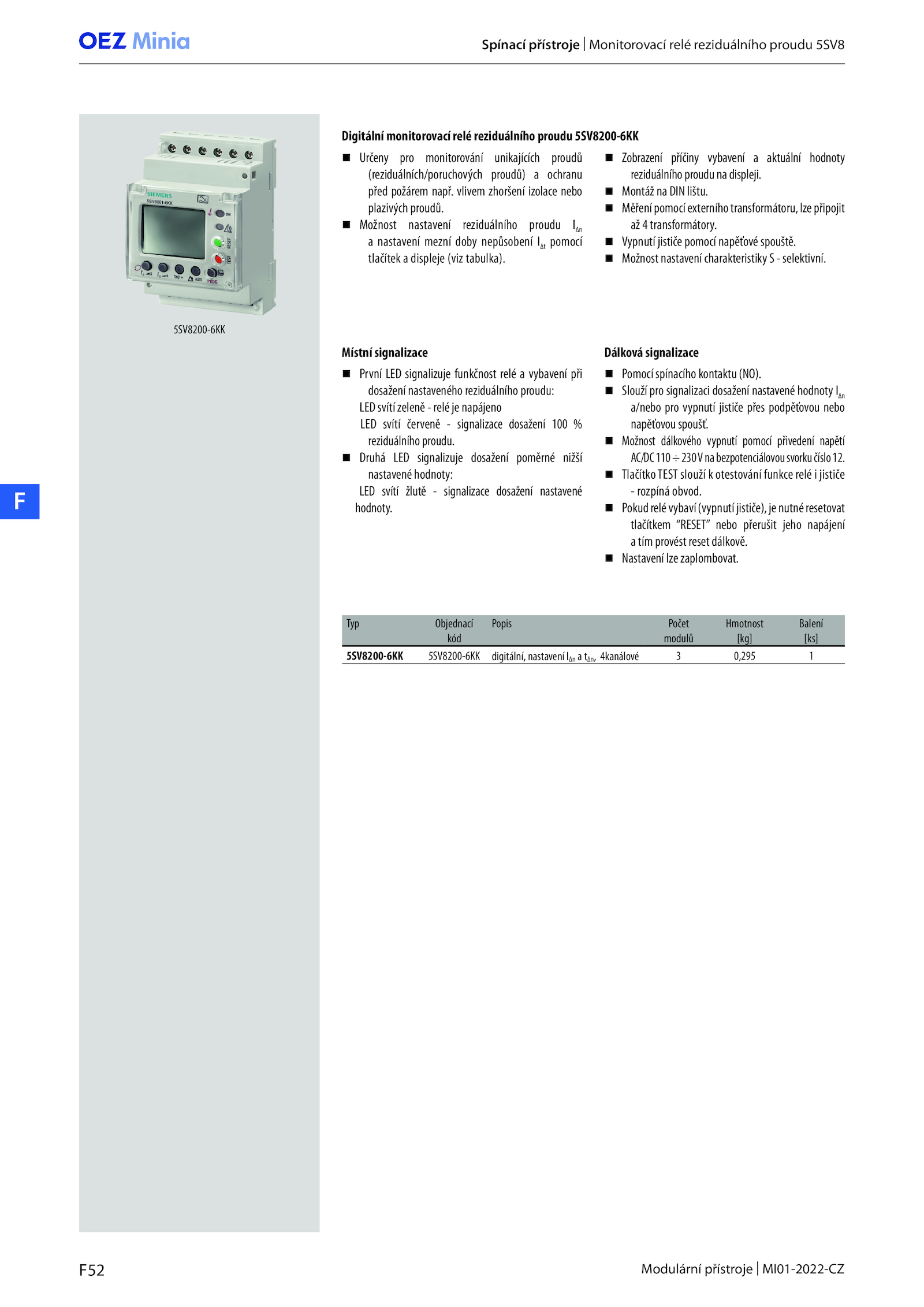

Digitální monitorovací relé reziduálního proudu 5SV8200-6KK
Místní signalizace Dálková signalizace
Určeny pro monitorování unikajících proudů
(reziduálních/poruchových proudů) ochranu
před požárem např.
Slouží pro signalizaci dosažení nastavené hodnoty IΔn
a/nebo pro vypnutí jističe přes podpěťovou nebo
napěťovouspoušť.
Vypnutí jističe pomocí napěťové spouště.
TlačítkoTEST slouží otestování funkce relé jističe
- rozpíná obvod.
Možnost dálkového vypnutí pomocí přivedení napětí
AC/DC110÷230Vnabezpotenciálovousvorkučíslo12.
Montáž DIN lištu.F52
F
Modulární přístroje MI01-2022-CZ
Spínací přístroje Monitorovací relé reziduálního proudu 5SV8
5SV8200-6KK
První LED signalizuje funkčnost relé vybavení při
dosažení nastaveného reziduálního proudu:
LED svítí zeleně relé napájeno
LED svítí červeně signalizace dosažení 100 %
reziduálního proudu. vlivem zhoršení izolace nebo
plazivých proudů
