Poznámky redaktora

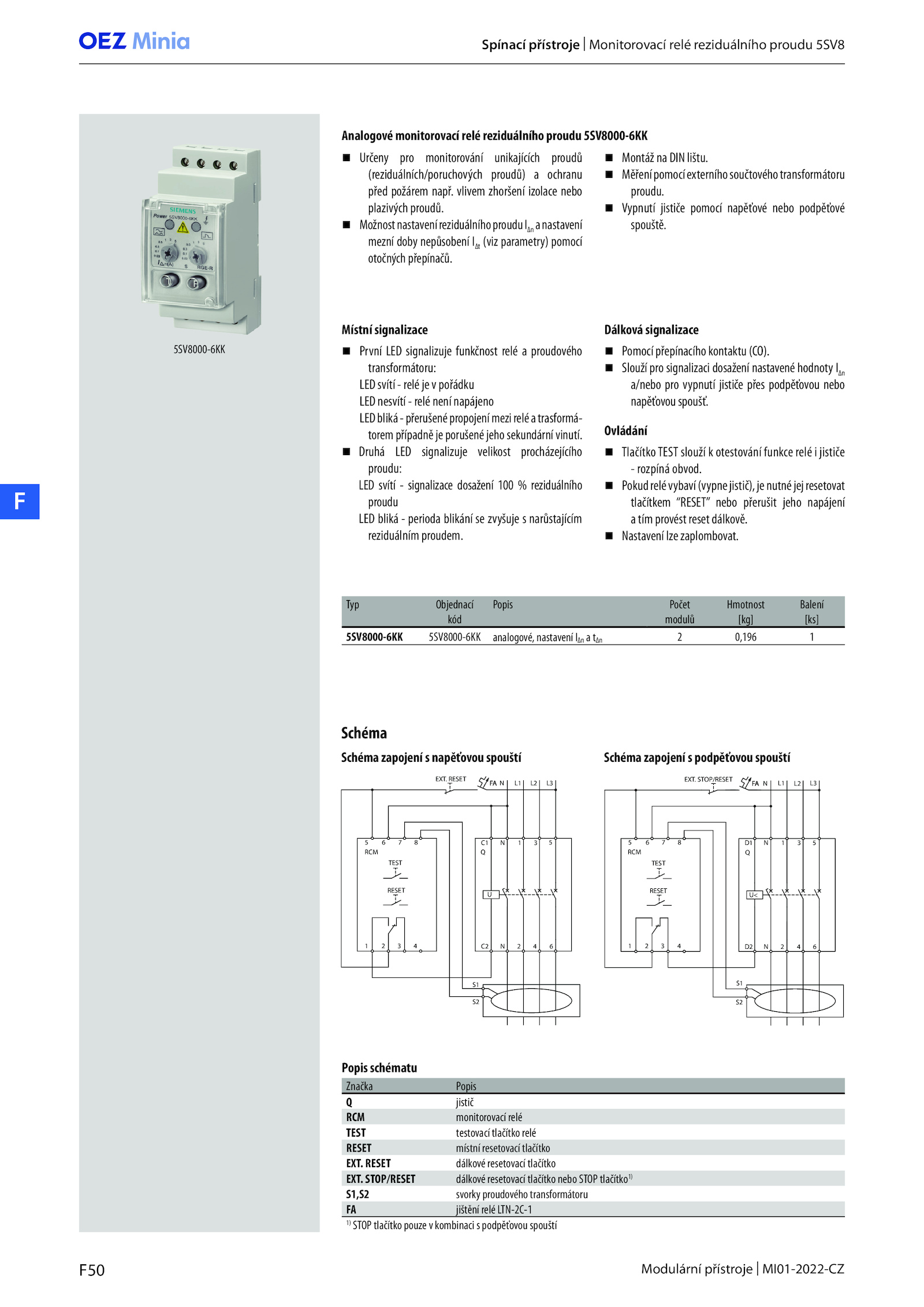

„ Pokudrelévybaví(vypnejistič),jenutnéjejresetovat tlačítkem “RESET” nebo přerušit jeho napájení a tím provést reset dálkově. „ Druhá LED signalizuje velikost procházejícího proudu: LED svítí signalizace dosažení 100 reziduálního proudu LED bliká perioda blikání zvyšuje narůstajícím reziduálním proudem. vlivem zhoršení izolace nebo plazivých proudů. RESET dálkové resetovací tlačítko EXT. Analogové monitorovací relé reziduálního proudu 5SV8000-6KK Místní signalizace Ovládání Dálková signalizace „ Určeny pro monitorování unikajících proudů (reziduálních/poruchových proudů) ochranu před požárem např. Typ Objednací kód Popis Počet modulů Hmotnost [kg] Balení [ks] 5SV8000-6KK 5SV8000-6KK analogové, nastavení IΔn tΔn 0,196 1 Schéma Schéma zapojení napěťovou spouští Schéma zapojení podpěťovou spouští EXT. „ Nastavení lze zaplombovat. „ TlačítkoTEST slouží otestování funkce relé jističe - rozpíná obvod. „ Pomocí přepínacího kontaktu (CO). „ MožnostnastaveníreziduálníhoprouduIΔn anastavení mezní doby nepůsobení IΔt (viz parametry) pomocí otočných přepínačů.F50 F Modulární přístroje MI01-2022-CZ Spínací přístroje Monitorovací relé reziduálního proudu 5SV8 „ První LED signalizuje funkčnost relé proudového transformátoru: LED svítí relé pořádku LED nesvítí relé není napájeno LEDbliká-přerušenépropojenímezireléatrasformá- torem případně porušené jeho sekundární vinutí. „ Montáž DIN lištu. RESET RCM 1 4 TEST RESET 6 5 8 S2 S1 2 N 6 1 Q N C1 C2 3 5 L1 N L3 U F FA A 6 4 2 1 5 N N D1 D2 5 8 1 4 N L3 EXT. „ Slouží pro signalizaci dosažení nastavené hodnoty IΔn a/nebo pro vypnutí jističe přes podpěťovou nebo napěťovouspoušť. STOP/RESET S1 S2 RCM RESET TEST Q U< F FA A Popis schématu Značka Popis Q jistič RCM monitorovací relé TEST testovací tlačítko relé RESET místní resetovací tlačítko EXT. STOP/RESET dálkové resetovací tlačítko nebo STOP tlačítko1) S1,S2 svorky proudového transformátoru FA jištění relé LTN-2C-1 1) STOP tlačítko pouze kombinaci podpěťovou spouští 5SV8000-6KK . „ Vypnutí jističe pomocí napěťové nebo podpěťové spouště. „ Měřenípomocíexterníhosoučtovéhotransformátoru proudu
