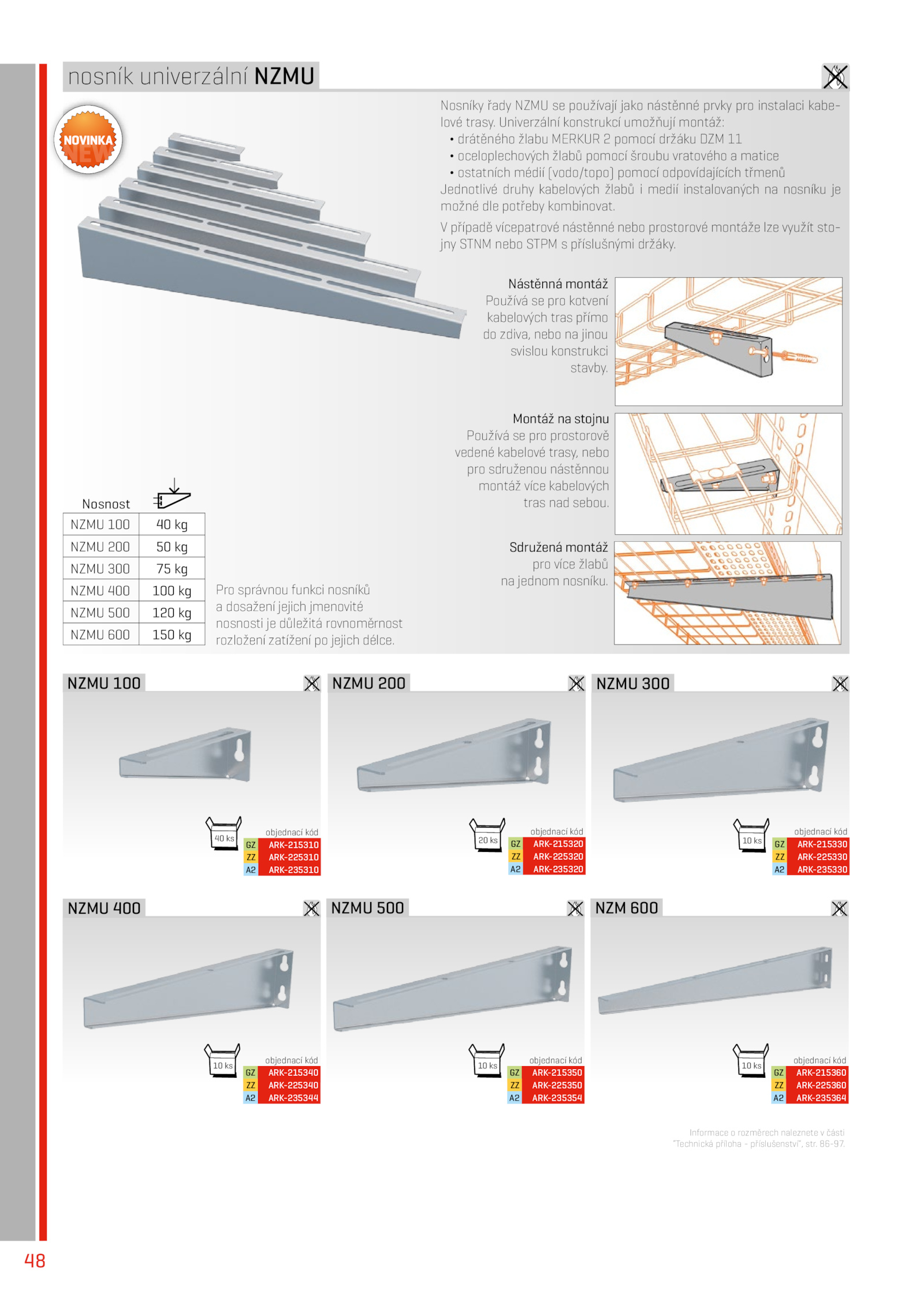

Univerzální konstrukcí umožňují montáž: ¬ drátěného žlabu MERKUR pomocí držáku DZM 11 ¬ oceloplechových žlabů pomocí šroubu vratového matice ¬ ostatních médií (vodo/topo) pomocí odpovídajících třmenů Jednotlivé druhy kabelových žlabů medií instalovaných nosníku je možné dle potřeby kombinovat. nzmU 100 nzmU 200 nzmU 300 nzmU 400 nzm 600 nzmU 500 Montáž stojnu Používá pro prostorově vedené kabelové trasy, nebo pro sdruženou nástěnnou montáž více kabelových tras nad sebou. 48 . V případě vícepatrové nástěnné nebo prostorové montáže lze využít sto- jny STNM nebo STPM příslušnými držáky. Sdružená montáž pro více žlabů na jednom nosníku. objednací kód GZ ARK-215320 ZZ ARK-225320 A2 ARK-235320 objednací kód GZ ARK-215340 ZZ ARK-225340 A2 ARK-235344 objednací kód GZ ARK-215310 ZZ ARK-225310 A2 ARK-235310 objednací kód GZ ARK-215360 ZZ ARK-225360 A2 ARK-235364 objednací kód GZ ARK-215350 ZZ ARK-225350 A2 ARK-235354 objednací kód GZ ARK-215330 ZZ ARK-225330 A2 ARK-235330 NOVINKA NEW Informace rozměrech naleznete části “Technická příloha příslušenství”, str.nosník univerzální NZMU Nosníky řady NZMU používají jako nástěnné prvky pro instalaci kabe- lové trasy. Nástěnná montáž Používá pro kotvení kabelových tras přímo do zdiva, nebo jinou svislou konstrukci stavby. Nosnost NZMU 100 kg NZMU 200 kg NZMU 300 kg NZMU 400 100 kg NZMU 500 120 kg NZMU 600 150 kg 40 ks 10 ks 10 ks Pro správnou funkci nosníků a dosažení jejich jmenovité nosnosti důležitá rovnoměrnost rozložení zatížení jejich délce. 86-97
