tomto případě, rozložení sil působících kotvicí body
výrazně výhodnější tudíž dosaženo vyšší nosnosti uložení tra-
sy.
V případě, kvalita zdiva neumožňuje provést dostatečné pevné
kotvení, nebo případech, kdy není možno kvalitu zdiva ověřit,
je vhodné využít možnosti instalace nosníků zeď přes stojnu
STNM.
Na nosnost kabelové trasy vliv rozložení zatížení podél nos-
níku.
50
. případě, není možné nebo
vhodné dodržet rovnoměrné rozložení zatížení, důležité, aby
kabely větší hmotností byly uloženy blíže patce nosníku.
Proto tras, požadavkem vyšší zatížení, velmi důležité
prověřit kvalitu druh zdiva něhož trasa kotvena, celé
délce instalace, protože podél trasy může situace výrazně mě-
nit.
Pro schopnost kabelové trasy bývá často nejdůležitější únosnost
kotvicích bodů. rozložení sil vyplývá, nejvíce namáhaný je
vždy ten vyšší obou kotvicích bodů namáhán nejvíce tahem. Deklarované hodnoty nosnosti uvedené jednotlivých typů
a rozměrů nosníků odpovídají rovnoměrnému rozložení zatížení
nosníku. Výslednice sil umístěna uprostřed odpovídá součtu
hmotností jednotlivých kabelů. Správná volba způsobu kotvení jeho správné provedení je
základní podmínkou pro dosažení vyšších nosností tras. Tento způsob vhodný pro nejvíce zatížené trasy instalované
přímo zdi.
Pokud ani není možné, nutné počítat sníženou nosností,
která tím větší, čím větší nesymetrie zatížení (viz obrázek

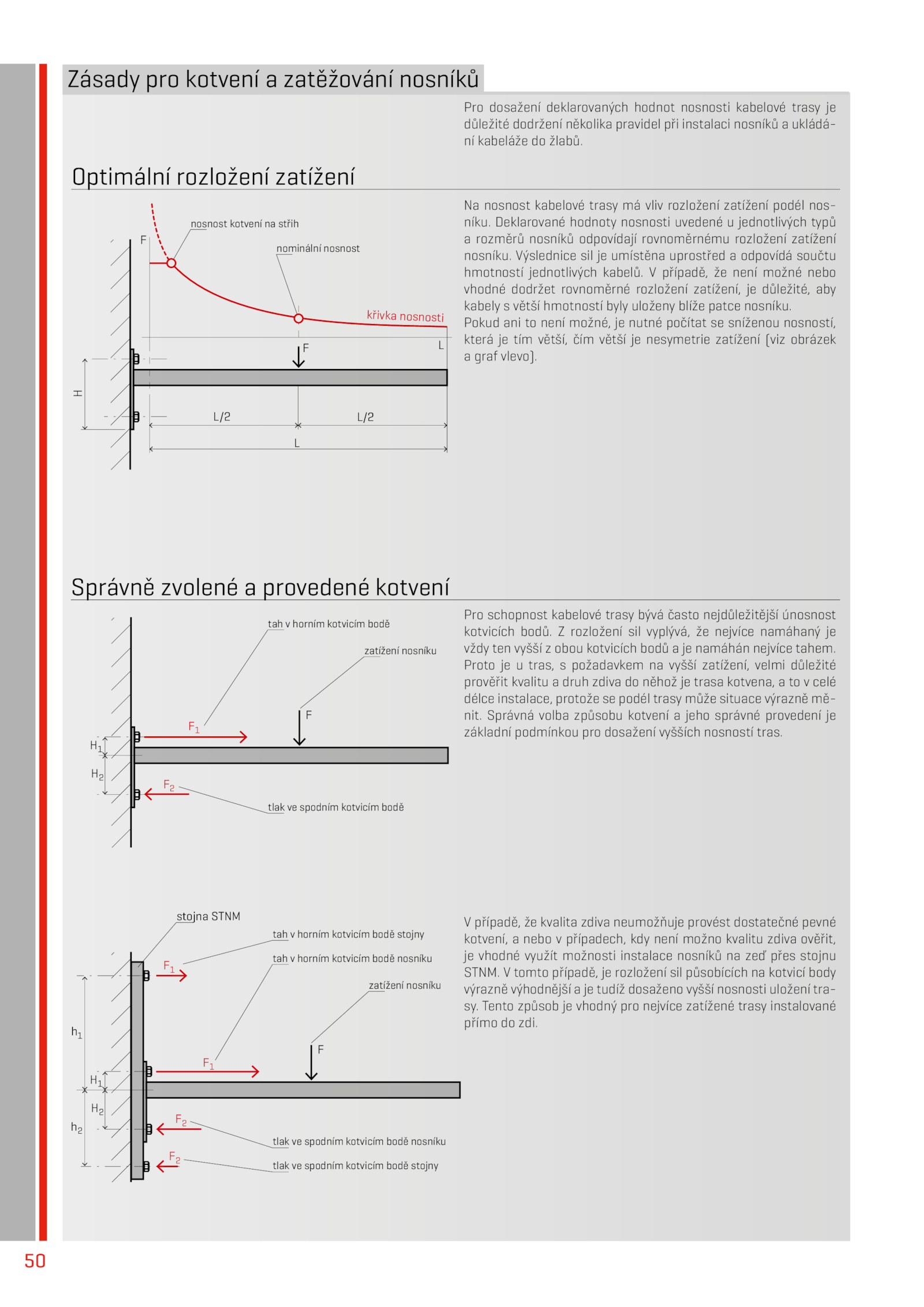

a graf vlevo).Zásady pro kotvení zatěžování nosníků
Optimální rozložení zatížení
Správně zvolené provedené kotvení
nominální nosnost
křivka nosnosti
L/2
L/2
H
F
F
L
L
nosnost kotvení střih
F
F1
F2
H2
H1
zatížení nosníku
tah horním kotvicím bodě
tlak spodním kotvicím bodě
F1
F2
H2
h2
H1
h1
F1
F2
F
zatížení nosníku
tah horním kotvicím bodě nosníku
tah horním kotvicím bodě stojny
stojna STNM
tlak spodním kotvicím bodě nosníku
tlak spodním kotvicím bodě stojny
Pro dosažení deklarovaných hodnot nosnosti kabelové trasy je
důležité dodržení několika pravidel při instalaci nosníků ukládá-
ní kabeláže žlabů
