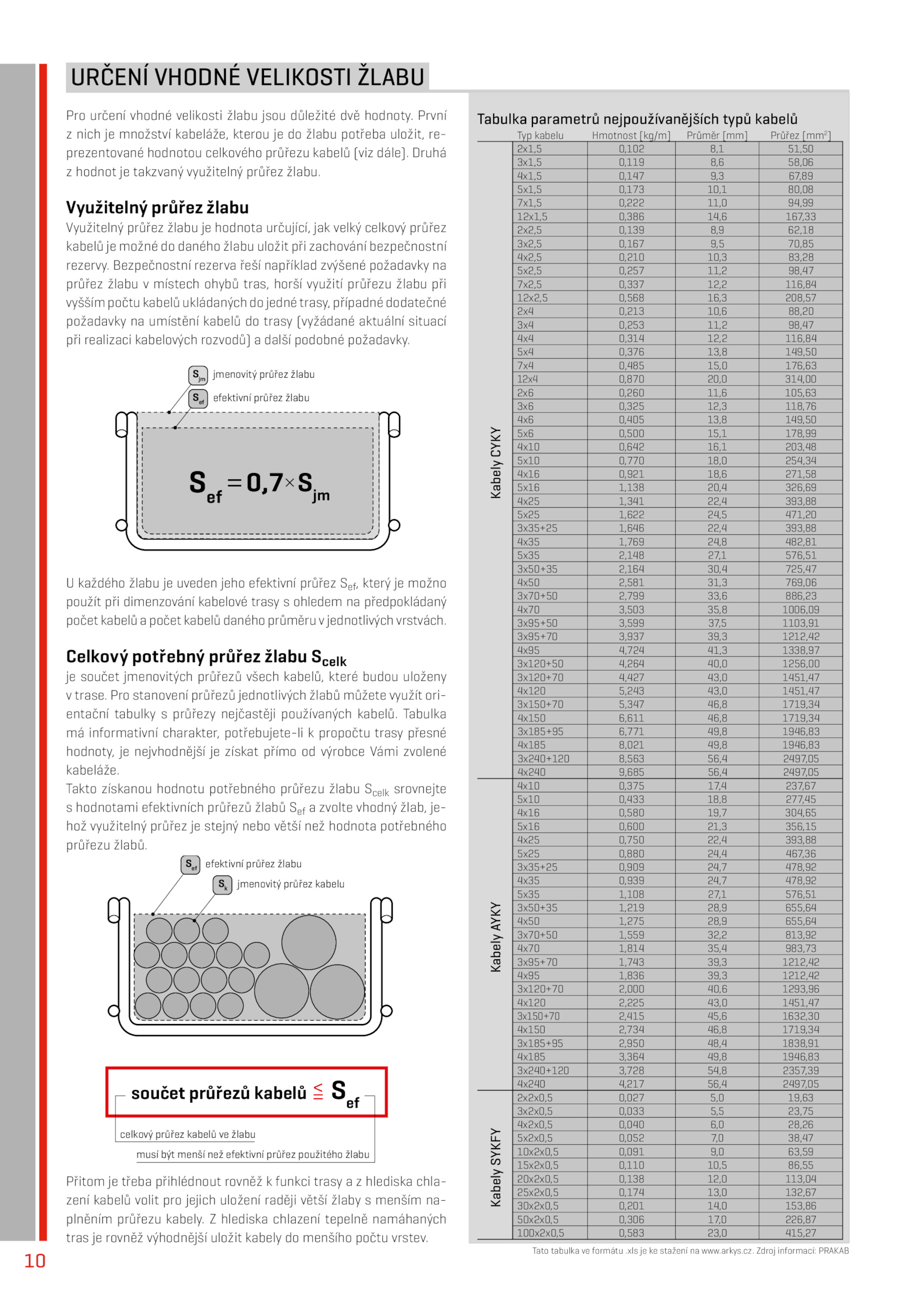

10 Pro určení vhodné velikosti žlabu jsou důležité dvě hodnoty. Celkový potřebný průřez žlabu Scelk je součet jmenovitých průřezů všech kabelů, které budou uloženy v trase. Tabulka parametrů nejpoužívanějších typů kabelů Typ kabelu Hmotnost [kg/m] Průměr [mm] Průřez [mm2 ] Kabely CYKY 2x1,5 0,102 8,1 51,50 3x1,5 0,119 8,6 58,06 4x1,5 0,147 9,3 67,89 5x1,5 0,173 10,1 80,08 7x1,5 0,222 11,0 94,99 12x1,5 0,386 14,6 167,33 2x2,5 0,139 8,9 62,18 3x2,5 0,167 9,5 70,85 4x2,5 0,210 10,3 83,28 5x2,5 0,257 11,2 98,47 7x2,5 0,337 12,2 116,84 12x2,5 0,568 16,3 208,57 2x4 0,213 10,6 88,20 3x4 0,253 11,2 98,47 4x4 0,314 12,2 116,84 5x4 0,376 13,8 149,50 7x4 0,485 15,0 176,63 12x4 0,870 20,0 314,00 2x6 0,260 11,6 105,63 3x6 0,325 12,3 118,76 4x6 0,405 13,8 149,50 5x6 0,500 15,1 178,99 4x10 0,642 16,1 203,48 5x10 0,770 18,0 254,34 4x16 0,921 18,6 271,58 5x16 1,138 20,4 326,69 4x25 1,341 22,4 393,88 5x25 1,622 24,5 471,20 3x35+25 1,646 22,4 393,88 4x35 1,769 24,8 482,81 5x35 2,148 27,1 576,51 3x50+35 2,164 30,4 725,47 4x50 2,581 31,3 769,06 3x70+50 2,799 33,6 886,23 4x70 3,503 35,8 1006,09 3x95+50 3,599 37,5 1103,91 3x95+70 3,937 39,3 1212,42 4x95 4,724 41,3 1338,97 3x120+50 4,264 40,0 1256,00 3x120+70 4,427 43,0 1451,47 4x120 5,243 43,0 1451,47 3x150+70 5,347 46,8 1719,34 4x150 6,611 46,8 1719,34 3x185+95 6,771 49,8 1946,83 4x185 8,021 49,8 1946,83 3x240+120 8,563 56,4 2497,05 4x240 9,685 56,4 2497,05 Kabely AYKY 4x10 0,375 17,4 237,67 5x10 0,433 18,8 277,45 4x16 0,580 19,7 304,65 5x16 0,600 21,3 356,15 4x25 0,750 22,4 393,88 5x25 0,880 24,4 467,36 3x35+25 0,909 24,7 478,92 4x35 0,939 24,7 478,92 5x35 1,108 27,1 576,51 3x50+35 1,219 28,9 655,64 4x50 1,275 28,9 655,64 3x70+50 1,559 32,2 813,92 4x70 1,814 35,4 983,73 3x95+70 1,743 39,3 1212,42 4x95 1,836 39,3 1212,42 3x120+70 2,000 40,6 1293,96 4x120 2,225 43,0 1451,47 3x150+70 2,415 45,6 1632,30 4x150 2,734 46,8 1719,34 3x185+95 2,950 48,4 1838,91 4x185 3,364 49,8 1946,83 3x240+120 3,728 54,8 2357,39 4x240 4,217 56,4 2497,05 Kabely SYKFY 2x2x0,5 0,027 5,0 19,63 3x2x0,5 0,033 5,5 23,75 4x2x0,5 0,040 6,0 28,26 5x2x0,5 0,052 7,0 38,47 10x2x0,5 0,091 9,0 63,59 15x2x0,5 0,110 10,5 86,55 20x2x0,5 0,138 12,0 113,04 25x2x0,5 0,174 13,0 132,67 30x2x0,5 0,201 14,0 153,86 50x2x0,5 0,306 17,0 226,87 100x2x0,5 0,583 23,0 415,27 Tato tabulka formátu . jmenovitý průřez žlabu Sjm efektivní průřez žlabu Sef = Sjm 0,7 Sef U každého žlabu uveden jeho efektivní průřez Sef, který možno použít při dimenzování kabelové trasy ohledem předpokládaný počet kabelů počet kabelů daného průměru jednotlivých vrstvách. Takto získanou hodnotu potřebného průřezu žlabu Scelk srovnejte s hodnotami efektivních průřezů žlabů Sef zvolte vhodný žlab, je- hož využitelný průřez stejný nebo větší než hodnota potřebného průřezu žlabů. Druhá z hodnot takzvaný využitelný průřez žlabu. efektivní průřez žlabu Sef < = součet průřezů kabelů celkový průřez kabelů žlabu musí být menší než efektivní průřez použitého žlabu Sef jmenovitý průřez kabelu Sk Přitom třeba přihlédnout rovněž funkci trasy hlediska chla- zení kabelů volit pro jejich uložení raději větší žlaby menším na- plněním průřezu kabely. Pro stanovení průřezů jednotlivých žlabů můžete využít ori- entační tabulky průřezy nejčastěji používaných kabelů. Využitelný průřez žlabu Využitelný průřez žlabu hodnota určující, jak velký celkový průřez kabelů možné daného žlabu uložit při zachování bezpečnostní rezervy. Bezpečnostní rezerva řeší například zvýšené požadavky na průřez žlabu místech ohybů tras, horší využití průřezu žlabu při vyššímpočtukabelůukládanýchdojednétrasy,případnédodatečné požadavky umístění kabelů trasy (vyžádané aktuální situací při realizaci kabelových rozvodů) další podobné požadavky.cz. Tabulka má informativní charakter, potřebujete-li propočtu trasy přesné hodnoty, nejvhodnější získat přímo vý­ robce Vámi zvolené kabeláže.xls stažení www. První z nich množství kabeláže, kterou žlabu potřeba uložit, re- prezentované hodnotou celkového průřezu kabelů (viz dále).arkys. hlediska chlazení tepelně namáhaných tras rovněž výhodnější uložit kabely menšího počtu vrstev. Zdroj informací: PRAKAB určení vhodné velikosti žlabu
