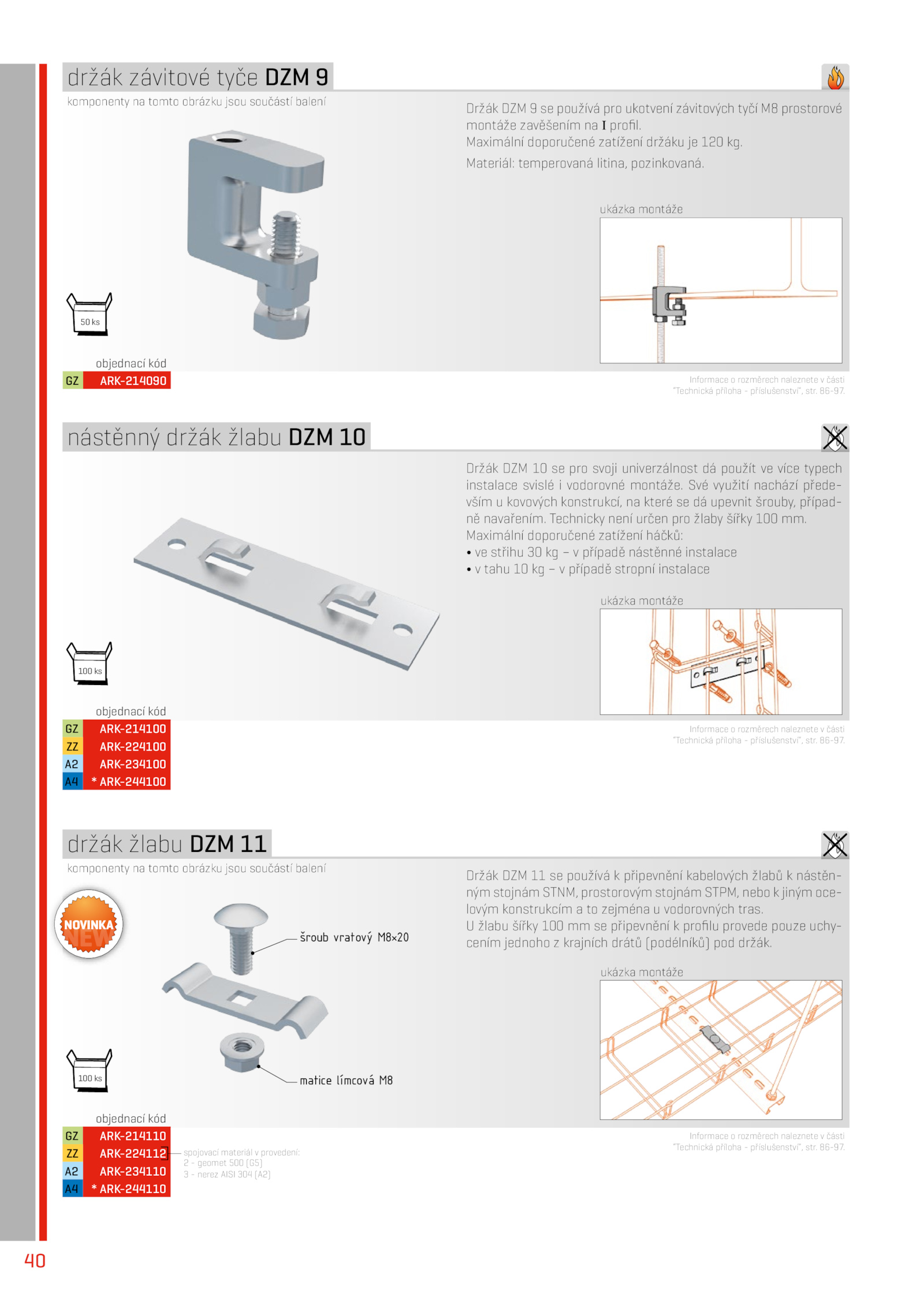

držák závitové tyče dzm 9 Držák DZM používá pro ukotvení závitových tyčí prostorové montáže zavěšením profil. nástěnný držák žlabu dzm 10 držák žlabu dzm 11 šroub vratový M8×20 matice límcová M8 Držák DZM pro svoji univerzálnost použít více typech instalace svislé vodorovné montáže. Technicky není určen pro žlaby šířky 100 mm. 86-97. 40 . 86-97. Maximální doporučené zatížení háčků: • střihu případě nástěnné instalace • tahu případě stropní instalace Držák DZM používá připevnění kabelových žlabů nástěn- ným stojnám STNM, prostorovým stojnám STPM, nebo jiným oce- lovým konstrukcím zejména vodorovných tras. Materiál: temperovaná litina, pozinkovaná. Své využití nachází přede- vším kovových konstrukcí, které upevnit šrouby, případ- ně navařením. 86-97. Informace rozměrech naleznete části “Technická příloha příslušenství”, str. Informace rozměrech naleznete části “Technická příloha příslušenství”, str. U žlabu šířky 100 připevnění profilu provede pouze uchy- cením jednoho krajních drátů (podélníků) pod držák. ukázka montáže ukázka montáže ukázka montáže 100 ks 100 ks 50 ks komponenty tomto obrázku jsou součástí balení komponenty tomto obrázku jsou součástí balení objednací kód GZ ARK-214090 objednací kód GZ ARK-214100 ZZ ARK-224100 A2 ARK-234100 A4 ARK-244100 objednací kód GZ ARK-214110 ZZ ARK-224112 A2 ARK-234110 A4 ARK-244110 spojovací materiál provedení: 2 geomet 500 (G5) 3 nerez AISI 304 (A2) NOVINKA NEW Informace rozměrech naleznete části “Technická příloha příslušenství”, str. Maximální doporučené zatížení držáku 120 kg
