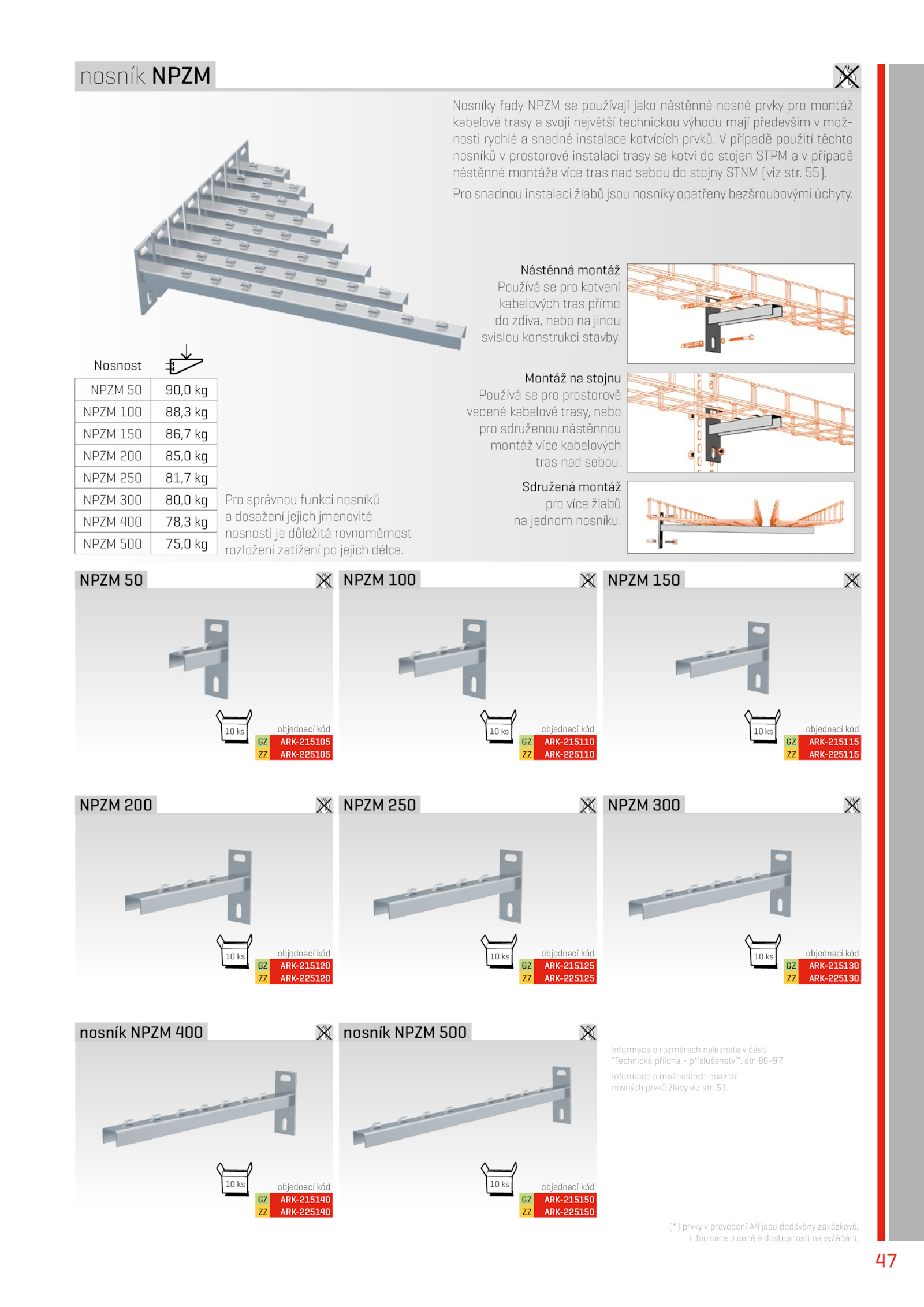

nosník NPZM
Nosníky řady NPZM používají jako nástěnné nosné prvky pro montáž
kabelové trasy svoji největší technickou výhodu mají především mož-
nosti rychlé snadné instalace kotvících prvků.
10 ks
10 ks
10 ks
Nosnost
NPZM 90,0 kg
NPZM 100 88,3 kg
NPZM 150 86,7 kg
NPZM 200 85,0 kg
NPZM 250 81,7 kg
NPZM 300 80,0 kg
NPZM 400 78,3 kg
NPZM 500 75,0 kg
objednací kód
GZ ARK-215105
ZZ ARK-225105
objednací kód
GZ ARK-215120
ZZ ARK-225120
objednací kód
GZ ARK-215140
ZZ ARK-225140
objednací kód
GZ ARK-215110
ZZ ARK-225110
objednací kód
GZ ARK-215125
ZZ ARK-225125
objednací kód
GZ ARK-215150
ZZ ARK-225150
objednací kód
GZ ARK-215115
ZZ ARK-225115
objednací kód
GZ ARK-215130
ZZ ARK-225130
(*) prvky provedení jsou dodávány zakázkově,
informace ceně dostupnosti vyžádání. 86-97.
Sdružená montáž
pro více žlabů
na jednom nosníku.
Informace rozměrech naleznete části
“Technická příloha příslušenství”, str. 55). případě použití těchto
nosníků prostorové instalaci trasy kotví stojen STPM případě
nástěnné montáže více tras nad sebou stojny STNM (viz str.
Pro správnou funkci nosníků
a dosažení jejich jmenovité
nosnosti důležitá rovnoměrnost
rozložení zatížení jejich délce.
nPzm nPzm 100
nPzm 200 nPzm 250
| XXX XXX kg
nPzm 300
nosník nPzm 400 nosník nPzm 500
nPzm 150
Montáž stojnu
Používá pro prostorově
vedené kabelové trasy, nebo
pro sdruženou nástěnnou
montáž více kabelových
tras nad sebou.
47
.
Nástěnná montáž
Používá pro kotvení
kabelových tras přímo
do zdiva, nebo jinou
svislou konstrukci stavby.
Informace možnostech osazení
nosných prvků žlaby viz str.
Pro snadnou instalaci žlabů jsou nosníky opatřeny bezšroubovými úchyty. 51
