MERKUR2 generální katalog systému kabelových žlabů 2018-19

| Kategorie: Katalog  | Tento dokument chci!

Obecné informace a výhody systému MERKUR 2 str. 6 – 9Určení vhodné velikosti žlabu str. 10Kontrola zatížení kabelové trasy str. 11 – 14Povrchové úpravy a jejich volba pro dané prostory str. 15 – 17ARKYS - administrativa, výroba a logistické zázemí str. 18 – 20Certifikace – garance kvality

Vydal: ARKYS, s.r.o.

Strana 44 z 104

Zobrazení indexu knihy
Jak získat tento dokument?
Bezplatně objednat aktuální papírový katalog systému kabelových žlabů MERKUR2






Poznámky redaktora

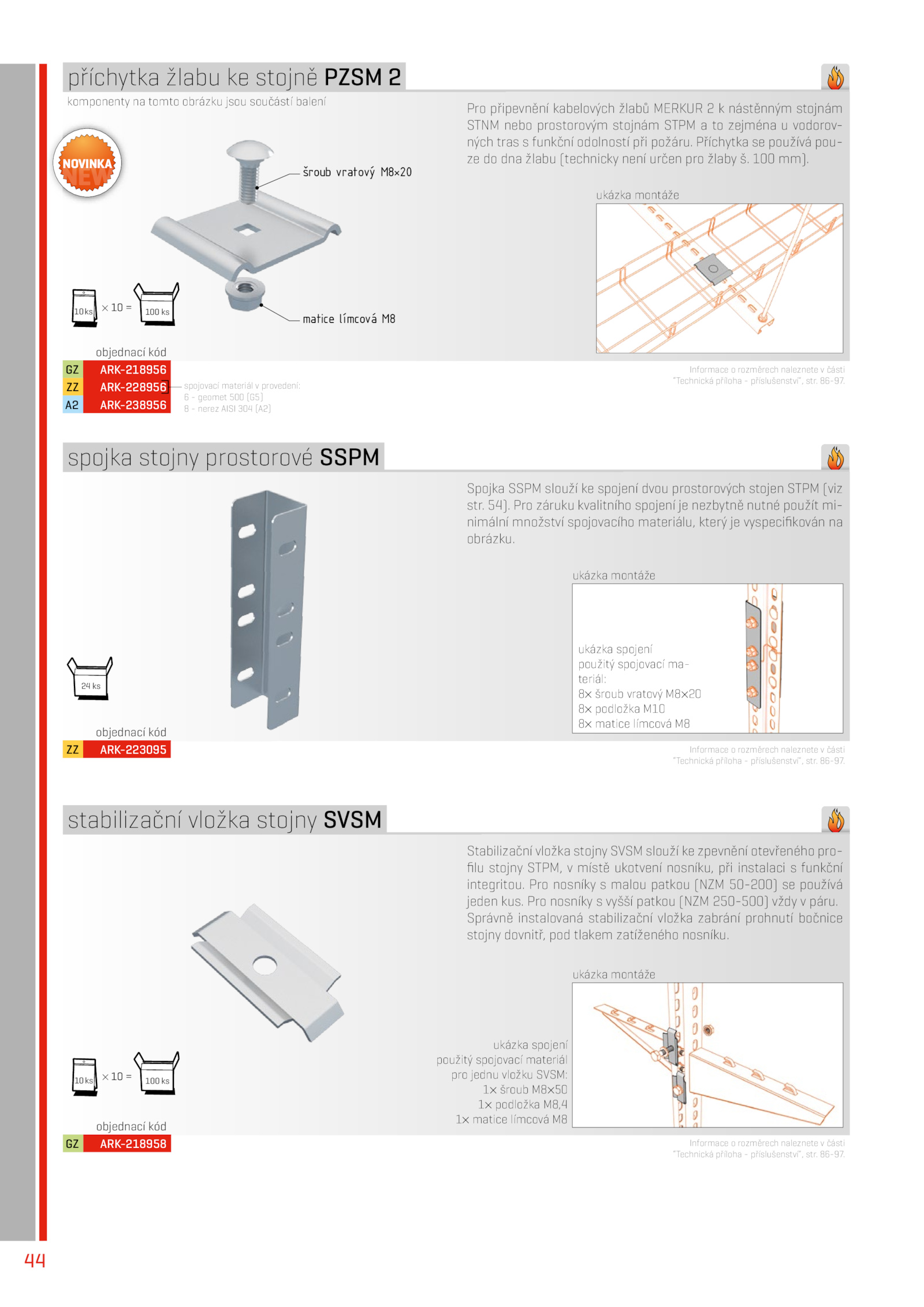

Správně instalovaná stabilizační vložka zabrání prohnutí bočnice stojny dovnitř, pod tlakem zatíženého nosníku. 86-97. Informace rozměrech naleznete části “Technická příloha příslušenství”, str. Příchytka používá pou- ze dna žlabu (technicky není určen pro žlaby 100 mm). 86-97. Informace rozměrech naleznete části “Technická příloha příslušenství”, str. Pro nosníky vyšší patkou (NZM 250-500) vždy páru. Stabilizační vložka stojny SVSM slouží zpevnění otevřeného pro- filu stojny STPM, místě ukotvení nosníku, při instalaci funkční integritou. Pro nosníky malou patkou (NZM 50-200) používá jeden kus. 86-97. Pro připevnění kabelových žlabů MERKUR nástěnným stojnám STNM nebo prostorovým stojnám STPM zejména vodorov- ných tras funkční odolností při požáru.spojka stojny prostorové SSPM příchytka žlabu stojně PZSM 2 stabilizační vložka stojny SVSM šroub vratový M8×20 matice límcová M8 Spojka SSPM slouží spojení dvou prostorových stojen STPM (viz str. 44 . ukázka spojení použitý spojovací ma- teriál: 8× šroub vratový M8×20 8× podložka M10 8× matice límcová M8 ukázka spojení použitý spojovací materiál pro jednu vložku SVSM: 1× šroub M8×50 1× podložka M8,4 1× matice límcová M8 24 ks ukázka montáže ukázka montáže ukázka montáže 100 ks 10ks = objednací kód ZZ ARK-223095 objednací kód GZ ARK-218956 ZZ ARK-228956 A2 ARK-238956 objednací kód GZ ARK-218958 komponenty tomto obrázku jsou součástí balení NOVINKA NEW 100 ks 10ks = spojovací materiál provedení: 6 geomet 500 (G5) 8 nerez AISI 304 (A2) Informace rozměrech naleznete části “Technická příloha příslušenství”, str. 54). Pro záruku kvalitního spojení nezbytně nutné použít mi- nimální množství spojovacího materiálu, který vyspecifikován na obrázku
