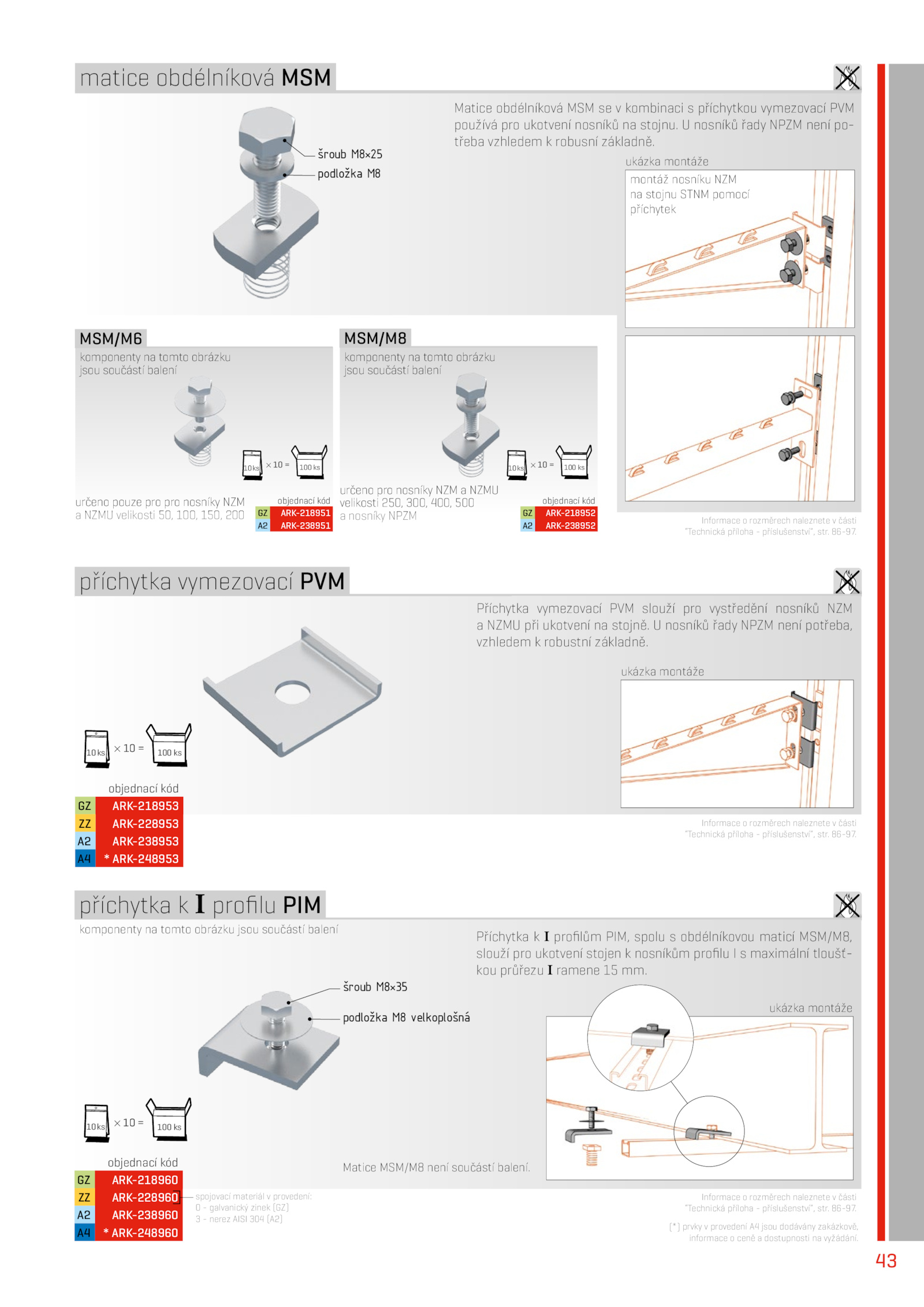

100 ks 10ks = ukázka montáže objednací kód GZ ARK-218951 A2 ARK-238951 objednací kód GZ ARK-218952 A2 ARK-238952 objednací kód GZ ARK-218953 ZZ ARK-228953 A2 ARK-238953 A4 ARK-248953 objednací kód GZ ARK-218960 ZZ ARK-228960 A2 ARK-238960 A4 ARK-248960 spojovací materiál provedení: 0 galvanický zinek (GZ) 3 nerez AISI 304 (A2) komponenty tomto obrázku jsou součástí balení (*) prvky provedení jsou dodávány zakázkově, informace ceně dostupnosti vyžádání. Matice MSM/M8 není součástí balení. 86-97. 43 . 86-97. 100 ks 10ks = ukázka montáže matice obdélníková msm Matice obdélníková MSM kombinaci příchytkou vymezovací PVM používá pro ukotvení nosníků stojnu. nosníků řady NPZM není potře­ ba, vzhledem robustní základně. MSM/M6 MSM/M8 určeno pouze pro pro nosníky NZM a NZMU velikosti 50, 100, 150, 200 komponenty tomto obrázku jsou součástí balení komponenty tomto obrázku jsou součástí balení určeno pro nosníky NZM NZMU velikosti 250, 300, 400, 500 a nosníky NPZM 100 ks 10ks 100 ks 10ks = ukázka montáže montáž nosníku NZM na stojnu STNM pomocí příchytek příchytka profilu PIM šroub M8×35 podložka velkoplošná Příchytka profilům PIM, spolu obdélníkovou maticí MSM/M8, slouží pro ukotvení stojen nosníkům profilu maximální tloušť- kou průřezu ramene mm. Informace rozměrech naleznete části “Technická příloha příslušenství”, str.šroub M8×25 podložka M8 příchytka vymezovací PVM Příchytka vymezovací PVM slouží pro vystředění nosníků NZM a NZMU při ukotvení stojně. Informace rozměrech naleznete části “Technická příloha příslušenství”, str. 86-97. nosníků řady NPZM není po- třeba vzhledem robusní základně. Informace rozměrech naleznete části “Technická příloha příslušenství”, str
