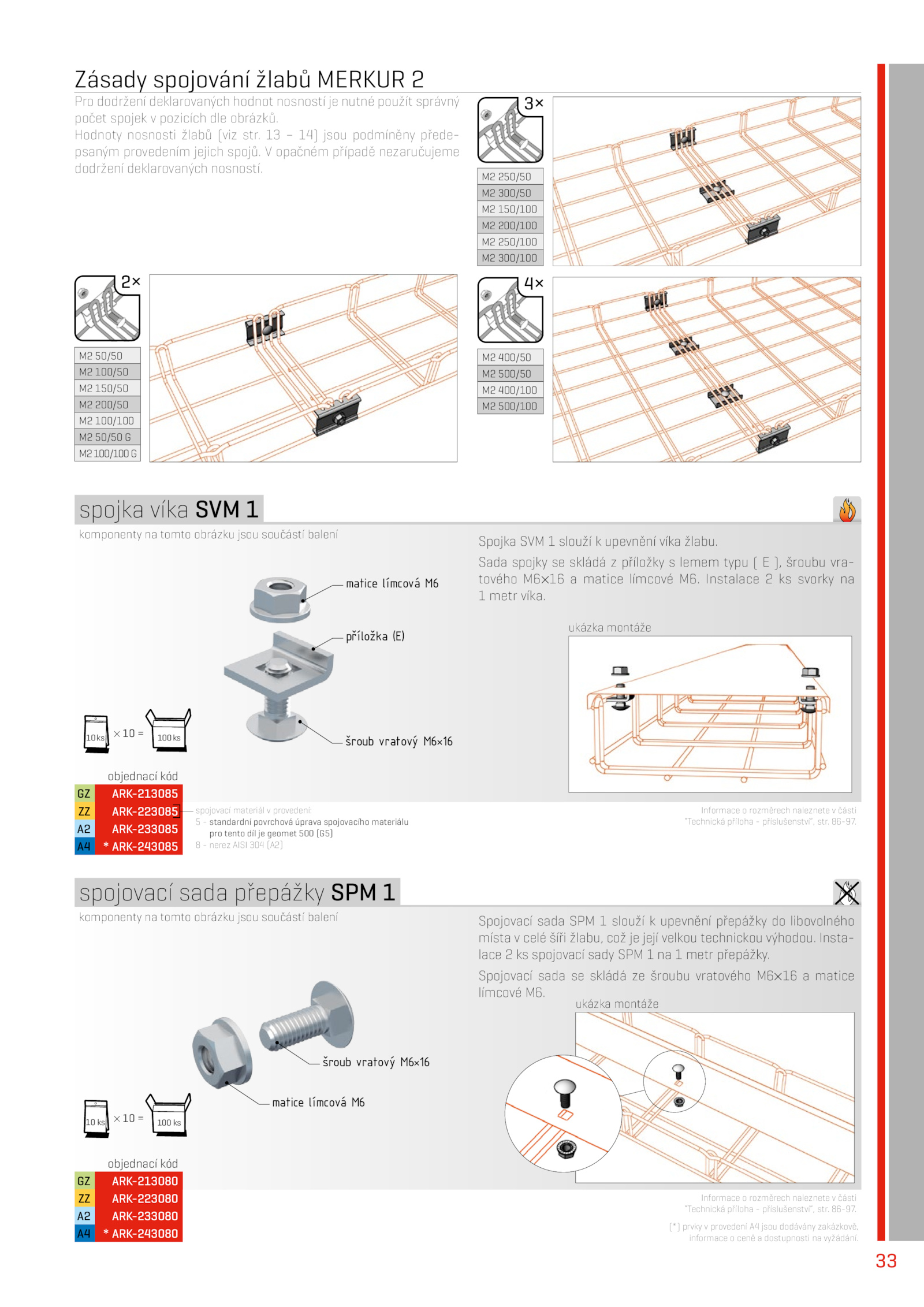

2× M2 50/50 M2 100/50 M2 150/50 M2 200/50 M2 100/100 M2 50/50 G M2100/100G 4× M2 400/50 M2 500/50 M2 400/100 M2 500/100 Zásady spojování žlabů MERKUR 2 3× M2 250/50 M2 300/50 M2 150/100 M2 200/100 M2 250/100 M2 300/100 Pro dodržení deklarovaných hodnot nosností nutné použít správný počet spojek pozicích dle obrázků. Hodnoty nosnosti žlabů (viz str. Spojovací sada skládá šroubu vratového M6×16 matice límcové M6. 100ks 10ks = komponenty tomto obrázku jsou součástí balení ukázka montáže objednací kód GZ ARK-213085 ZZ ARK-223085 A2 ARK-233085 A4 ARK-243085 spojovací materiál provedení: 5 standardní povrchová úprava spojovacího materiálu pro tento díl geomet 500 (G5) 8 nerez AISI 304 (A2) objednací kód GZ ARK-213080 ZZ ARK-223080 A2 ARK-233080 A4 ARK-243080 (*) prvky provedení jsou dodávány zakázkově, informace ceně dostupnosti vyžádání. 100 ks 10 = komponenty tomto obrázku jsou součástí balení ukázka montáže spojka víka SVM 1 matice límcová M6 příložka (E) šroub vratový M6×16 Spojka SVM slouží upevnění víka žlabu. Sada spojky skládá příložky lemem typu šroubu vra- tového M6×16 matice límcové M6. Instalace svorky na 1 metr víka. spojovací sada přepážky SPM 1 šroub vratový M6×16 matice límcová M6 Spojovací sada SPM slouží upevnění přepážky libovolného místa celé šíři žlabu, což její velkou technickou výhodou. 33 . Informace rozměrech naleznete části “Technická příloha příslušenství”, str. Insta- lace spojovací sady SPM metr přepážky. Informace rozměrech naleznete části “Technická příloha příslušenství”, str. 86-97. 14) jsou podmíněny přede- psaným provedením jejich spojů. opačném případě ne­za­ru­ču­je­me dodržení deklarovaných nosností. 86-97
