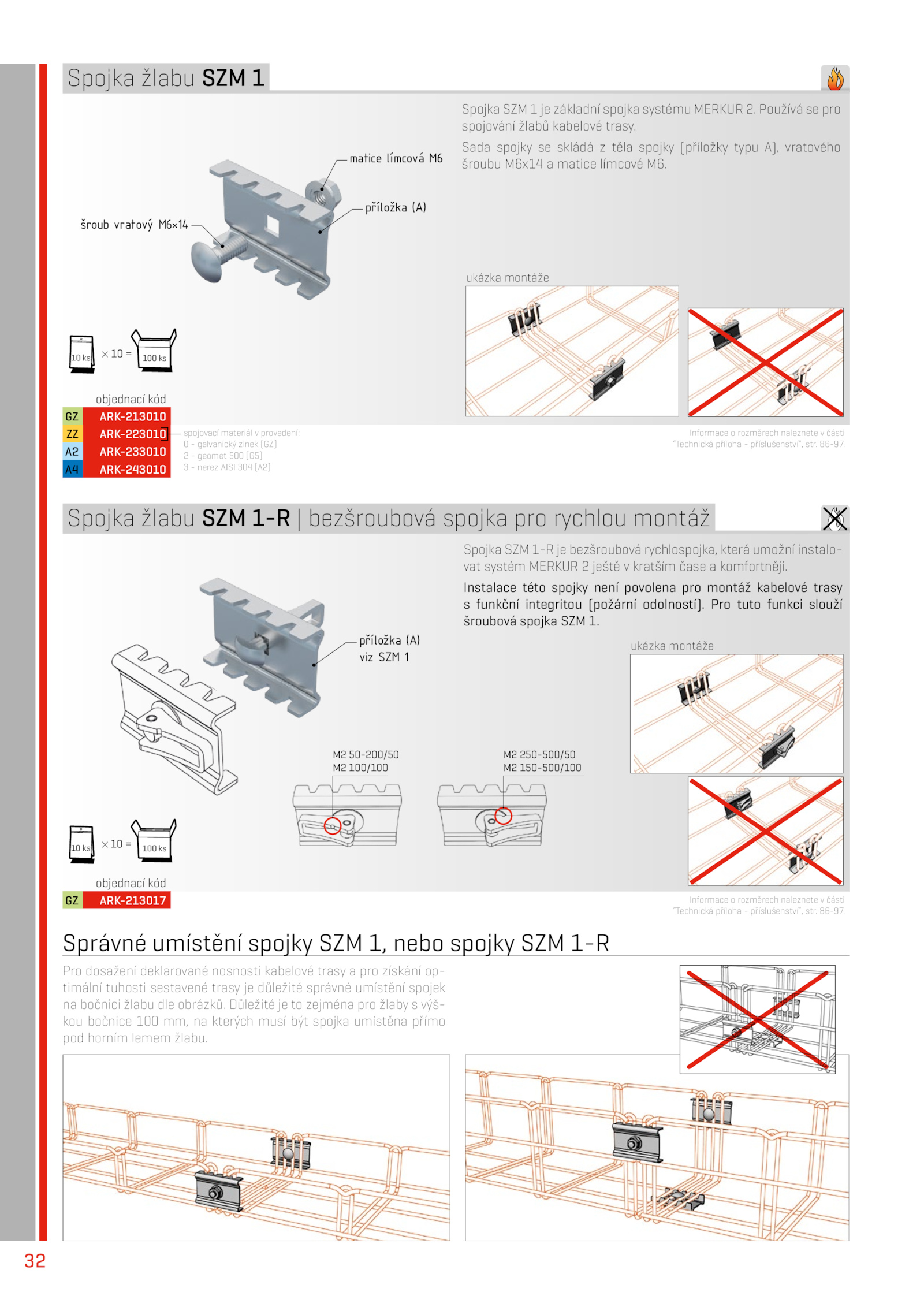

šroub vratový M6×14 matice límcová M6 příložka (A) příložka (A) viz SZM 1 Spojka SZM základní spojka systému MERKUR Používá pro spojování žlabů kabelové trasy. Sada spojky skládá těla spojky (příložky typu A), vratového šroubu M6x14 matice límcové M6. Pro tuto funkci slouží šroubová spojka SZM 1. ukázka montáže ukázka montáže 100 ks 10 = 100 ks 10 = M2 50-200/50 M2 100/100 M2 250-500/50 M2 150-500/100 objednací kód GZ ARK-213017 objednací kód GZ ARK-213010 ZZ ARK-223010 A2 ARK-233010 A4 ARK-243010 spojovací materiál provedení: 0 galvanický zinek (GZ) 2 geomet 500 (G5) 3 nerez AISI 304 (A2) Spojka žlabu SZM 1 Spojka žlabu SZM 1-R bezšroubová spojka pro rychlou montáž 32 .Správné umístění spojky SZM nebo spojky SZM 1-R Pro dosažení deklarované nosnosti kabelové trasy pro získání op- timální tuhosti sestavené trasy důležité správné umístění spojek na bočnici žlabu dle obrázků. Informace rozměrech naleznete části “Technická příloha příslušenství”, str. Informace rozměrech naleznete části “Technická příloha příslušenství”, str. Spojka SZM 1-R bezšroubová rychlospojka, která umožní instalo- vat systém MERKUR ještě kratším čase komfortněji. 86-97. 86-97. Důležité zejména pro žlaby výš- kou bočnice 100 mm, kterých musí být spojka umístěna přímo pod horním lemem žlabu. Instalace této spojky není povolena pro montáž kabelové trasy s funkční integritou (požární odolností)
