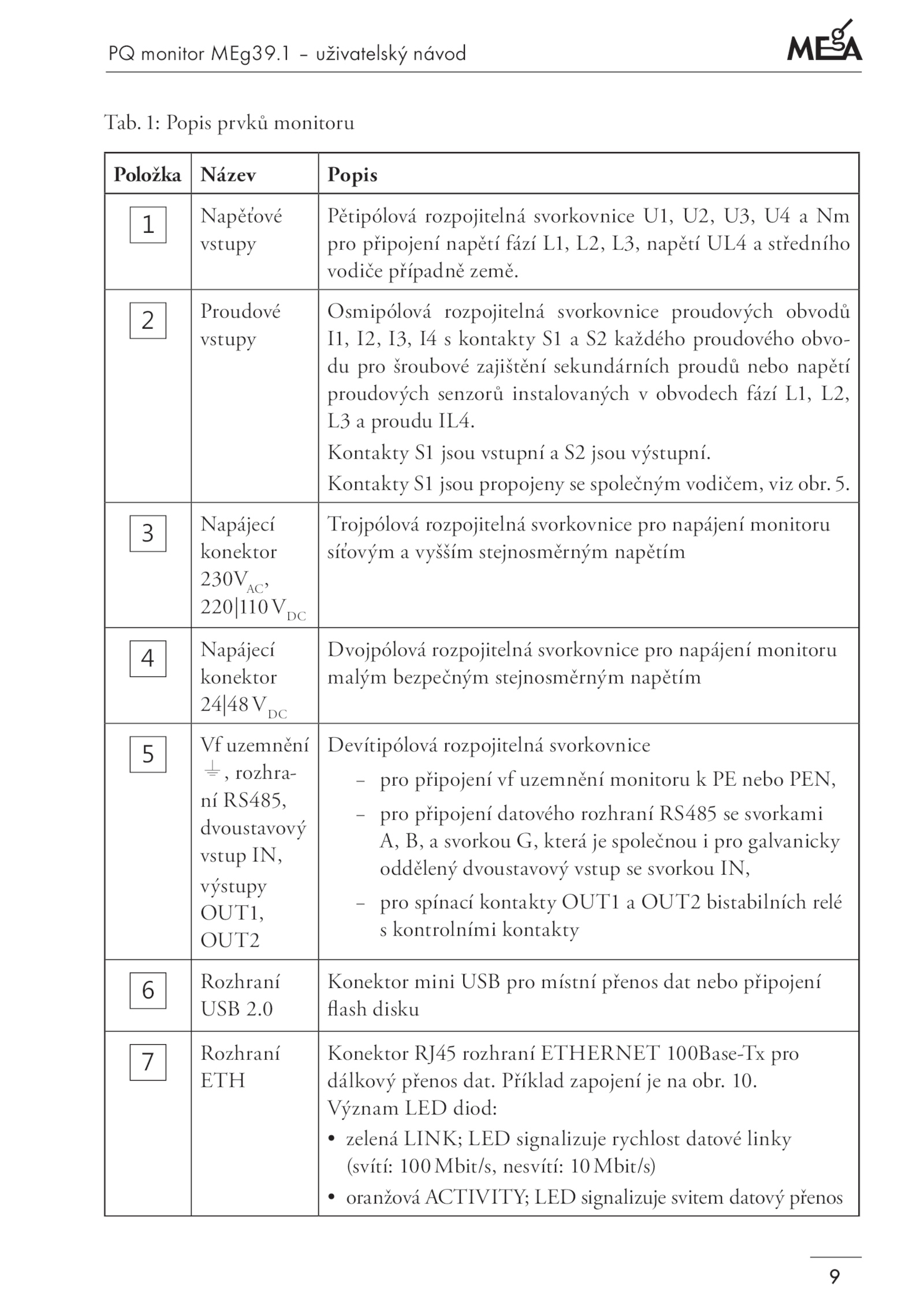

Tab.1: Popis prvků monitoru
Položka Název Popis
1 Napěťové
vstupy
Pětipólová rozpojitelná svorkovnice U1, U2, U3, Nm
pro připojení napětí fází L1, L2, L3, napětí UL4 středního
vodiče případně země.
3 Napájecí
konektor
230VAC
,
220|110VDC
Trojpólová rozpojitelná svorkovnice pro napájení monitoru
síťovým vyšším stejnosměrným napětím
4 Napájecí
konektor
24|48VDC
Dvojpólová rozpojitelná svorkovnice pro napájení monitoru
malým bezpečným stejnosměrným napětím
5 uzemnění
, rozhra-
ní RS485,
dvoustavový
vstup IN,
výstupy
OUT1,
OUT2
Devítipólová rozpojitelná svorkovnice
−
− pro připojení uzemnění monitoru nebo PEN,
−
− pro připojení datového rozhraní RS485 svorkami
A, svorkou která společnou pro galvanicky
oddělený dvoustavový vstup svorkou IN,
−
− pro spínací kontakty OUT1 OUT2 bistabilních relé
s kontrolními kontakty
6 Rozhraní
USB 2.monitor MEg39.
Význam LED diod:
• zelená LINK; LED signalizuje rychlost datové linky
(svítí: 100Mbit/s, nesvítí: 10Mbit/s)
• oranžová ACTIVITY; LED signalizuje svitem datový přenos
.0
Konektor mini USB pro místní přenos dat nebo připojení
flash disku
7 Rozhraní
ETH
Konektor RJ45 rozhraní ETHERNET 100Base-Tx pro
dálkový přenos dat.
2 Proudové
vstupy
Osmipólová rozpojitelná svorkovnice proudových obvodů
I1, I2, I3, kontakty každého proudového obvo-
du pro šroubové zajištění sekundárních proudů nebo napětí
proudových senzorů instalovaných obvodech fází L1, L2,
L3 proudu IL4.5.
Kontakty jsou propojeny společným vodičem, viz obr. 10. Příklad zapojení obr.
Kontakty jsou vstupní jsou výstupní
