1
Č.
Na referenční napěťový vstup U1, musí být dle ČSN 50160 vždy přivedeno měřené
napětí fáze L1.monitor MEg39.1 uživatelský návod
19

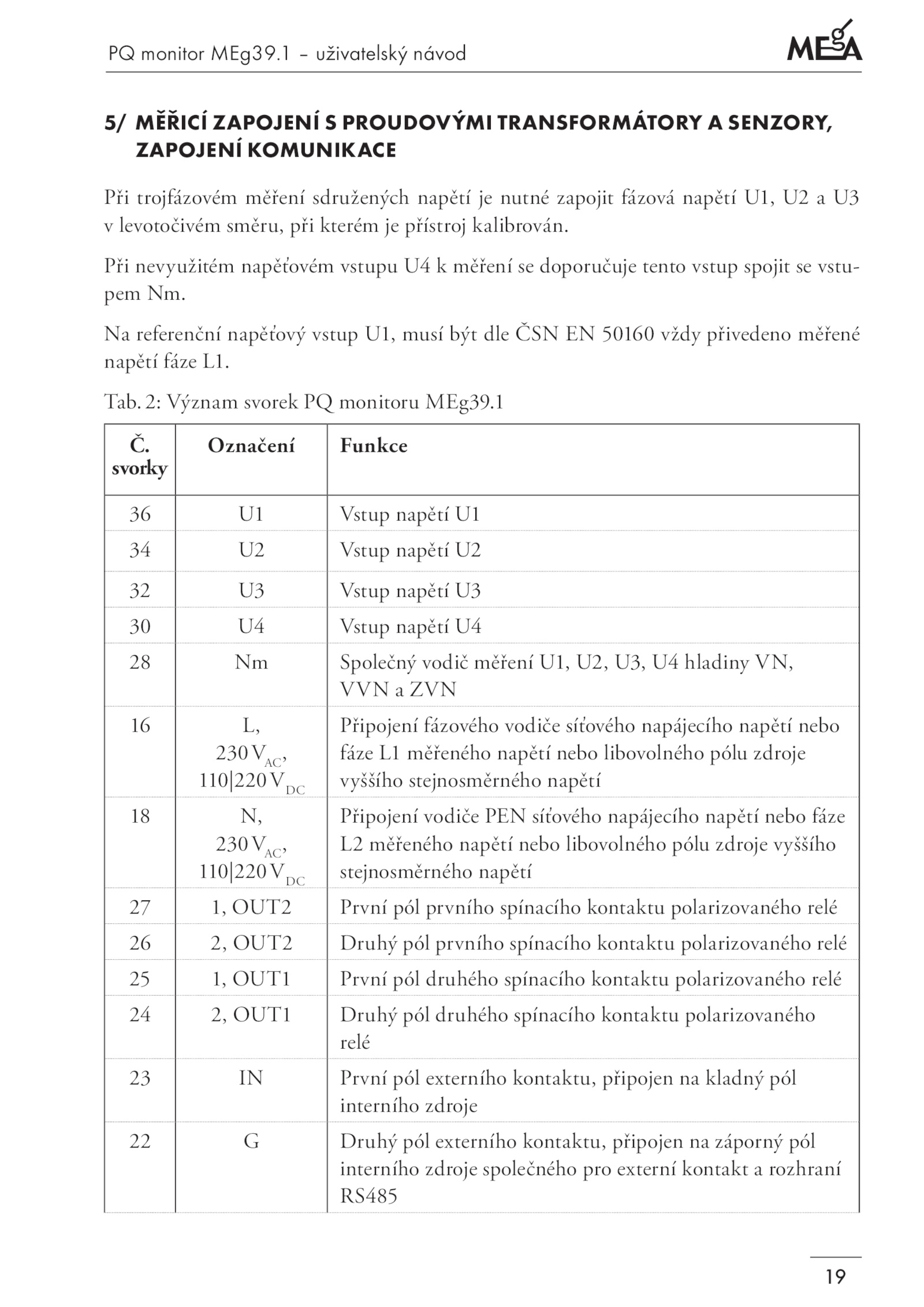

5/ MĚŘICÍ ZAPOJENÍ PROUDOVÝMI TRANSFORMÁTORY SENZORY,
ZAPOJENÍ KOMUNIKACE
Při trojfázovém měření sdružených napětí nutné zapojit fázová napětí U1, U3
v levotočivém směru, při kterém přístroj kalibrován.
Při nevyužitém napěťovém vstupu měření doporučuje tento vstup spojit vstu-
pem Nm.2: Význam svorek monitoru MEg39.
svorky
Označení Funkce
36 Vstup napětí U1
34 Vstup napětí U2
32 Vstup napětí U3
30 Vstup napětí U4
28 Společný vodič měření U1, U2, U3, hladiny VN,
VVN ZVN
16 L,
230VAC
,
110|220VDC
Připojení fázového vodiče síťového napájecího napětí nebo
fáze měřeného napětí nebo libovolného pólu zdroje
vyššího stejnosměrného napětí
18 N,
230VAC
,
110|220VDC
Připojení vodiče PEN síťového napájecího napětí nebo fáze
L2 měřeného napětí nebo libovolného pólu zdroje vyššího
stejnosměrného napětí
27 OUT2 První pól prvního spínacího kontaktu polarizovaného relé
26 OUT2 Druhý pól prvního spínacího kontaktu polarizovaného relé
25 OUT1 První pól druhého spínacího kontaktu polarizovaného relé
24 OUT1 Druhý pól druhého spínacího kontaktu polarizovaného
relé
23 První pól externího kontaktu, připojen kladný pól
interního zdroje
22 Druhý pól externího kontaktu, připojen záporný pól
interního zdroje společného pro externí kontakt rozhraní
RS485
.
Tab
