MEg39.1 pokročilý kvalitní monitor elektrické energie

| Kategorie: Leták / Datasheet  | Tento dokument chci!

Vydal: MEgA - Měřící Energetické Aparáty, a.s.

Strana 12 z 60







Poznámky redaktora

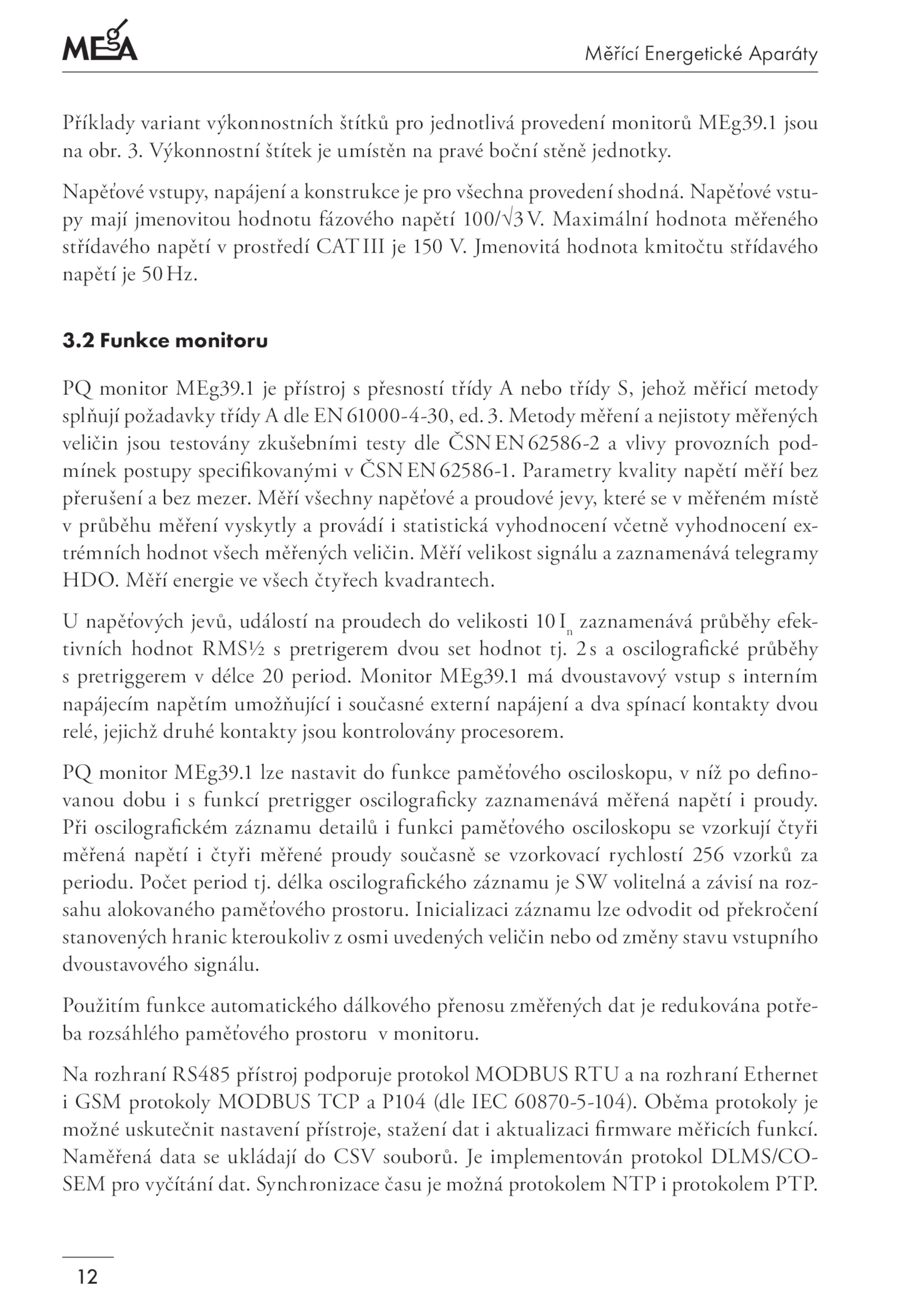

Parametry kvality napětí měří bez přerušení bez mezer. Výkonnostní štítek umístěn pravé boční stěně jednotky. Měří velikost signálu zaznamenává telegramy HDO. PQ monitor MEg39.1 dvoustavový vstup interním napájecím napětím umožňující současné externí napájení dva spínací kontakty dvou relé, jejichž druhé kontakty jsou kontrolovány procesorem. Inicializaci záznamu lze odvodit překročení stanovených hranic kteroukoliv osmi uvedených veličin nebo změny stavu vstupního dvoustavového signálu.Měřící Energetické Aparáty 12 Příklady variant výkonnostních štítků pro jednotlivá provedení monitorů MEg39. Počet period tj. Oběma protokoly je možné uskutečnit nastavení přístroje, stažení dat aktualizaci firmware měřicích funkcí. Napěťové vstu- py mají jmenovitou hodnotu fázového napětí 100/√3V. Metody měření nejistoty měřených veličin jsou testovány zkušebními testy dle ČSNEN62586-2 vlivy provozních pod- mínek postupy specifikovanými ČSNEN62586-1.1 lze nastavit funkce paměťového osciloskopu, níž defino- vanou dobu funkcí pretrigger oscilograficky zaznamenává měřená napětí proudy. U napěťových jevů, událostí proudech velikosti 10In zaznamenává průběhy efek- tivních hodnot RMS½ pretrigerem dvou set hodnot tj.2 Funkce monitoru PQ monitor MEg39.1 jsou na obr. Maximální hodnota měřeného střídavého napětí prostředí CATIII 150 Jmenovitá hodnota kmitočtu střídavého napětí 50Hz. délka oscilografického záznamu volitelná závisí roz- sahu alokovaného paměťového prostoru. oscilografické průběhy s pretriggerem délce period. Na rozhraní RS485 přístroj podporuje protokol MODBUS RTU rozhraní Ethernet i GSM protokoly MODBUS TCP P104 (dle IEC 60870-5-104). Napěťové vstupy, napájení konstrukce pro všechna provedení shodná. Použitím funkce automatického dálkového přenosu změřených dat redukována potře- ba rozsáhlého paměťového prostoru monitoru. Měří energie všech čtyřech kvadrantech. Naměřená data ukládají CSV souborů. Synchronizace času možná protokolem NTP protokolem PTP. implementován protokol DLMS/CO- SEM pro vyčítání dat. .1 přístroj přesností třídy nebo třídy jehož měřicí metody splňují požadavky třídy dle EN61000-4-30, ed. 3.3. Monitor MEg39. Při oscilografickém záznamu detailů funkci paměťového osciloskopu vzorkují čtyři měřená napětí čtyři měřené proudy současně vzorkovací rychlostí 256 vzorků za periodu. Měří všechny napěťové proudové jevy, které měřeném místě v průběhu měření vyskytly provádí statistická vyhodnocení včetně vyhodnocení ex- trémních hodnot všech měřených veličin
