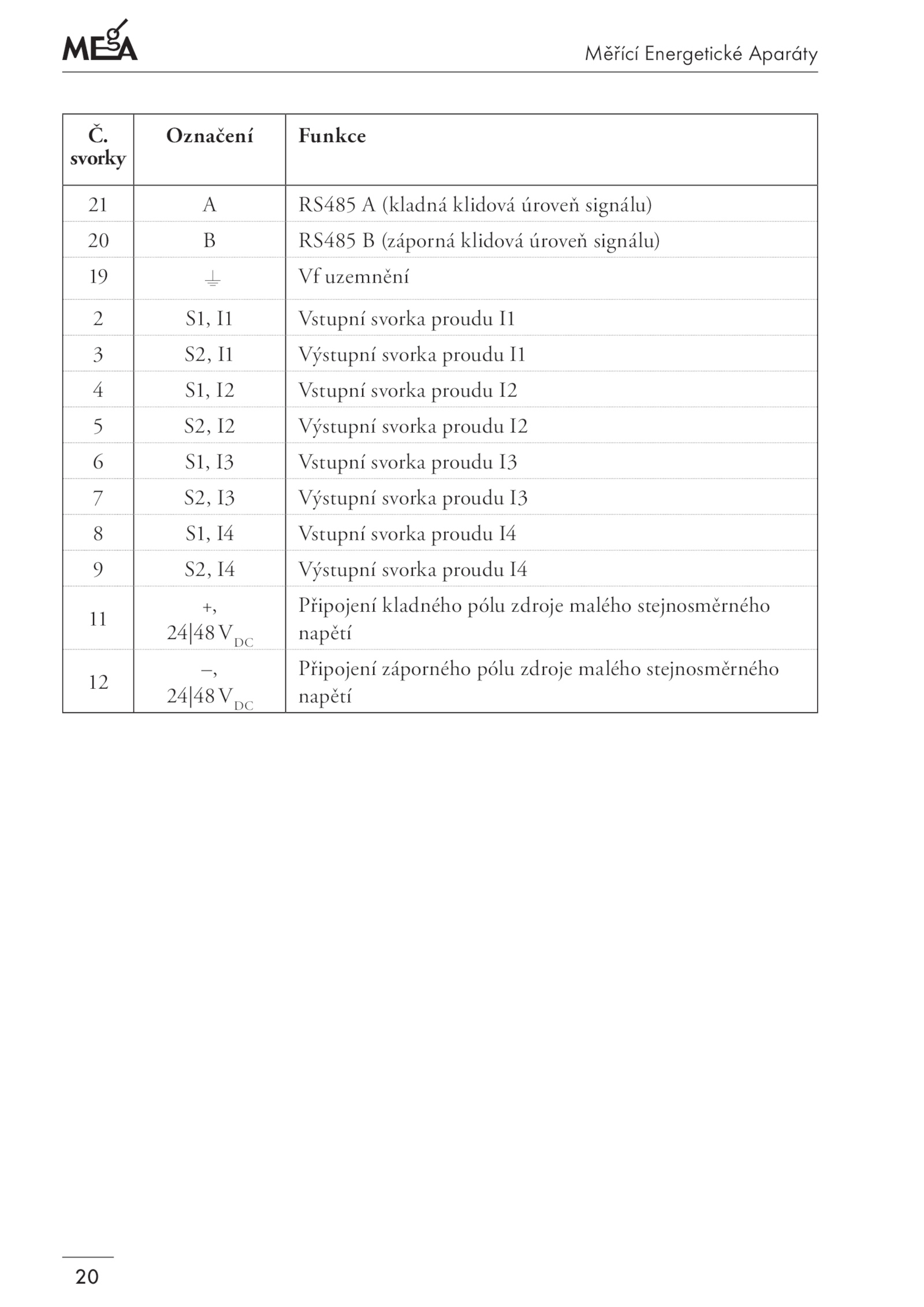

Měřící Energetické Aparáty
20
Č.
svorky
Označení Funkce
21 RS485 (kladná klidová úroveň signálu)
20 RS485 (záporná klidová úroveň signálu)
19 uzemnění
2 S1, Vstupní svorka proudu I1
3 S2, Výstupní svorka proudu I1
4 S1, Vstupní svorka proudu I2
5 S2, Výstupní svorka proudu I2
6 S1, Vstupní svorka proudu I3
7 S2, Výstupní svorka proudu I3
8 S1, Vstupní svorka proudu I4
9 S2, Výstupní svorka proudu I4
11
+,
24|48VDC
Připojení kladného pólu zdroje malého stejnosměrného
napětí
12
–,
24|48VDC
Připojení záporného pólu zdroje malého stejnosměrného
napětí
