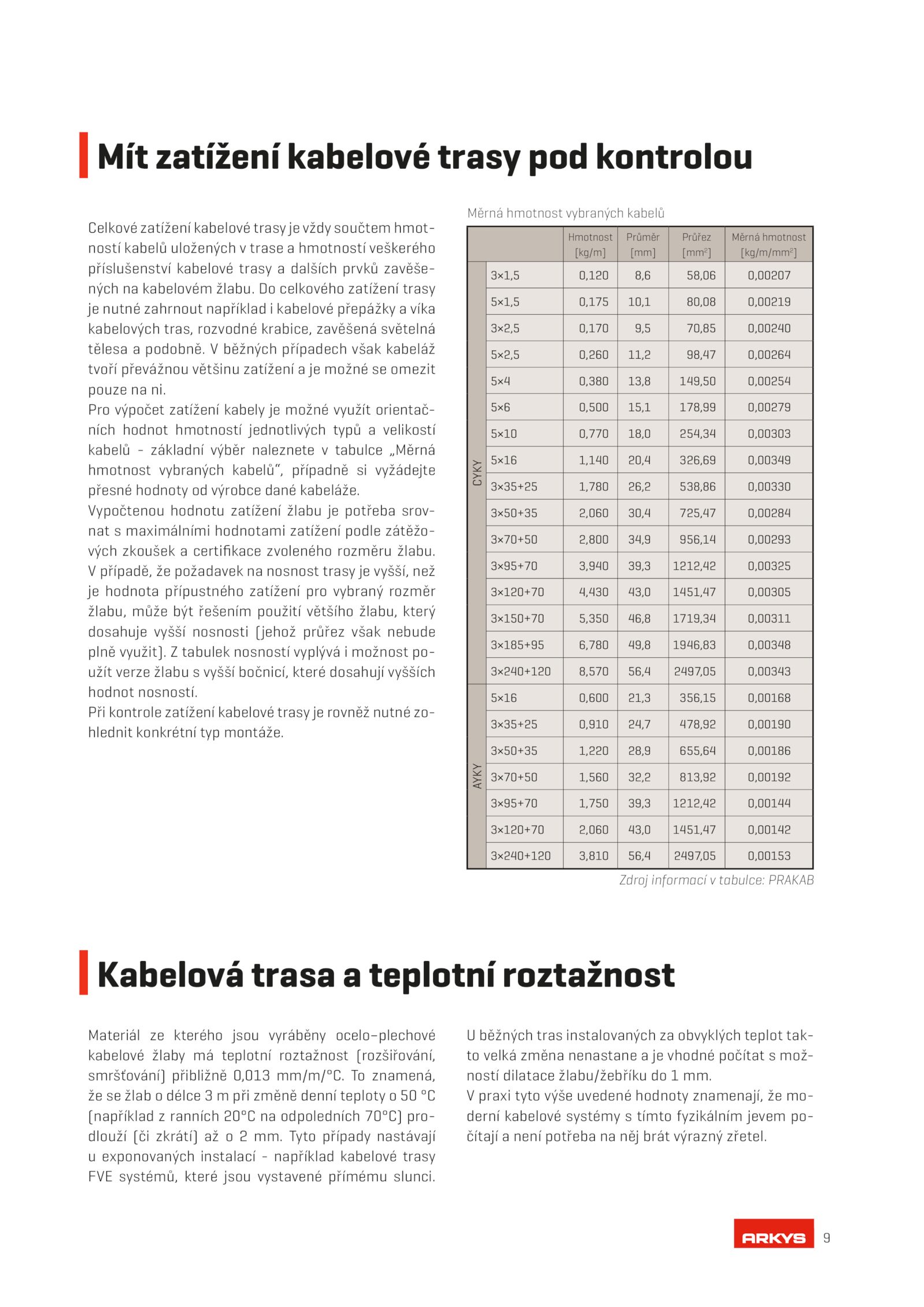

Mít zatížení kabelové trasy pod kontrolou
Kabelová trasa teplotní roztažnost
Celkové zatížení kabelové trasy vždy součtem hmot-
ností kabelů uložených trase hmotností veškerého
příslušenství kabelové trasy dalších prvků zavěše-
ných kabelovém žlabu. znamená,
že žlab délce při změně denní teploty °C
(například ranních 20°C odpoledních 70°C) pro-
dlouží (či zkrátí) mm.
Vypočtenou hodnotu zatížení žlabu potřeba srov-
nat maximálními hodnotami zatížení podle zátěžo-
vých zkoušek certifikace zvoleného rozměru žlabu.
V praxi tyto výše uvedené hodnoty znamenají, mo-
derní kabelové systémy tímto fyzikálním jevem po-
čítají není potřeba něj brát výrazný zřetel.
Pro výpočet zatížení kabely možné využít orientač-
ních hodnot hmotností jednotlivých typů velikostí
kabelů základní výběr naleznete tabulce „Měrná
hmotnost vybraných kabelů“, případně vyžádejte
přesné hodnoty výrobce dané kabeláže.
Materiál kterého jsou vyráběny ocelo–plechové
kabelové žlaby teplotní roztažnost (rozšiřování,
smršťování) přibližně 0,013 mm/m/°C. tabulek nosností vyplývá možnost po-
užít verze žlabu vyšší bočnicí, které dosahují vyšších
hodnot nosností.
U běžných tras instalovaných obvyklých teplot tak-
to velká změna nenastane vhodné počítat mož-
ností dilatace žlabu/žebříku mm.
Měrná hmotnost vybraných kabelů
Hmotnost
[kg/m]
Průměr
[mm]
Průřez
[mm2
]
Měrná hmotnost
[kg/m/mm2
]
CYKY
3×1,5 0,120 8,6 58,06 0,00207
5×1,5 0,175 10,1 80,08 0,00219
3×2,5 0,170 9,5 70,85 0,00240
5×2,5 0,260 11,2 98,47 0,00264
5×4 0,380 13,8 149,50 0,00254
5×6 0,500 15,1 178,99 0,00279
5×10 0,770 18,0 254,34 0,00303
5×16 1,140 20,4 326,69 0,00349
3×35+25 1,780 26,2 538,86 0,00330
3×50+35 2,060 30,4 725,47 0,00284
3×70+50 2,800 34,9 956,14 0,00293
3×95+70 3,940 39,3 1212,42 0,00325
3×120+70 4,430 43,0 1451,47 0,00305
3×150+70 5,350 46,8 1719,34 0,00311
3×185+95 6,780 49,8 1946,83 0,00348
3×240+120 8,570 56,4 2497,05 0,00343
AYKY
5×16 0,600 21,3 356,15 0,00168
3×35+25 0,910 24,7 478,92 0,00190
3×50+35 1,220 28,9 655,64 0,00186
3×70+50 1,560 32,2 813,92 0,00192
3×95+70 1,750 39,3 1212,42 0,00144
3×120+70 2,060 43,0 1451,47 0,00142
3×240+120 3,810 56,4 2497,05 0,00153
Zdroj informací tabulce: PRAKAB
. celkového zatížení trasy
je nutné zahrnout například kabelové přepážky víka
kabelových tras, rozvodné krabice, zavěšená světelná
tělesa podobně. Tyto případy nastávají
u exponovaných instalací například kabelové trasy
FVE systémů, které jsou vystavené přímému slunci.
Při kontrole zatížení kabelové trasy rovněž nutné zo-
hlednit konkrétní typ montáže. běžných případech však kabeláž
tvoří převážnou většinu zatížení možné omezit
pouze ni.
V případě, požadavek nosnost trasy vyšší, než
je hodnota přípustného zatížení pro vybraný rozměr
žlabu, může být řešením použití většího žlabu, který
dosahuje vyšší nosnosti (jehož průřez však nebude
plně využit)
