Poznámky redaktora
*** Tolerance elektrického odporu termistoru při teplotě vyměřována výrobcem skupin ±2%, ±3%
nebo ±5%.
** Tyto parametry závisí konkrétním typu provedení termistoru.5EN5IT

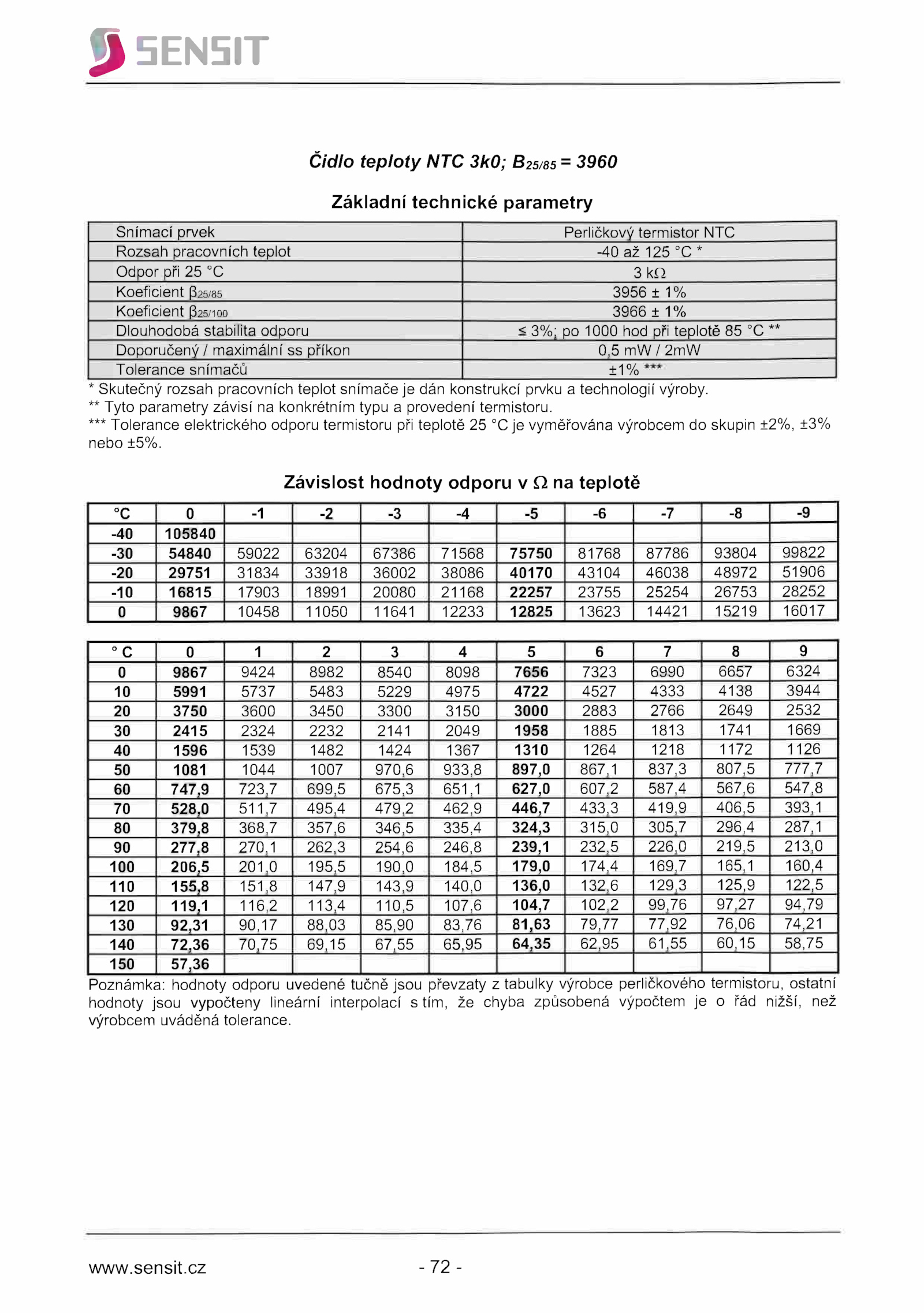

Čidlo teploty NTC 3k0; B25/85 3960
Základní technické parametry
* Skutečný rozsah pracovních teplot snímače dán konstrukcí prvku technologií výroby.cz -72.
°C 9
0 9867 9424 8982 8540 8098 7656 7323 6990 6657 6324
10 5991 5737 5483 5229 4975 4722 4527 4333 4138 3944
20 3750 3600 3450 3300 3150 3000 2883 2766 2649 2532
30 2415 2324 2232 2141 2049 1958 1885 1813 1741 1669
40 1596 1539 1482 1424 1367 1310 1264 1218 1172 1126
50 1081 1044 1007 970,6 933,8 897,0 867,1 837,3 807,5 777,7
60 747,9 723,7 699,5 675,3 651,1 627,0 607,2 587,4 567,6 547,8
70 528,0 511,7 495,4 479,2 462,9 446,7 433,3 419,9 406,5 393,1
80 379,8 368,7 357,6 346,5 335,4 324,3 315,0 305,7 296,4 287,1
90 277,8 270,1 262,3 254,6 246,8 239,1 232,5 226,0 219,5 213,0
100 206,5 201,0 195,5 190,0 184,5 179,0 174,4 169,7 165,1 160,4
110 155,8 151,8 147,9 143,9 140,0 136,0 132,6 129,3 125,9 122,5
120 119,1 116,2 113,4 110,5 107,6 104,7 102,2 99,76 97,27 94,79
130 92,31 90,17 88,03 85,90 83,76 81,63 79,77 77,92 76,06 74,21
140 72,36 70,75 69,15 67,55 65,95 64,35 62,95 61,55 60,15 58,75
150 57,36
www.sensit.
Snímací prvek Perličkový termistor NTC
Rozsah pracovních teplot -40 125 °C*
Odpor při kQ
Koeficient 025/85 3956 1%
Koeficient P25/100 3966 1%
Dlouhodobá stabilita odporu 3%; 1000 hod při teplotě “
Doporučený maximální příkon 0,5 mW/2mW
Tolerance snímačů ±1%
Závislost hodnoty odporu teplotě
°C -9
-40 105840
-30 54840 59022 63204 67386 71568 75750 81768 87786 93804 99822
-20 29751 31834 33918 36002 38086 40170 43104 46038 48972 51906
-10 16815 17903 18991 20080 21168 22257 23755 25254 26753 28252
0 9867 10458 11050 11641 12233 12825 13623 14421 15219 16017
Poznámka: hodnoty odporu uvedené tučně jsou převzaty tabulky výrobce perličkového termistoru, ostatní
hodnoty jsou vypočteny lineární interpolací tím, chyba způsobená výpočtem řád nižší, než
výrobcem uváděná tolerance
