Poznámky redaktora
rozřezání keramické podložky jednotlivé čipy nastávají
individuální operace připevnění vývodů, jejich fixace primární balení. Protože jedné keramické podložce rozměru 100 100
mm může najednou vznikat 500 více čidel.
Vinutá čidla jsou vyráběna hodnotách rovno 100 nebo 500 Vývody těchto čidel
jsou drátové obvyklým průměrem 0,3 nebo 0,35 délkou mm.cz -16.
Elektrický odpor vývodů zahrnut celkového odporu čidla, proto nelze délku vývodů
libovolně zkracovat. potud se
výrobní operace provádí celými keramickými podložkami říká jim operace
hromadné. Podle technologie depozice aktivní kovové
vrstvy rozlišujeme:
a) starší tlustovrstvou technologii, která spočívá nanášení aktivní vrstvy formě
pasty podložku sítotiskem.
Poznámka: pro sekundární etalony řádu jsou používány 100; a=1,3925. justovací zóny „ukrajuje“ aktivní
materiál, čímž odpor roste.10-3 °C-1 (Pt 100/3950) nebo 100; a=1,3850. těchto čidel
je zajištěna odolnost proti chvění vibracím úkor hystereze.
b) bifilárně navinutým keramické tělísko překrytým keramickým smaltem nebo
navinutým skleněné tělísko přeskleným skelnou pájkou. současné době využívají zejména
jako etalony vyšších řádů kovových stoncích, naplněných vzduchem nebo směsi
hélia kyslíku hermeticky uzavřených (přímý styk atmosférou způsobuje nárůst
nejistoty měření zejména vlivem vodíku oxidu uhlíku).
Závěrečnými operacemi jsou vícevrstvá pasivace aktivní vrstvy, rozřezání keramické
podložky pásky, kontaktování vývodů, jejich fixace skleněnou pájkou rozřezání
pásků jednotlivé čipy.5EN5IT

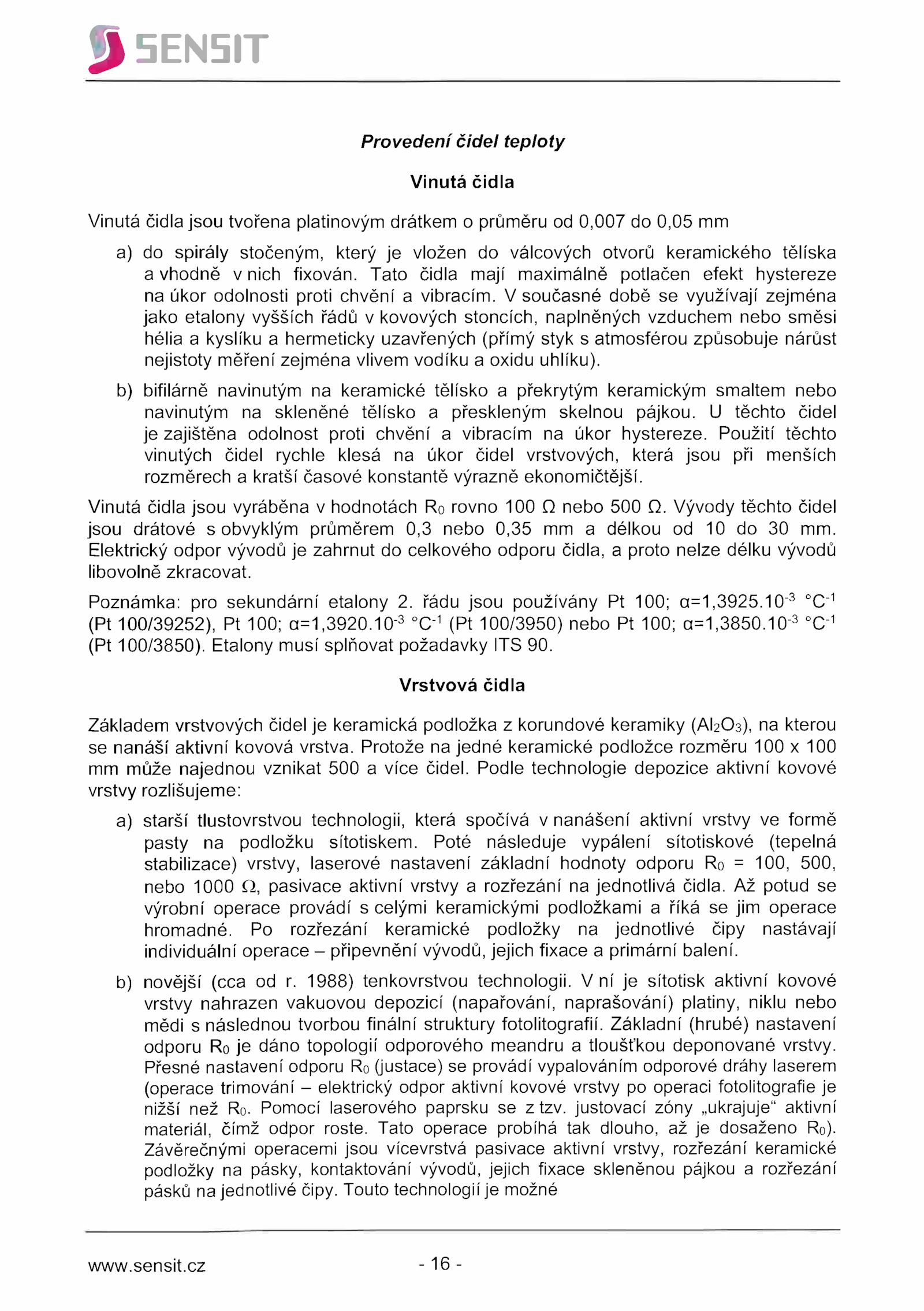

Provedení čidel teploty
Vinutá čidla
Vinutá čidla jsou tvořena platinovým drátkem průměru 0,007 0,05 mm
a) spirály stočeným, který vložen válcových otvorů keramického tělíska
a vhodně nich fixován.10-3 °C’1
(Pt 100/39252), 100; a=1,3920.
b) novější (cca 1988) tenkovrstvou technologii.sensit. Poté následuje vypálení sítotiskové (tepelná
stabilizace) vrstvy, laserové nastavení základní hodnoty odporu 100, 500,
nebo 1000 pasivace aktivní vrstvy rozřezání jednotlivá čidla. Tato operace probíhá tak dlouho, dosaženo Ro).1Q-3 °C'1
(Pt 100/3850). Použití těchto
vinutých čidel rychle klesá úkor čidel vrstvových, která jsou při menších
rozměrech kratší časové konstantě výrazně ekonomičtější. Touto technologií možné
www. sítotisk aktivní kovové
vrstvy nahrazen vakuovou depozicí (naparování, naprašování) platiny, niklu nebo
mědi následnou tvorbou finální struktury fotolitografií.
Vrstvová čidla
Základem vrstvových čidel keramická podložka korundové keramiky (AI2O3), kterou
se nanáší aktivní kovová vrstva. Tato čidla mají maximálně potlačen efekt hystereze
na úkor odolnosti proti chvění vibracím. Základní (hrubé) nastavení
odporu dáno topologií odporového meandru tloušťkou deponované vrstvy.
Přesné nastavení odporu (justace) provádí vypalováním odporové dráhy laserem
(operace trimování elektrický odpor aktivní kovové vrstvy operaci fotolitografie je
nižší než Ro- Pomocí laserového paprsku ztzv. Etalony musí splňovat požadavky ITS 90
