Poznámky redaktora

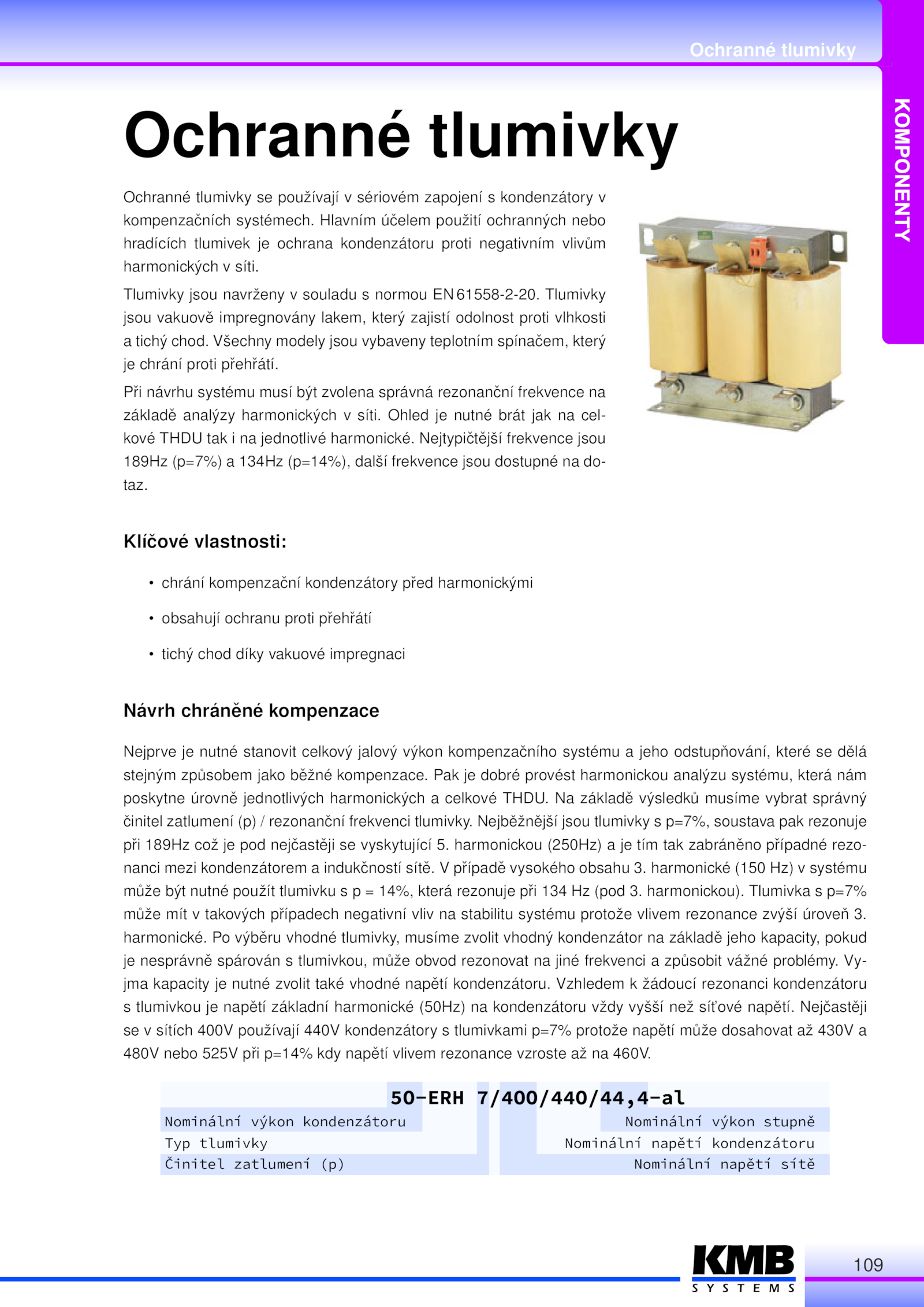

Hlavním účelem použití ochranných nebo hradících tlumivek ochrana kondenzátoru proti negativním vlivům harmonických síti.Ochranné tlumivky Ochranné tlumivky Ochranné tlumivky používají sériovém zapojení kondenzátory v kompenzačních systémech. Nejběžnější jsou tlumivky p=7%, soustava pak rezonuje při 189Hz což pod nejčastěji vyskytující harmonickou (250Hz) tím tak zabráněno případné rezo- nanci mezi kondenzátorem indukčností sítě. Všechny modely jsou vybaveny teplotním spínačem, který je chrání proti přehřátí. Tlumivky jsou navrženy souladu normou 61558-2-20. Tlumivka p=7% může mít takových případech negativní vliv stabilitu systému protože vlivem rezonance zvýší úroveň 3. harmonické. Pak dobré provést harmonickou analýzu systému, která nám poskytne úrovně jednotlivých harmonických celkové THDU. Tlumivky jsou vakuově impregnovány lakem, který zajistí odolnost proti vlhkosti a tichý chod. výběru vhodné tlumivky, musíme zvolit vhodný kondenzátor základě jeho kapacity, pokud je nesprávně spárován tlumivkou, může obvod rezonovat jiné frekvenci způsobit vážné problémy. Nejtypičtější frekvence jsou 189Hz (p=7%) 134Hz (p=14%), další frekvence jsou dostupné do- taz. Při návrhu systému musí být zvolena správná rezonanční frekvence na základě analýzy harmonických síti. Nejčastěji se sítích 400V používají 440V kondenzátory tlumivkami p=7% protože napětí může dosahovat 430V a 480V nebo 525V při p=14% kdy napětí vlivem rezonance vzroste 460V. základě výsledků musíme vybrat správný činitel zatlumení (p) rezonanční frekvenci tlumivky. Vy- jma kapacity nutné zvolit také vhodné napětí kondenzátoru. případě vysokého obsahu harmonické (150 Hz) systému může být nutné použít tlumivku 14%, která rezonuje při 134 (pod harmonickou). 5O-ERH 7/4OO/44O/44,4-al Nominální výkon kondenzátoru Nominální napětí kondenzátoru Nominální výkon stupně Nominální napětí sítě Činitel zatlumení (p) Typ tlumivky 109 . Klíčové vlastnosti: • chrání kompenzační kondenzátory před harmonickými • obsahují ochranu proti přehřátí • tichý chod díky vakuové impregnaci Návrh chráněné kompenzace Nejprve nutné stanovit celkový jalový výkon kompenzačního systému jeho odstupňování, které dělá stejným způsobem jako běžné kompenzace. Ohled nutné brát jak cel- kové THDU tak jednotlivé harmonické. Vzhledem žádoucí rezonanci kondenzátoru s tlumivkou napětí základní harmonické (50Hz) kondenzátoru vždy vyšší než sít’ové napětí
