Poznámky redaktora
Systém RTU7M obvykle sestává procesorového
modulu rozšiřujících karet. Nižší složitost
zapojení tím související úspory při montáži jsou nepochybné. Pro potřeby měření většího počtů vývodů možné použít více
měřicích karet SMC-RTU7M jednom měřicím systému. Komunikace jednotlivými moduly zajištěna
procesorovým modulem, který veškeré informace hodnoty poskytuje přes řadu komunikačních protokolů
jako IEC 61850, IEC 101, IEC 104, MODBUS.
Velkou výhodou tohoto řešení je, pro signalizaci není nutné připojovat mezi vstupy MIO výstupní zaří-
zení žádný napájecí zdroj.5S
IEC 62053-22
ZÁZNAM
512MB
NORMY
třída S
IEC 61000-4-30
NORMY
EN 50160
19
.
Základní Volitelné
VSTUPY
3U, 3I
MĚŘENÍ
U,I,P,Q PF,cos,THD Wh,varh
+/- HARMONICKÉ
50
NORMY
třída 0.
Samozřejmostí měření teploty spolupráci teplotními snímači Pt100.Měření SmartGrid

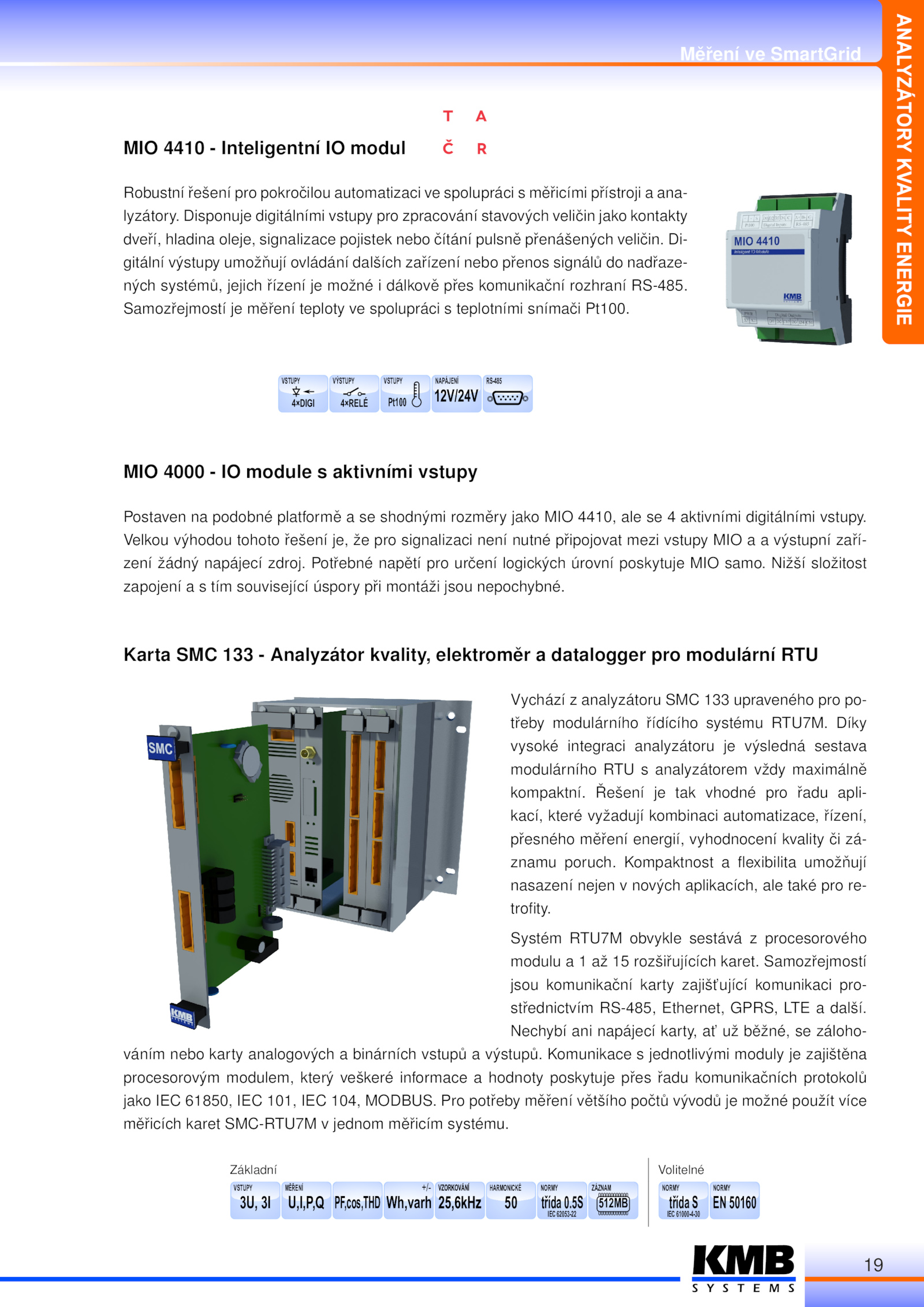

MIO 4410 Inteligentní modul
Robustní řešení pro pokročilou automatizaci spolupráci měřicími přístroji ana-
lyzátory. Di-
gitální výstupy umožňují ovládání dalších zařízení nebo přenos signálů nadřaze-
ných systémů, jejich řízení možné dálkově přes komunikační rozhraní RS-485. Kompaktnost flexibilita umožňují
nasazení nejen nových aplikacích, ale také pro re-
trofity. Disponuje digitálními vstupy pro zpracování stavových veličin jako kontakty
dveří, hladina oleje, signalizace pojistek nebo čítání pulsně přenášených veličin.
Nechybí ani napájecí karty, at’ běžné, záloho-
váním nebo karty analogových binárních vstupů výstupů. Potřebné napětí pro určení logických úrovní poskytuje MIO samo. Díky
vysoké integraci analyzátoru výsledná sestava
modulárního RTU analyzátorem vždy maximálně
kompaktní.
4×DIGI
VSTUPY
4×RELÉ
VÝSTUPY VSTUPY
Pt100
NAPÁJENÍ
12V/24V
RS-485
MIO 4000 module aktivními vstupy
Postaven podobné platformě shodnými rozměry jako MIO 4410, ale aktivními digitálními vstupy. Samozřejmostí
jsou komunikační karty zajišt’ující komunikaci pro-
střednictvím RS-485, Ethernet, GPRS, LTE další. Řešení tak vhodné pro řadu apli-
kací, které vyžadují kombinaci automatizace, řízení,
přesného měření energií, vyhodnocení kvality či zá-
znamu poruch.
Karta SMC 133 Analyzátor kvality, elektroměr datalogger pro modulární RTU
Vychází analyzátoru SMC 133 upraveného pro po-
třeby modulárního řídícího systému RTU7M
