*) podle ČSN 60898 D.5. To
znamená, při vzniku zkratového proudu Iks pod hodnotou dojde vybavení jističe.160

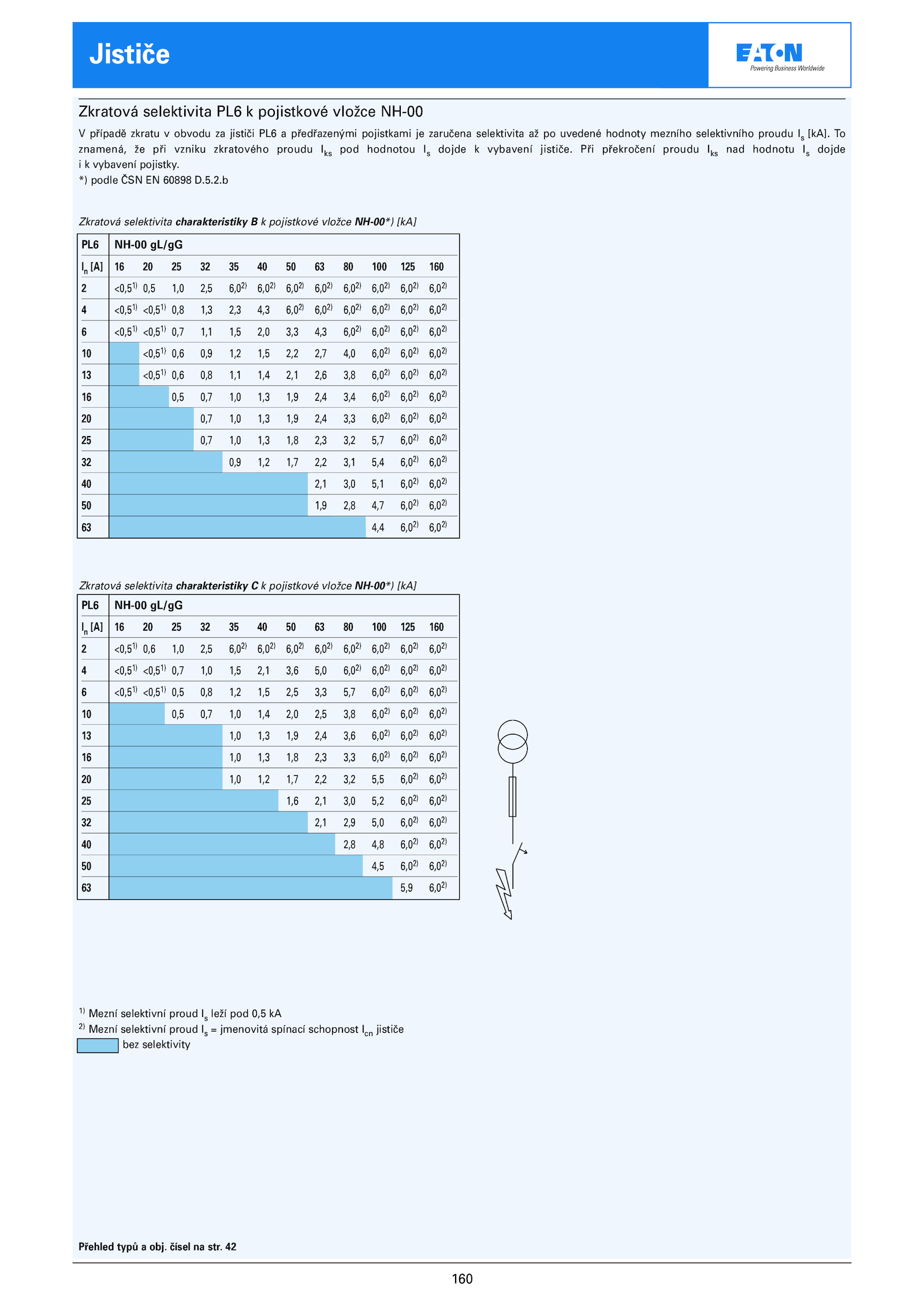

Zkratová selektivita PL6 pojistkové vložce NH-00
Zkratová selektivita charakteristiky pojistkové vložce NH-00*) [kA]
PL6 NH-00 gL/gG
In [A] 100 125 160
2 <0,51) 0,5 1,0 2,5 6,02) 6,02) 6,02) 6,02) 6,02) 6,02) 6,02) 6,02)
4 <0,51) <0,51) 0,8 1,3 2,3 4,3 6,02) 6,02) 6,02) 6,02) 6,02) 6,02)
6 <0,51) <0,51) 0,7 1,1 1,5 2,0 3,3 4,3 6,02) 6,02) 6,02) 6,02)
10 <0,51) 0,6 0,9 1,2 1,5 2,2 2,7 4,0 6,02) 6,02) 6,02)
13 <0,51) 0,6 0,8 1,1 1,4 2,1 2,6 3,8 6,02) 6,02) 6,02)
16 0,5 0,7 1,0 1,3 1,9 2,4 3,4 6,02) 6,02) 6,02)
20 0,7 1,0 1,3 1,9 2,4 3,3 6,02) 6,02) 6,02)
25 0,7 1,0 1,3 1,8 2,3 3,2 5,7 6,02) 6,02)
32 0,9 1,2 1,7 2,2 3,1 5,4 6,02) 6,02)
40 2,1 3,0 5,1 6,02) 6,02)
50 1,9 2,8 4,7 6,02) 6,02)
63 4,4 6,02) 6,02)
Zkratová selektivita charakteristiky pojistkové vložce NH-00*) [kA]
V případě zkratu obvodu jističi PL6 předřazenými pojistkami zaručena selektivita uvedené hodnoty mezního selektivního proudu [kA]. 42
PL6 NH-00 gL/gG
In [A] 100 125 160
2 <0,51) 0,6 1,0 2,5 6,02) 6,02) 6,02) 6,02) 6,02) 6,02) 6,02) 6,02)
4 <0,51) <0,51) 0,7 1,0 1,5 2,1 3,6 5,0 6,02) 6,02) 6,02) 6,02)
6 <0,51) <0,51) 0,5 0,8 1,2 1,5 2,5 3,3 5,7 6,02) 6,02) 6,02)
10 0,5 0,7 1,0 1,4 2,0 2,5 3,8 6,02) 6,02) 6,02)
13 1,0 1,3 1,9 2,4 3,6 6,02) 6,02) 6,02)
16 1,0 1,3 1,8 2,3 3,3 6,02) 6,02) 6,02)
20 1,0 1,2 1,7 2,2 3,2 5,5 6,02) 6,02)
25 1,6 2,1 3,0 5,2 6,02) 6,02)
32 2,1 2,9 5,0 6,02) 6,02)
40 2,8 4,8 6,02) 6,02)
50 4,5 6,02) 6,02)
63 5,9 6,02)
Jističe
. čísel str. Při překročení proudu Iks nad hodnotu dojde
i vybavení pojistky.2.b
1) Mezní selektivní proud leží pod 0,5 kA
2) Mezní selektivní proud jmenovitá spínací schopnost Icn jističe
bez selektivity
