125 gL
Třída selektivity 3
Jmenovitá odolnost proti
rázovému napětí Uimp (1,2/50 μs)
Trvanlivost elektrická 4. 248289-248291
Převlečné kryty KLV-TC-2 276240
KLV-TC-4 276241
Přídavná svorka mm2 ks) Z-HA-EK/35 263960
Sada pro uzamčení páčky Z-IS/SPE-1TE 274418
Technické údaje
Elektrické:
Splňuje podmínky ČSN 60898 (PL7)
ČSN 60947-2 (PL7-DC)
Jmenovité napětí
PL7 AC: 230/400 V
PL7 DC: (1pól)
PL7-DC DC: 250 (1pól)
Jmenovitá frekvence 50/60 Hz
Jmenovitá vypínací schopnost
PL7 (ČSN 60898) kA
PL7-DC (ČSN 60947-2) kA
Jmenovité izolační napětí 440 V
Vypínací charakteristiky D
Maximální předřazená pojistka max.000 spínacích cyklů
Přívodní svorka libovolná (nahoře/dole)
Mechanické:
Výška výřezu krycí desce mm
Výška základny přístroje mm
Šířka 17,5 pro pól TE)
26,3 mm: pro 1P+N (1,5 TE)
Montáž rychloupevnění 3polohovou
západkou lištu 60715
Stupeň krytí IP20
Svorky hlavičkové třmenové
Ochrana svorek před dotykem prstem
a dlaní
Průřez svorek (1p, 2p, 3p,3+N) 1–25 mm2
(1p+N, 1,5 TE) 1–25 mm2 1–2x10 mm2 (N)
Utahovací moment svorek 2–2,4 Nm
(1p+N, 1,5 TE) 2–2,4 1,2–1,5 (N)
Tloušťka propojovací lišty 0,8–2 mm
Poloha při montáži libovolná
Rozměry [mm]
Schémata zapojení
1pólové 1+Npólové (1,5TE) 2pólové
3pólové 3+Npólové
Přehled typů obj.000 spínacích cyklů
mechanická 20. 248438, 248439
Podpěťová spoušť Z-USA/... čísel str.
• Vysoká selektivita mezi jističem předřazenou pojistkou, vysoké omezení
prošlé energie
• Dvojí funkce svorek hlavičkové třmenové
• Možnost volby přívodních vývodních svorek
• Vzdušná vzdálenost mezi kontakty splňuje požadavky galvanické
oddělení ohledem předepsaným jmenovitým impulzním výdržným
napětím
• Vzdálenost kontaktů nad pro bezpečné elektrické rozpojení
Vhodný pro aplikace (pro vyšší stejnosměrná napětí použít
PL7-DC)
• PL7-DC: Vhodný pro jmenovité napětí 250 (na pól), t=4 ms
Vypínací schopnost podle ČSN 60947-2
Nutno dodržet polaritu!
Příslušenství:
Jednotka pomocných kontaktů
pro dodatečnou montáž ZP-IHK 286052
ZP-WHK 286053
Jednotka pom. 32
. signalizačních kontaktů
pro dodatečnou montáž ZP-NHK 248437
Motorový pohon Z-FW-LP 248296
Vypínací spoušť ZP-ASA/..Jističe
148

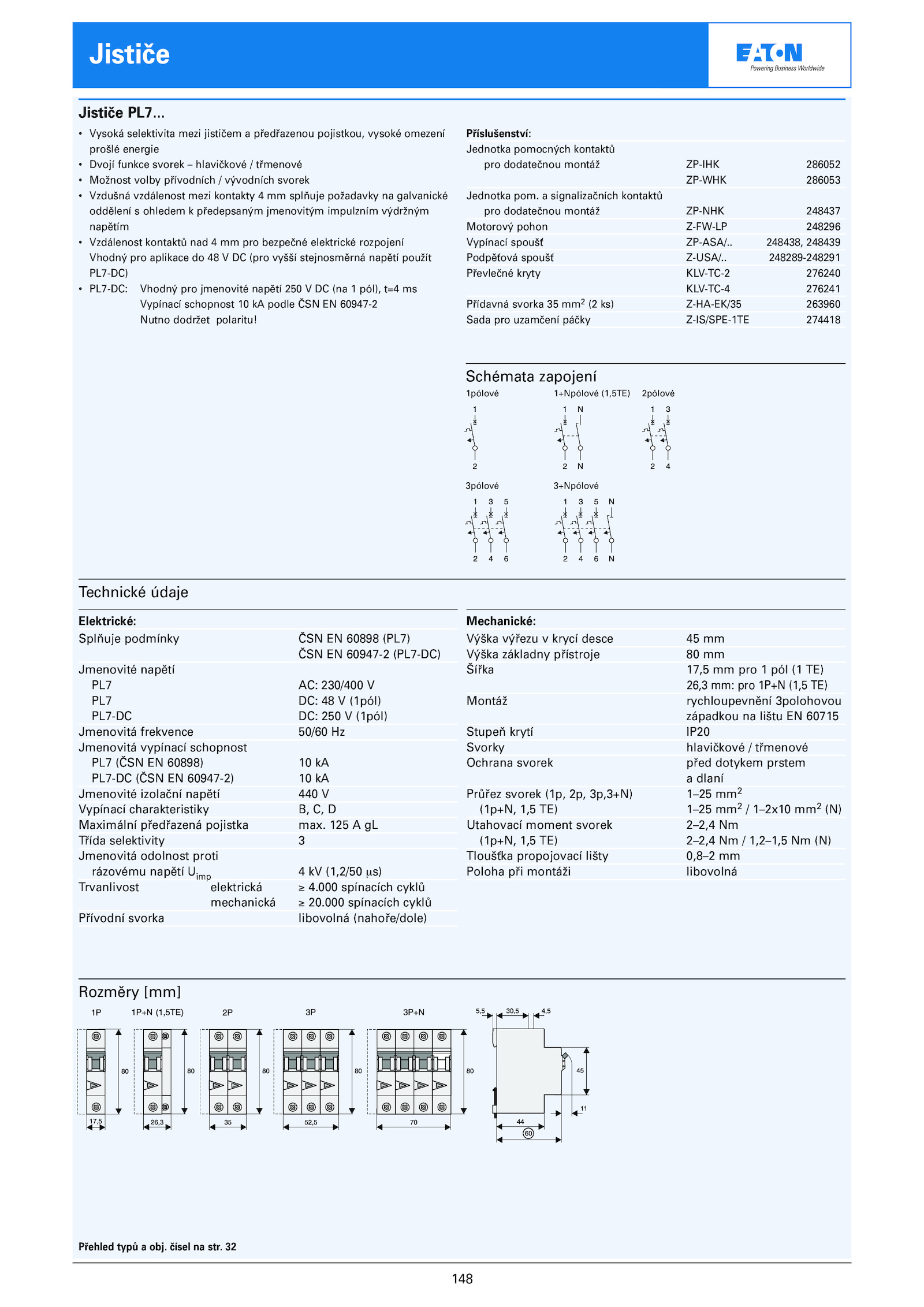

Jističe PL7.
