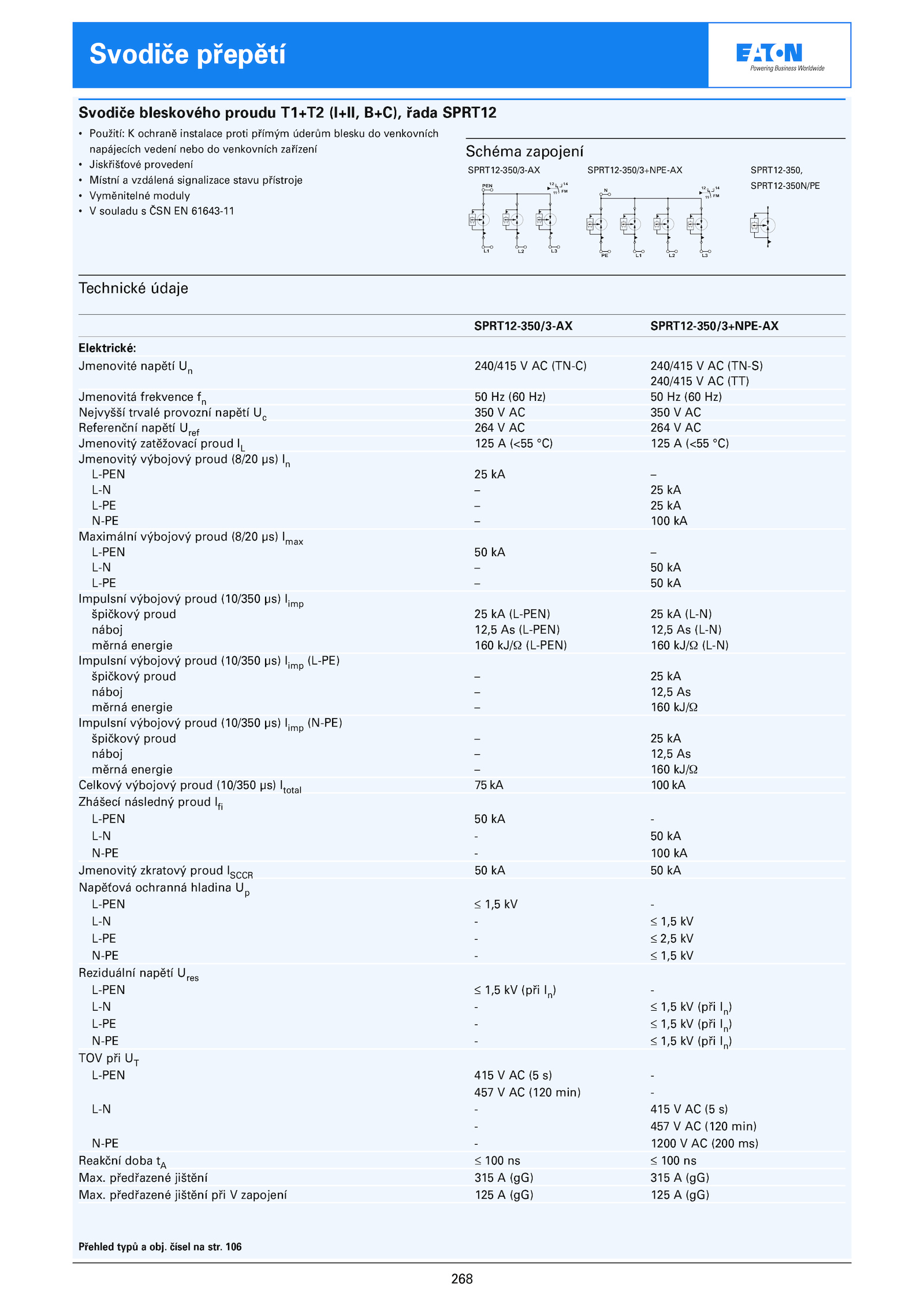

předřazené jištění 315 (gG) 315 (gG) Max.268 Svodiče bleskového proudu T1+T2 (I+II, B+C), řada SPRT12 • Použití: ochraně instalace proti přímým úderům blesku venkovních napájecích vedení nebo venkovních zařízení • Jiskřišťové provedení • Místní vzdálená signalizace stavu přístroje • Vyměnitelné moduly • souladu ČSN 61643-11 Technické údaje SPRT12-350/3-AX SPRT12-350/3+NPE-AX Elektrické: Jmenovité napětí 240/415 (TN-C) 240/415 (TN-S) 240/415 (TT) Jmenovitá frekvence (60 Hz) (60 Hz) Nejvyšší trvalé provozní napětí 350 350 AC Referenční napětí Uref 264 264 AC Jmenovitý zatěžovací proud 125 (<55 °C) 125 (<55 °C) Jmenovitý výbojový proud (8/20 µs) In L-PEN – L-N kA L-PE kA N-PE 100 kA Maximální výbojový proud (8/20 µs) Imax L-PEN – L-N kA L-PE kA Impulsní výbojový proud (10/350 µs) Iimp špičkový proud (L-PEN) (L-N) náboj 12,5 (L-PEN) 12,5 (L-N) měrná energie 160 kJ/Ω (L-PEN) 160 kJ/Ω (L-N) Impulsní výbojový proud (10/350 µs) Iimp (L-PE) špičkový proud kA náboj 12,5 As měrná energie 160 kJ/Ω Impulsní výbojový proud (10/350 µs) Iimp (N-PE) špičkový proud kA náboj 12,5 As měrná energie 160 kJ/Ω Celkový výbojový proud (10/350 µs) Itotal 100 kA Zhášecí následný proud Ifi L-PEN - L-N kA N-PE 100 kA Jmenovitý zkratový proud ISCCR kA Napěťová ochranná hladina Up L-PEN 1,5 - L-N 1,5 kV L-PE 2,5 kV N-PE 1,5 kV Reziduální napětí Ures L-PEN 1,5 (při In) - L-N 1,5 (při In) L-PE 1,5 (při In) N-PE 1,5 (při In) TOV při UT L-PEN 415 - 457 (120 min) - L-N 415 s) - 457 (120 min) N-PE 1200 (200 ms) Reakční doba 100 100 ns Max. čísel str. předřazené jištění při zapojení 125 (gG) 125 (gG) Přehled typů obj. 106 Svodiče přepětí Schéma zapojení PEN L1 L3 L2 12 14 11 FM 12 14 11 FM N PE L2 L1 L3 SPRT12-350/3-AX SPRT12-350/3+NPE-AX SPRT12-350, SPRT12-350N/PE
