-HS
• Splňují požadavky ČSN 60898
• Jmenovitý proud vypínací charakteristika B
• Silně redukovaná hodnota I2t při zkratu omezuje opotřebení kontaktů
v pomocných obvodech
• Vhodný pro pomocné kontakty všech přístrojů, termostaty, ovládací
obvody, časové spínače atd. Podle požadavků
ČSN 60947-5 musí být zajištěna ochrana pomocných kontaktů před
zkratovými proudy tak, aby zkratový proud nepřekročil hodnotu 1000 A. pólové
PL7-B4/. 51
Ostatní přístroje
.
Poznámka
Charakteristika I2t jističe PL7-B4-HS
Vypínací charakteristika 1pól
Zkratový proud [A]
Charakteristika
I
2
t
[A
2
sec]
Přehled typů obj.-HS
Jistič PL7-B4-HS určen pro jištění kontaktů pomocných spínačů a
pomocných obvodů, které nesmí být poškozeny nadproudy.-HS
Elektrické:
Počet pólů 2pólové
Jmenovité napětí 230/400 V
Frekvence 50/60 Hz
Jmenovitý proud A
Jmenovitá vypínací schopnost kA
Mechanické:
Výška výřezu krycí desce mm
Výška základny jističe mm
Šířka 17,5 TE)
Montáž přístrojovou lištu dle 60715
Stupeň krytí (pod krytem) IP40
Ochrana svorek proti dotyku ruky dlaně
Svorky hlavičkové třmenové
Průřez připojovaného vodiče 1–25 mm2
Šrouby svorek (Pozidrive)
Utahovací moment svorek 0,8 1,0 Nm
Tloušťka propojovací lišty 0,8 mm
PL7-B4/.
• Plně kompatibilní PL7, PL6, PF7, dRCM, PF6, PFL7, PFL6, mRB6
Technické údaje
Schéma zapojení
Rozměry [mm]
např. čísel str.168

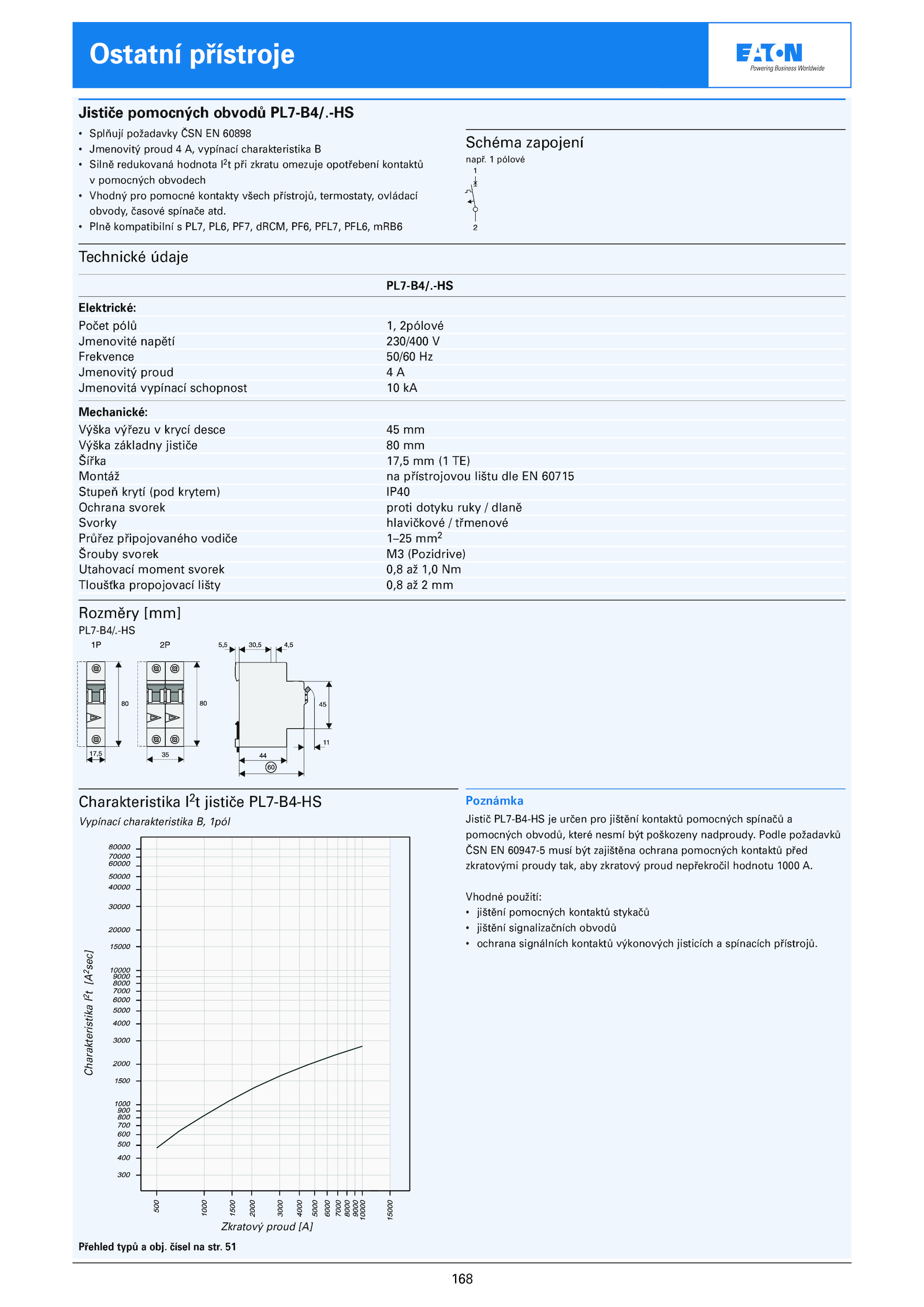

Jističe pomocných obvodů PL7-B4/.
Vhodné použití:
• jištění pomocných kontaktů stykačů
• jištění signalizačních obvodů
• ochrana signálních kontaktů výkonových jisticích spínacích přístrojů
