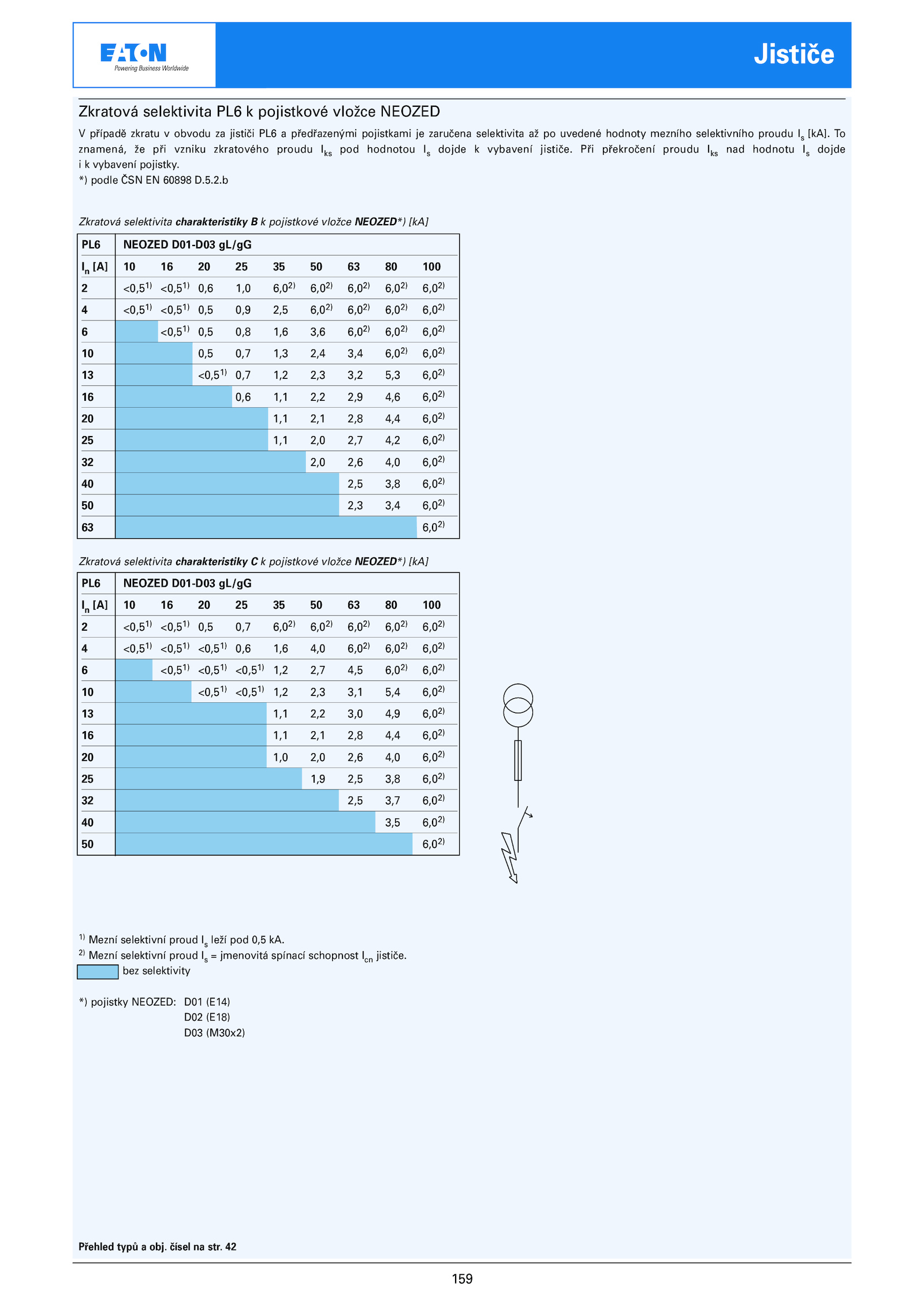

Zkratová selektivita PL6 pojistkové vložce NEOZED
Zkratová selektivita charakteristiky pojistkové vložce NEOZED*) [kA]
PL6 NEOZED D01-D03 gL/gG
In [A] 100
2 <0,51) <0,51) 0,6 1,0 6,02) 6,02) 6,02) 6,02) 6,02)
4 <0,51) <0,51) 0,5 0,9 2,5 6,02) 6,02) 6,02) 6,02)
6 <0,51) 0,5 0,8 1,6 3,6 6,02) 6,02) 6,02)
10 0,5 0,7 1,3 2,4 3,4 6,02) 6,02)
13 <0,51) 0,7 1,2 2,3 3,2 5,3 6,02)
16 0,6 1,1 2,2 2,9 4,6 6,02)
20 1,1 2,1 2,8 4,4 6,02)
25 1,1 2,0 2,7 4,2 6,02)
32 2,0 2,6 4,0 6,02)
40 2,5 3,8 6,02)
50 2,3 3,4 6,02)
63 6,02)
Zkratová selektivita charakteristiky pojistkové vložce NEOZED*) [kA]
V případě zkratu obvodu jističi PL6 předřazenými pojistkami zaručena selektivita uvedené hodnoty mezního selektivního proudu [kA]. 42
PL6 NEOZED D01-D03 gL/gG
In [A] 100
2 <0,51) <0,51) 0,5 0,7 6,02) 6,02) 6,02) 6,02) 6,02)
4 <0,51) <0,51) <0,51) 0,6 1,6 4,0 6,02) 6,02) 6,02)
6 <0,51) <0,51) <0,51) 1,2 2,7 4,5 6,02) 6,02)
10 <0,51) <0,51) 1,2 2,3 3,1 5,4 6,02)
13 1,1 2,2 3,0 4,9 6,02)
16 1,1 2,1 2,8 4,4 6,02)
20 1,0 2,0 2,6 4,0 6,02)
25 1,9 2,5 3,8 6,02)
32 2,5 3,7 6,02)
40 3,5 6,02)
50 6,02)
Jističe
. čísel str.
bez selektivity
*) pojistky NEOZED: D01 (E14)
D02 (E18)
D03 (M30x2)
Přehled typů obj. To
znamená, při vzniku zkratového proudu Iks pod hodnotou dojde vybavení jističe.2.5.b
1) Mezní selektivní proud leží pod 0,5 kA. Při překročení proudu Iks nad hodnotu dojde
i vybavení pojistky.
*) podle ČSN 60898 D.
2) Mezní selektivní proud jmenovitá spínací schopnost Icn jističe
