. čísel str.55 °C/90.95 relativní
vlhkost)
Rozměry [mm]
PBHT PLHT/3p+N PBHT PLHT/3p
Schéma zapojení
Technické údaje:
Přehled typů obj... 20
Proudové chrániče
. ms
Jmenovitá zkratová odolnost Icn dle připojeného PLHT
Jmenovitá zkratová odolnost Icu dle připojeného PLHT
Jmenovitá zkratová odolnost ID/n Icu
Jmenovité impulzní výdržné napětí Uimp (1,2/50 μs)
Životnost mechanická
PBHT-80 >10000 spínacích cyklů
PBHT-125 >8000 spínacích cyklů
Životnost elektrická
PBHT-80 >1500 spínacích cyklů
PBHT-125 >1000 spínacích cyklů
Pomocný kontakt
Kategorie užití AC15
Jmenovité napětí 250 AC
Jmenovitý proud AC
Mechanické:
Výška výřezu krycí desce mm
Výška základny mm
Šířka (5,5 TE)
Montáž šrouby PLHT
3-, 4pólové
Svorky třmenové
Ochrana svorek před dotykem prstem
a dlaní
Průřez připojovaného vodiče
Hlavní vodič 2,5–50 mm2
Pomocný spínač 1–25 mm2
Stupeň krytí (pod krytem) IP40
Rozsah okolních teplot -25 +40 °C
Klimatická odolnost podle IEC 60068-2
(25.136

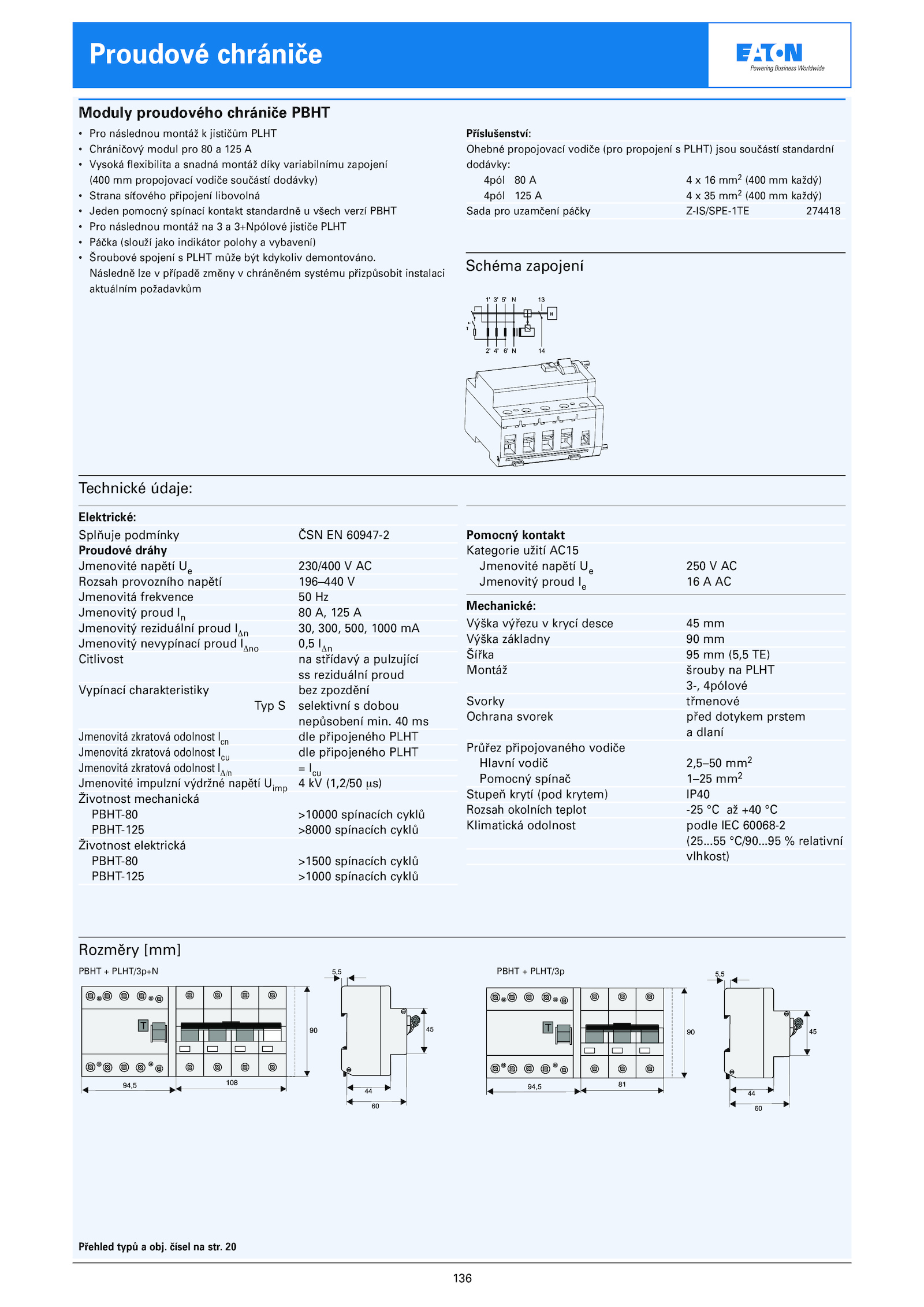

Moduly proudového chrániče PBHT
• Pro následnou montáž jističům PLHT
• Chráničový modul pro 125 A
• Vysoká flexibilita snadná montáž díky variabilnímu zapojení
(400 propojovací vodiče součástí dodávky)
• Strana síťového připojení libovolná
• Jeden pomocný spínací kontakt standardně všech verzí PBHT
• Pro následnou montáž 3+Npólové jističe PLHT
• Páčka (slouží jako indikátor polohy vybavení)
• Šroubové spojení PLHT může být kdykoliv demontováno.
Následně lze případě změny chráněném systému přizpůsobit instalaci
aktuálním požadavkům
Příslušenství:
Ohebné propojovací vodiče (pro propojení PLHT) jsou součástí standardní
dodávky:
4pól mm2 (400 každý)
4pól 125 mm2 (400 každý)
Sada pro uzamčení páčky Z-IS/SPE-1TE 274418
Elektrické:
Splňuje podmínky ČSN 60947-2
Proudové dráhy
Jmenovité napětí 230/400 AC
Rozsah provozního napětí 196–440 V
Jmenovitá frekvence Hz
Jmenovitý proud 125 A
Jmenovitý reziduální proud IDn 30, 300, 500, 1000 mA
Jmenovitý nevypínací proud IDno 0,5 IDn
Citlivost střídavý pulzující
ss reziduální proud
Vypínací charakteristiky bez zpozdění
Typ selektivní dobou
nepůsobení min.
