ms,
selektivní
Jmenovité napětí 230/400 50/60 Hz,
240/415 50/60 Hz
Jmenovitý reziduální proud nastavitelný 30, 100, 300,
500, 1000 mA
Citlivost střídavý pulzující
ss reziduální proud
Jmenovité izolační napětí 440 V
Podmíněná zkratová odolnost Inc kA
Max.135
Přehled typů obj.000 spínací cyklů
mechanická 20. čísel str. předřazená pojistka přetížení zkrat
In gG/gL gG/gL
In 100 gG/gL 100 gG/gL
Trvanlivost elektrická 4.000 spínacích cyklů
Mechanické:
Výška výřezu krycí desce mm
Výška základny mm
Šířka TE)
Montáž přístrojovou lištu
EN 50022
Svorky hlavičkové třmenové
Stupeň krytí svorek IP20
Průřez připojovaného vodiče
(silové svorky) (1,5–35) mm2,
tuhý vodič
2 (1,5–16) mm2,
slaněný vodič
Průřez připojovaného vodiče
(kontakty) 0,25 -1,5 mm2
Tloušťka propoj. lišty 0,8 mm
Rozsah okolních teplot -25 +40 °C
Klimatická odolnost podle ČSN 61008
Schéma zapojení
4pólové
Rozměry [mm]
Proudové chrániče
. ms
Typ doba nepůsobení min. 18

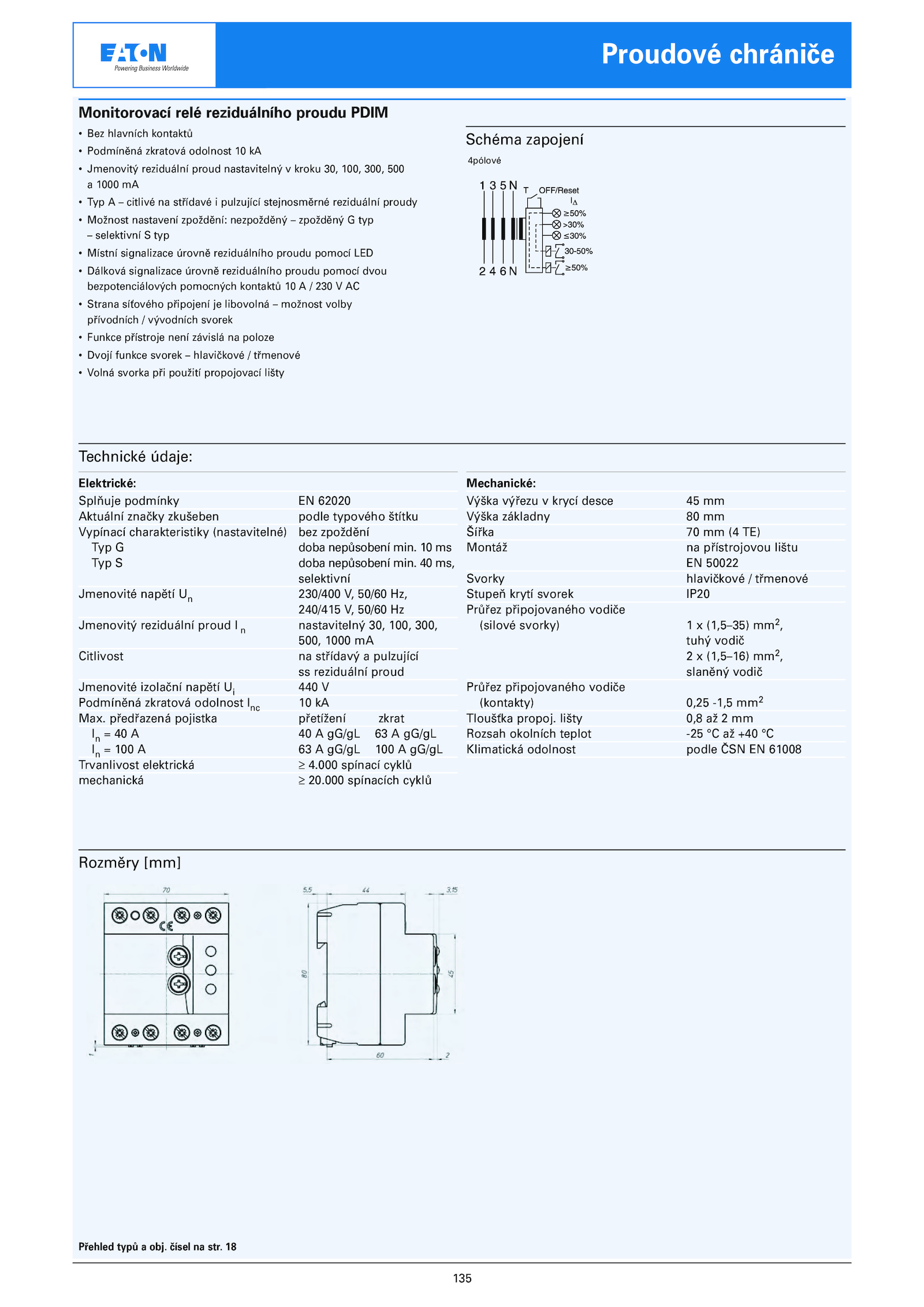

Monitorovací relé reziduálního proudu PDIM
• Bez hlavních kontaktů
• Podmíněná zkratová odolnost kA
• Jmenovitý reziduální proud nastavitelný kroku 30, 100, 300, 500
a 1000 mA
• Typ citlivé střídavé pulzující stejnosměrné reziduální proudy
• Možnost nastavení zpoždění: nezpožděný zpožděný typ
– selektivní typ
• Místní signalizace úrovně reziduálního proudu pomocí LED
• Dálková signalizace úrovně reziduálního proudu pomocí dvou
bezpotenciálových pomocných kontaktů 230 AC
• Strana síťového připojení libovolná možnost volby
přívodních vývodních svorek
• Funkce přístroje není závislá poloze
• Dvojí funkce svorek hlavičkové třmenové
• Volná svorka při použití propojovací lišty
Technické údaje:
Elektrické:
Splňuje podmínky 62020
Aktuální značky zkušeben podle typového štítku
Vypínací charakteristiky (nastavitelné) bez zpoždění
Typ doba nepůsobení min
